在锂电池、光伏、薄膜、胶粘材料等生产过程中，涂布是一道重要工序。

从放卷、涂布、烘干到牵引、收卷，一条涂布生产线需要多个环节连续协同。随着设备自动化程度不断提高，变频器、伺服驱动、加热系统、循环风机等用电设备大量应用，涂布机对供配电系统也提出了更细致的要求。

变频设备集中运行，谐波怎么处理？

电网出现短时波动，会不会影响连续生产？

设备每天用了多少电，主要耗在哪里？

对于涂布设备而言，需要关注的已经不只是“有没有电”，还有电能质量怎么样、供电波动会不会影响设备、能源消耗能不能看清楚。

连续运行的涂布机，怕什么？

一条涂布线从放卷、牵引到烘干、收卷，需要驱动、加热、风机等多类设备协同运行。不同负载集中在同一套配电系统中，也让一些电气问题更容易暴露出来。

01

谐波干扰

涂布机大量采用变频器、伺服驱动器，运行过程中容易产生谐波。当谐波水平较高时，不仅会造成电压、电流波形畸变，还可能干扰张力控制、测厚、温控等环节，影响涂布精度和生产连续性，同时增加线路及设备的发热与损耗。

02

动力设备故障

涂布生产中的放卷、牵引、收卷、烘道风机等设备长期运行，并且存在频繁启停、负载变化等情况。

电机在运行过程中可能出现过载、断相、堵转、三相不平衡等异常，不仅影响设备稳定运行，也可能造成非计划停机，影响生产节拍。

03

能耗难管

涂布生产的用电分散在主机、烘道加热、风机、RTO废气处理等多个环节。仅依靠总表，很难判断各工序的实际能耗，也难以定位高耗能环节、核算产品单耗以及验证节能改造效果。

问题找到了，怎么解决？

涂布机的电气问题并不是彼此孤立的。“谐波要治理，晃电要应对，用了多少电、耗在哪里也要看得清。”围绕这三件事，可以把治理和计量真正落到产线设备上。

谐波治理，

从源头改善电能质量

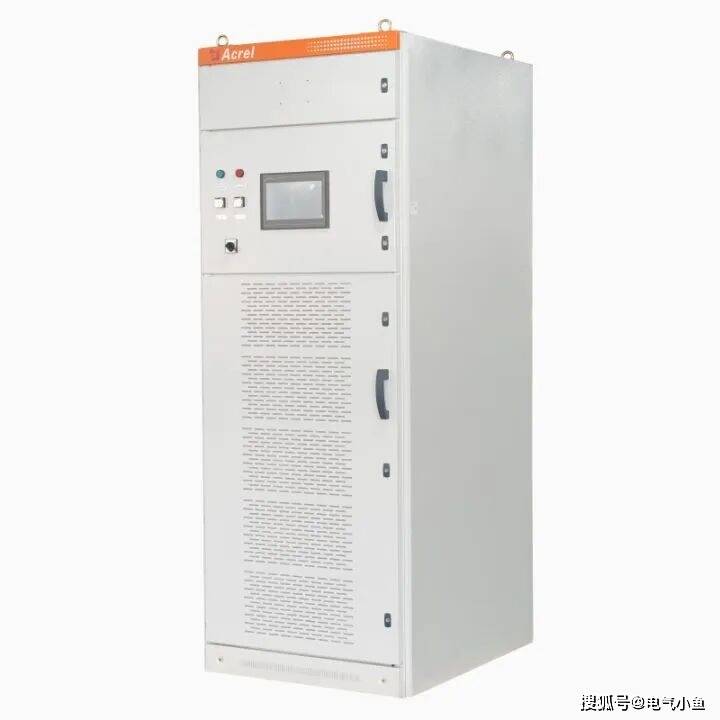

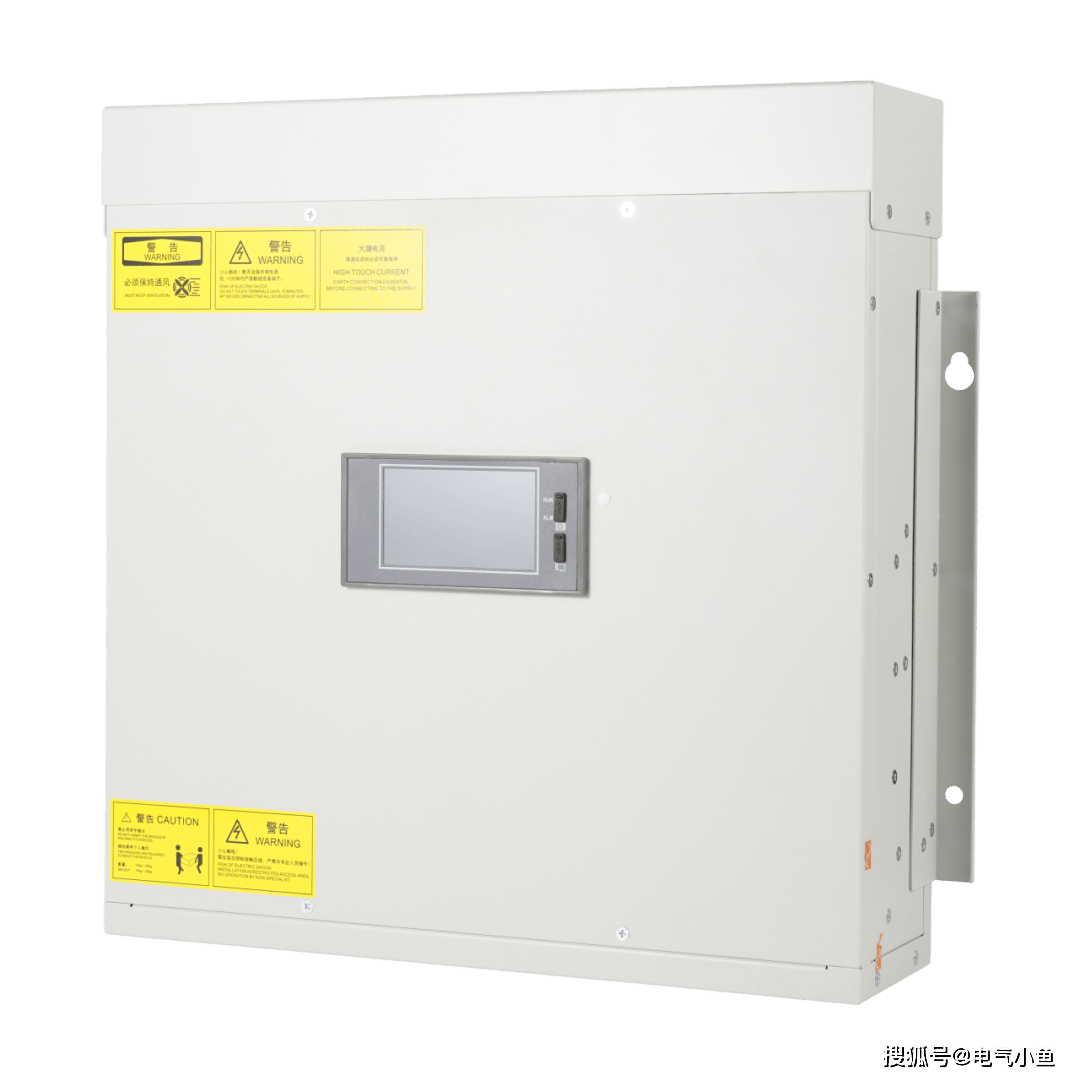

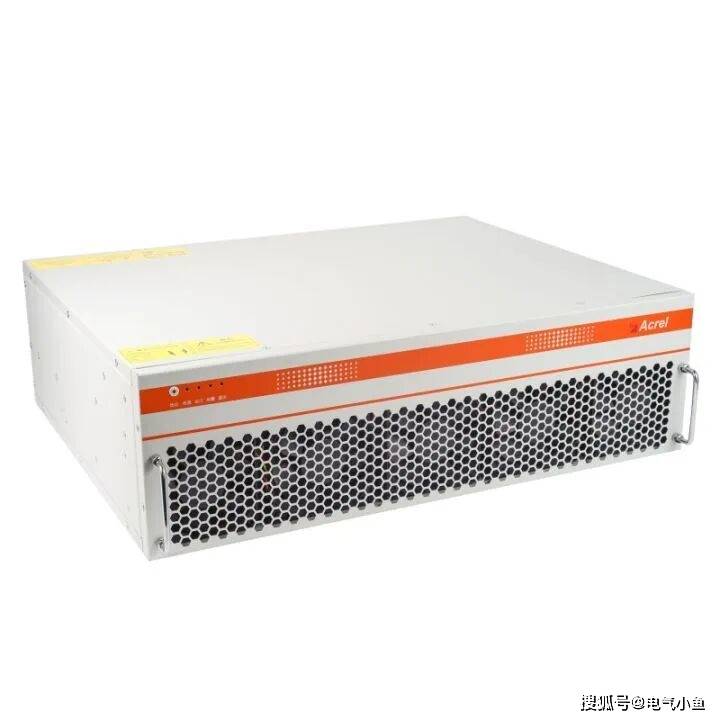

针对实际谐波情况，可配置安科瑞ANAPF有源电力滤波器。

装置并联接入系统，实时检测负载谐波电流，并输出相反方向的补偿电流，对谐波进行动态补偿。

实际应用中，可先结合现场监测数据判断主要谐波次数和含量，再根据负载分布确定集中治理或就地治理方式。

动力保护，

降低设备异常停机风险

针对涂布生产中放卷、牵引、收卷、风机等动力设备运行特点，可配置安科瑞ARD系列智能电动机保护器。

可对电机运行状态进行监测，并针对过载、断相、堵转、三相不平衡等异常情况提供保护，同时部分型号具备抗晃电功能，可结合现场控制需求进行配置。

通过对动力设备运行状态的监测与保护，帮助现场人员及时发现异常，减少因设备故障造成的生产影响。

电耗拆开算，

用能去向更清楚

涂布线的计量不能只停留在“用了多少电”，还要进一步回答：哪条线在用、哪个环节在用、具体用了多少。

因此可以按照不同用电层级建立计量：

总进线ACR/APM → 分支回路 ADW300 → 直流侧 DJSF1352-RN → 平台汇总

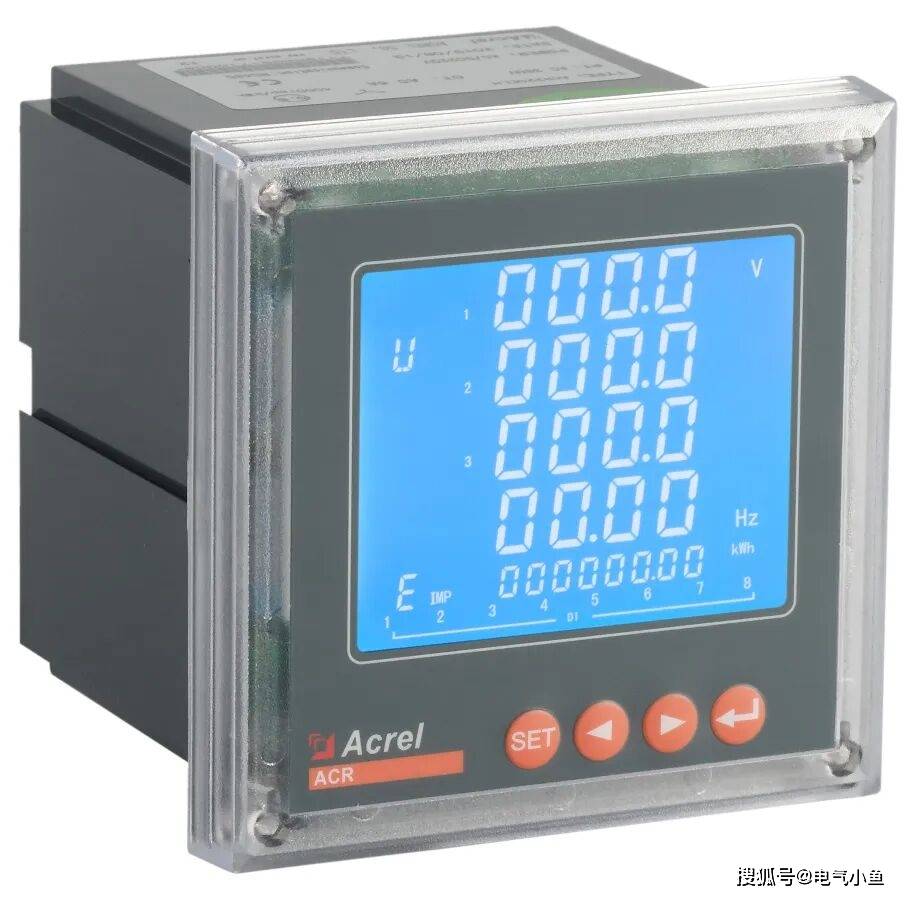

• ACR/APM用于总进线侧电参量及电能监测，掌握产线整体用电情况；

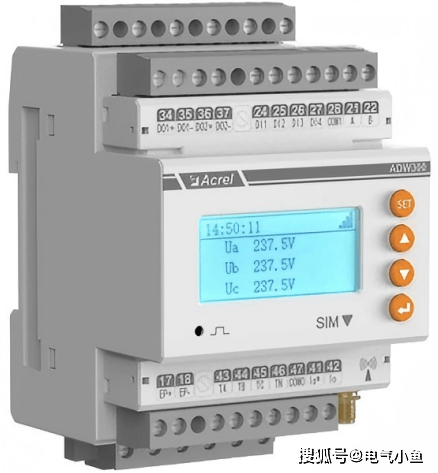

• ADW300A进一步下沉至涂布主机、烘道、风机、RTO等重要回路，实现分项计量；

• 对于存在直流母线再生电能计量需求的设备，可配置DJSF1352-RN，进行直流侧双向电能计量。

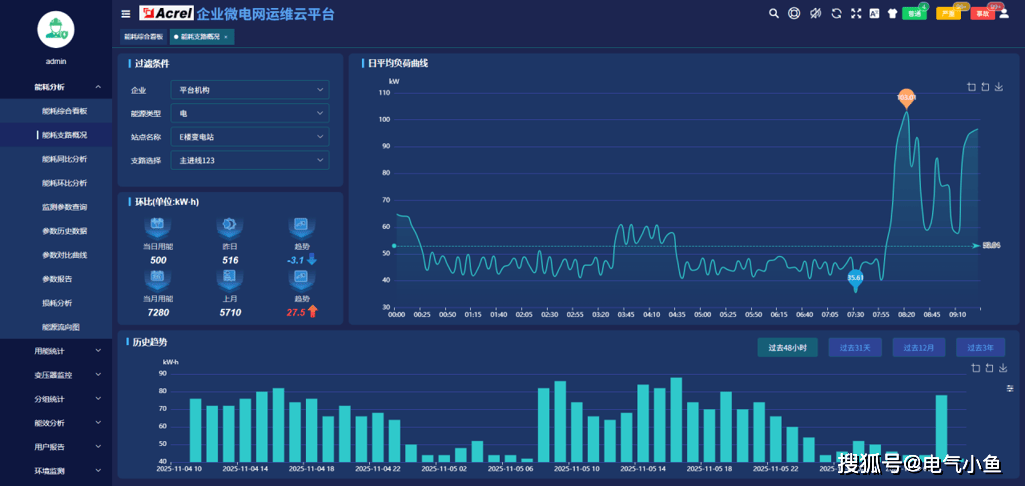

各层级数据由网关统一汇总至能耗管理平台，就能把原本的一笔“总电量”，拆解到产线、设备和工序，用于能耗统计、用能对比及节能改造前后的数据核算。

涂布生产看似关注的是速度、厚度、张力和烘干效果，但这些工艺指标背后，同样离不开稳定的用电环境和清晰的能耗数据。

随着涂布设备向连续化、自动化发展，电气管理也需要进一步深入到产线和设备：既关注电能质量和短时电压扰动，也把能耗从总量细化到具体工序。

从发现问题到治理问题，再到用数据持续分析，电气系统正在成为涂布产线运行管理中不可忽视的一环。
