1 概述

AAC系列三相柜机空调控制器主要用于挂机空调和柜机空调的远程红外控制，同时支持空调运行电参量监测及电能量计量功能。具有强制控制、红外控制、温度控制、时间控制等控制功能。支持LoRaWAN 及 RS485 等通信等功能，可配合空调控制系统实现公共建筑内挂机空调和柜机空调的集中控制，用于节能降耗、减少电费支出；也可作为空调的调控工具参与需求侧管理。

2 型号说明：

备注：LoRaWAN 通讯为选配功能。

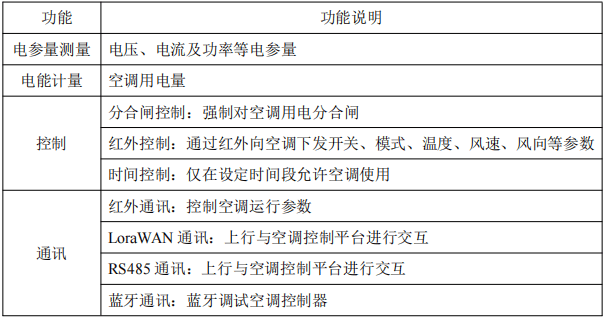

3 主要功能

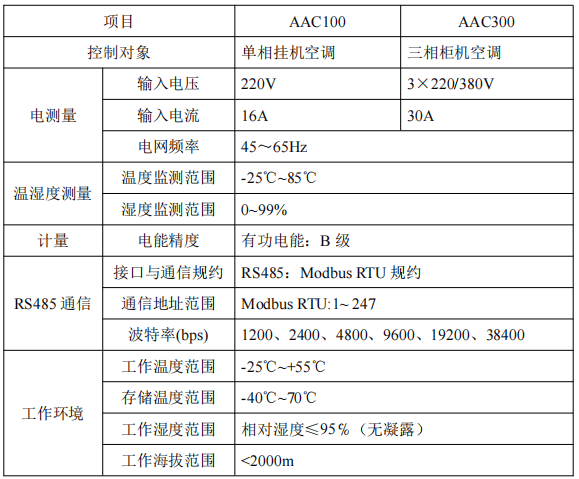

4技术参数

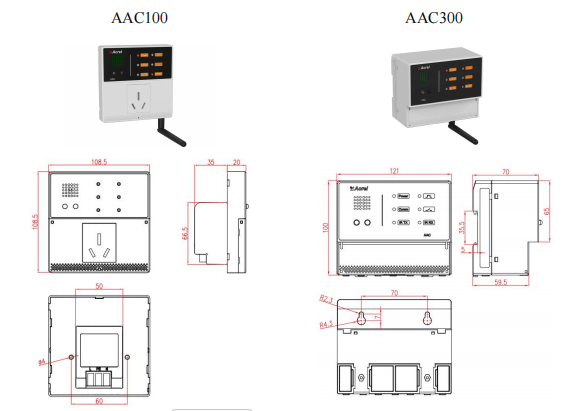

5 外形与尺寸

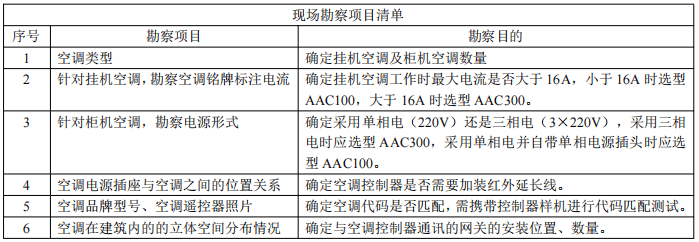

6 现场勘察、安装与接线

6.1、现场勘察

现场勘察涉及后续的空调控制器选型、安装、空调代码匹配、上行组网、网关安装等，需仔细勘察。

注：

1、空调控制器仅用于控制舒适性空调，不可用于控制工艺性空调。（舒适性空调：为满足人员工作与生活需

要而设置的空调。工艺性空调：为满足生产工艺过程对空气参数的要求而设置的空调。）

2、若现场空调非挂机空调或柜机空调，但也采用了遥控器进行开关/温度等设置，也可联系安科瑞进一步确认

是否可以安装空调控制器。

6.2、AAC100 安装

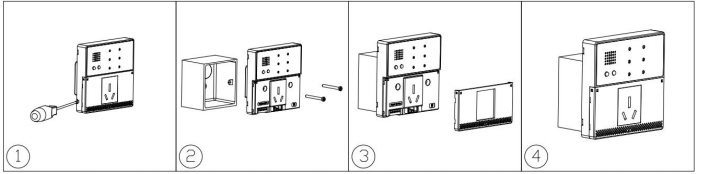

1、使用一字螺丝刀撬开面盖；

2、空调控制器通过 M4*32 综合槽盘头螺钉按照到 86 暗盒上；

3、接线，盖上面盖。

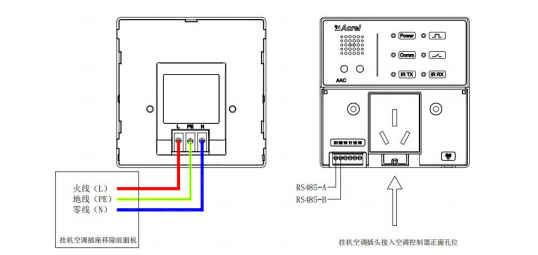

6.3、AAC100 接线

6.4、AAC300 安装

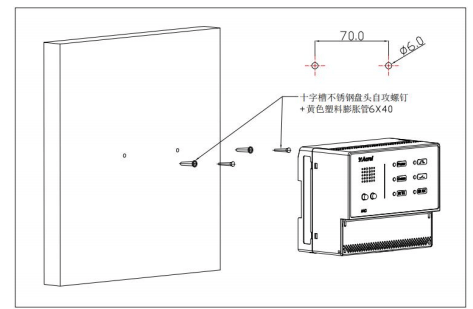

1、在需安装设备的墙体上根据上图尺寸用笔先做好孔位标记；

2、用电钻对准孔位标记分别打孔；

3、将黄色塑料膨胀管装入钻好的孔内，用锤子将膨胀管敲入墙体中，拧上螺钉（注意用来挂桩体的螺钉不能

拧紧）；

4、将空调控制器挂上墙体。

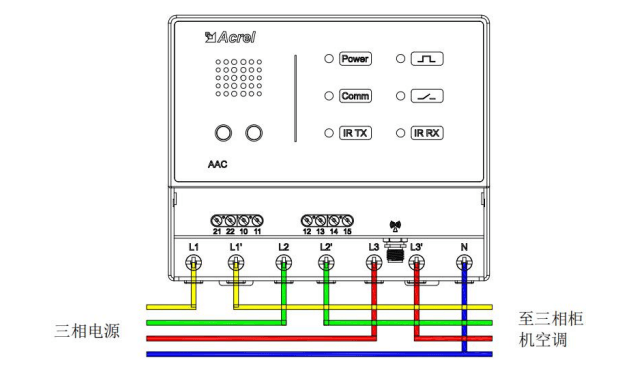

6.5、AAC300 接线

7 通讯

仪表 RS485 通信接口支持 MODBUS-RTU 和 DLT/645-2007 协议，通信口波特率可在 1200bps、2400 bps、4800 bps、 9600bps、19200 bps 和 38400 bps 之间设置，校验位为可设置为无校验或偶校验。
