“透视”耐火砖内部缺陷，守护工业安全防线
点击次数：1450 发布时间：2025/12/5 17:42:23

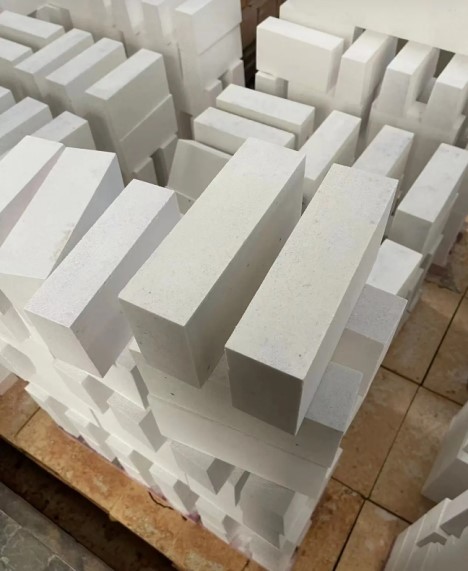

在众多工业生产领域，耐火砖作为一种关键的基础材料，广泛应用于高温环境，如冶金、玻璃、水泥等行业的窑炉、熔炉等设备中。然而，耐火砖内部可能存在的各种缺陷，却如同隐藏的“定时”，时刻威胁着生产的安全与稳定。
耐火砖在生产和使用过程中，内部可能出现裂纹、气孔、疏松等多种缺陷。这些缺陷看似微小，却可能引发严重的后果。裂纹会降低耐火砖的强度和热稳定性，在高温环境下，裂纹可能进一步扩展，导致耐火砖破裂，进而影响整个窑炉的结构完整性，甚至引发安全事故。气孔和疏松会使耐火砖的隔热性能下降，增加能源消耗，同时也会降低耐火砖对化学侵蚀的抵抗能力，缩短其使用寿命，增加企业的生产成本。

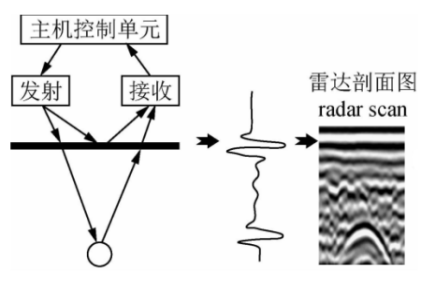

FLEX手持式探地雷达通过向耐火砖内部发射高频电磁波，并接收来自缺陷界面的反射信号，实现对内部结构的无损成像。该技术犹如为工业检测配备“火眼金睛”，能够识别裂纹、空洞、疏松等缺陷的位置与形态，为质量评估与风险预警提供可靠依据。
收集耐火砖的相关资料，如尺寸、材质、生产工艺等，了解其大致结构和可能存在的缺陷类型。
选择同一批次、同一原材料、同一工艺的耐火砖作为一检测批，并将拟检测的耐火砖逐一编号。

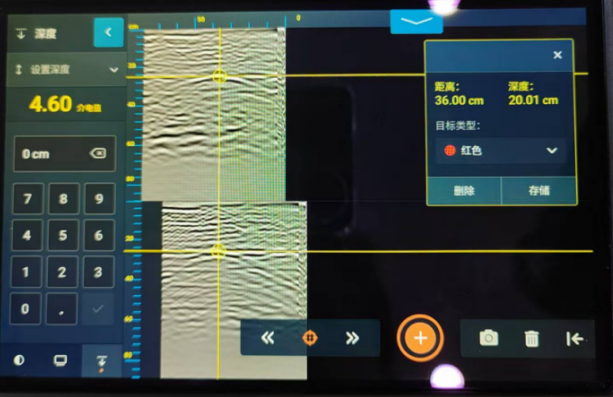

选择一块无缺陷的耐火砖作为样品砖，将手持雷达在其上表面测试，调整增益，测量厚度，通过手持雷达-设置深度功能，标定介电常数，作为该检测批的统一参数。

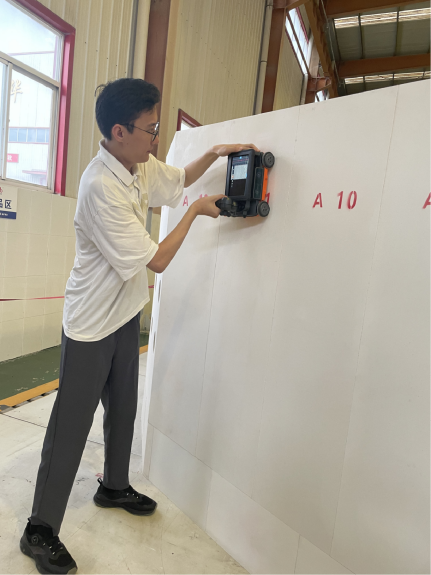

使用FLEX手持式探地雷达沿耐火砖表面匀速移动采集数据，确保每块耐火砖对应一条雷达数据，并记录数据名称与耐火砖编号，实现二者一一对应。
在扫描过程中实时观察手持雷达显示屏的信号，并确保信息连续、完整。避免周围金属机械、电缆线等造成异常信号或干扰。
关注下方“建筑质检”公众号，可查看此检测视频。

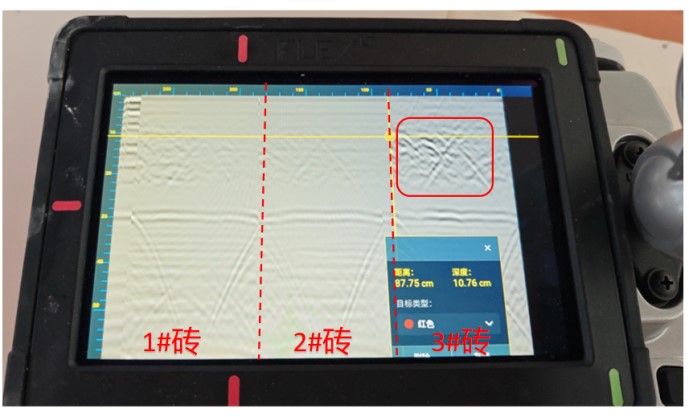

下图为连续扫描三块并列耐火砖的雷达图像。可以看到，1、2号耐火砖内部无明显反射，说明防火砖内部无明显缺陷。而3号耐火砖内部约10cm深度位置则有较为明显的反射特征，表明3#砖内部可能存在孔洞或多孔连通等质量缺陷。

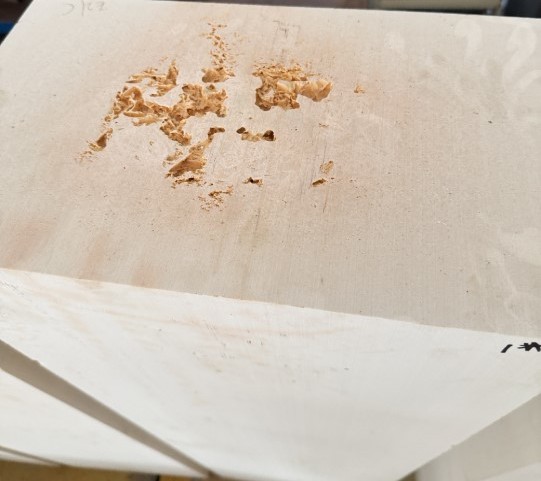

下图为防火砖内部存在的孔洞及多孔连通形成的缺陷。
FLEX手持式探地雷达检测核心优势：高度集成、检测、高清成像、现场判定
设备轻便，软件界面友好，操作简单易学，无需专业技能即可上手。
完全无损检测，检测结果实时成像，缺陷的位置、大小、深度在屏幕上直观显示。
扫描速度快，可在短时间内完成大面积检测，提高检测效率。
无需后端数据处理，可在现场直接判定材料是否合格，提高工作效率。
原创作者：广州欧美大地仪器科技有限公司
