一、 RTD2166功能概述
RTD2166是一款DisplayPort端口到VGA转换器，成本较高，Capstone于2019年推出CS5212，直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，还可省按20颗小料，成本更优化，目已被大量知名客户采用。
CS5212结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心，适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、适配器、转换器和转接器。
图1-1 CS5212方框图
二、 RTD2166与CS5212AN比较表
使用CS5212直接Pin to pin贴在RTD2166小板上，可省多达16颗元器件NC不用贴。如下图：
RTD2166与CS5212AN比较表：
三、CS5212主要特性
2-lane通道VESA DisplayPort v1.1兼容接收机
VGA输出接口，DAC速度高达210MHz，8位
大分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
嵌入式微控制器
嵌入式EDID（如果终端设备没有，CS5212将响应EDID）
嵌入式V-sync/H-sync 5V缓冲器
使用内部预吹ROM支持EEPROM自定义模式
内部电源复位（POR）
QFN32 4x4封装
DisplayPort数字输入
支持2通道数字输入，高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）
符合VESA DisplayPort v1.1
内置高性能自适应均衡器
支持1-MHz AUX channel
支持HPD
VGA输出接口
z三重8位DAC（数模转换器），时钟高达210 MHz
支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐）
嵌入式V-sync/H-sync 5V缓冲器
用于VGA连接器引脚的HBM 4-KV
VESA VSIS v1r2兼容
内置MCU控制器
业标准8051芯
支持I2C主从，高支持400kHz。
电力与技术
3.3V电源
V-sync/H-sync 5V缓冲器的5V选项
超低待机功率<100uW
所有引脚的HBM 8-KV

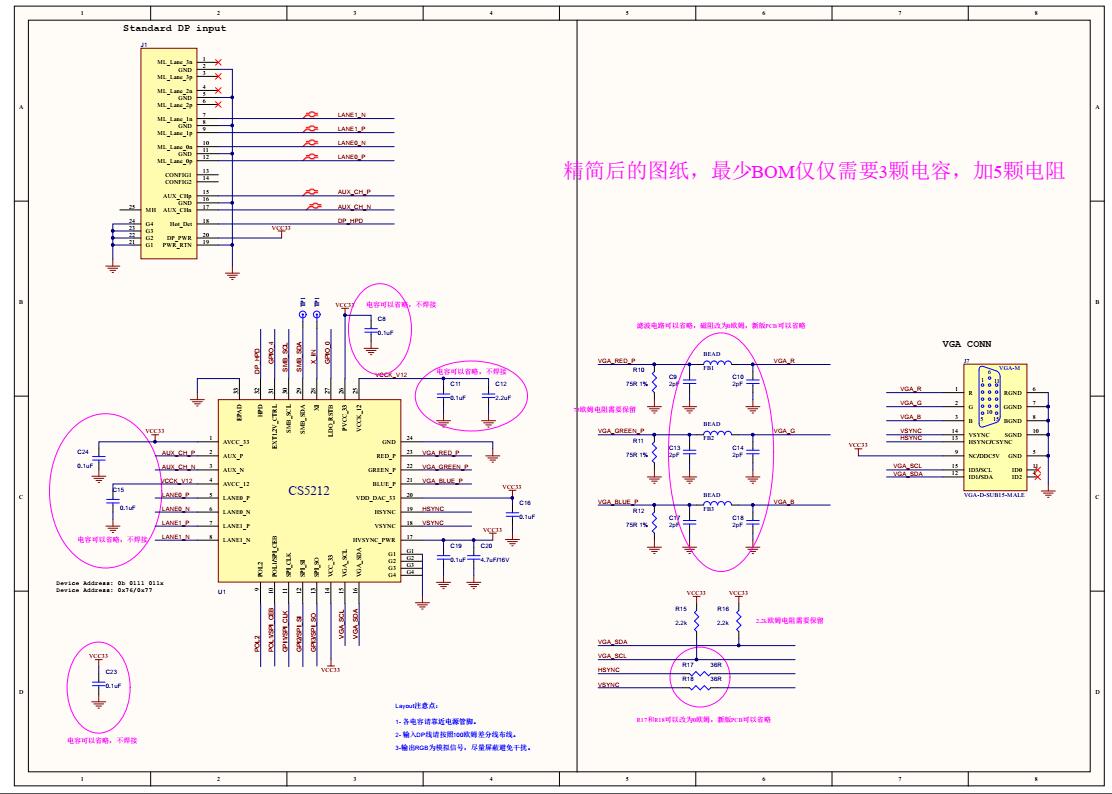

替代RTD2166小板设计电路原理题如下所示：
