Capstone CS5211|代替普瑞PS8625 DP转LVDS设计方案|CS5211低成本替代PS8625设计方案
点击次数：487
价格：￥电议
更新日期：2021/10/18 17:09:42
生 产 地：港澳台
产品型号：
商家名片
李**
联系我时，请说明是阿仪网看到的，谢谢!
- 电话: 13******578
- 手机: 13******578
- 微信:
- 交换名片后展示联系方式 → →
相关标签：CS5211,普瑞PS8625,,DP转LVDS设计方案
详细内容
Parade PS8625主要特性：
允许使用带DisplayPort的LVDS显示面板™ 或eDP™ 视频源设备
支持1920×1200@60Hz时24位色深
Parade的Crystal Free不需要外部水晶或时间参考™ 技术
单台3.3V或2.5V低功耗电源，1920×400mW以下1200@60Hz时，每像素24位
双电源选项为I/O使用3.3V或2.5V，核心使用1.35V或1.2V
无固件操作，支持硬件引脚配置或初始代码配置
可选I2C主机，用于外部EEPROM初始代码加载和设备配置
芯片控制的可选I2C从接口
ESD:HBM 8kV at连接器引脚
工作温度范围可用性：-20°C至70°C（商用），-40°至85°C（工业）
7x7mm QFN56（无卤素，符合RoHS）
瑞奇达Capstone CS5211参数特性：
2通道DisplayPort v1.1兼容接收机
支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出
支持LVDS应用程序的OpenLDI和SPWG位映射
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
片上MCU
通过GPIO引脚控制选择支持面板
开机后自动加载引导ROM
通过I2C总线或辅助通道更新串行引导ROM数据
自动芯片电源模式控制。
eDP和LVD的EMI降低
广泛的核心功率范围从1.8V到1.2V。
QFN68封装。
HBM 4KV
综上可见: Parade PS8625与瑞奇达CS5211的功能与参数特性是一致的，瑞奇达CS5211是可以替代PS8625且完全替代。

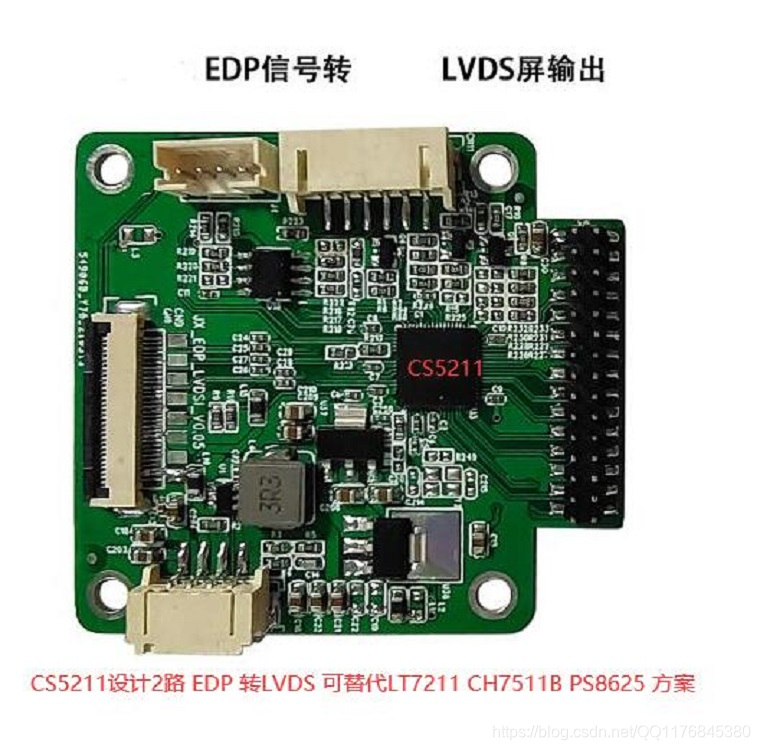

瑞奇达CS5211替代PS8625 设计DP转LVDS方案PCB板图如下所示：
CS5211替代PS8625设计DP转LVDS方案参考原理图：

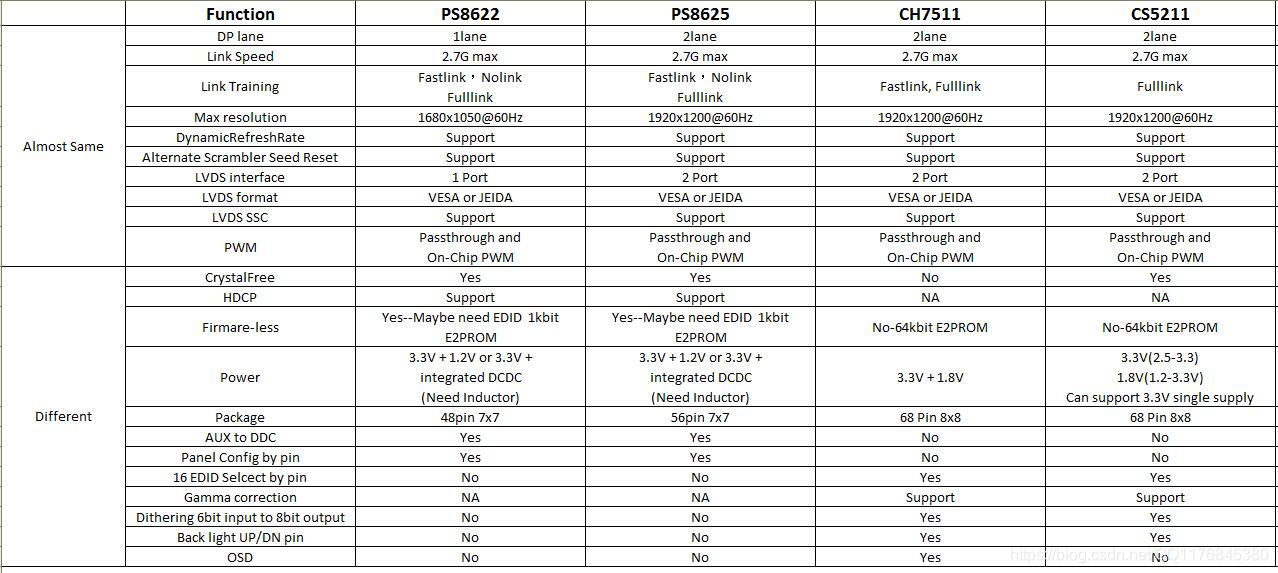

CS5211与CH7511 PS8625参数差异列表如下所示：
Parade PS8625(DP至LVDS)是一款DisplayPort到LVDS转换器，PS8625支持双通道DP输入，双链路LVDS输出。同时PS8625是一个显示端口™ 到LVDS转换器设计的PC机，利用GPU和显示端口（DP™) 或嵌入式显示端口（eDP™) 输出和接受LVDS输入的显示面板。
CS5211也是一款DP转LVDS方案设计芯片。CS5211可将eDP输入转换为LVDS信号。CS5211的高接收器支持嵌入式显示端口（eDP）1.1规范。该设备将解码RGB格式的高速eDP的交流耦合差分信号，并驱动与LVDS接口集成的TFT面板。内置LVDS发射机配备灵活的OpenLDI/SPWG位映射，能够驱动单端口或双端口（18/24位）LVDS面板。CS5211的LVDS输出可以配置为支持高达1920x1200分辨率，刷新率为60赫兹。此外，CS5211还具有背光逆变器控制、亮度调节、图像抖动算法和EMI抑制机制等增强显示功能，有利于系统制造商。
CS5211配置为eDP到LVDS转换器；LVDS发送器支持单端口18位、单端口24位、双端口18位和双端口24位传输，并支持OpenLDI和SPWG位映射。
综上所述：CS5211在功能特性和LVDS屏设置方面跟PS8625是一致的.
瑞奇达CS5211替代PS8625 设计DP转LVDS方案PCB板图如下所示：

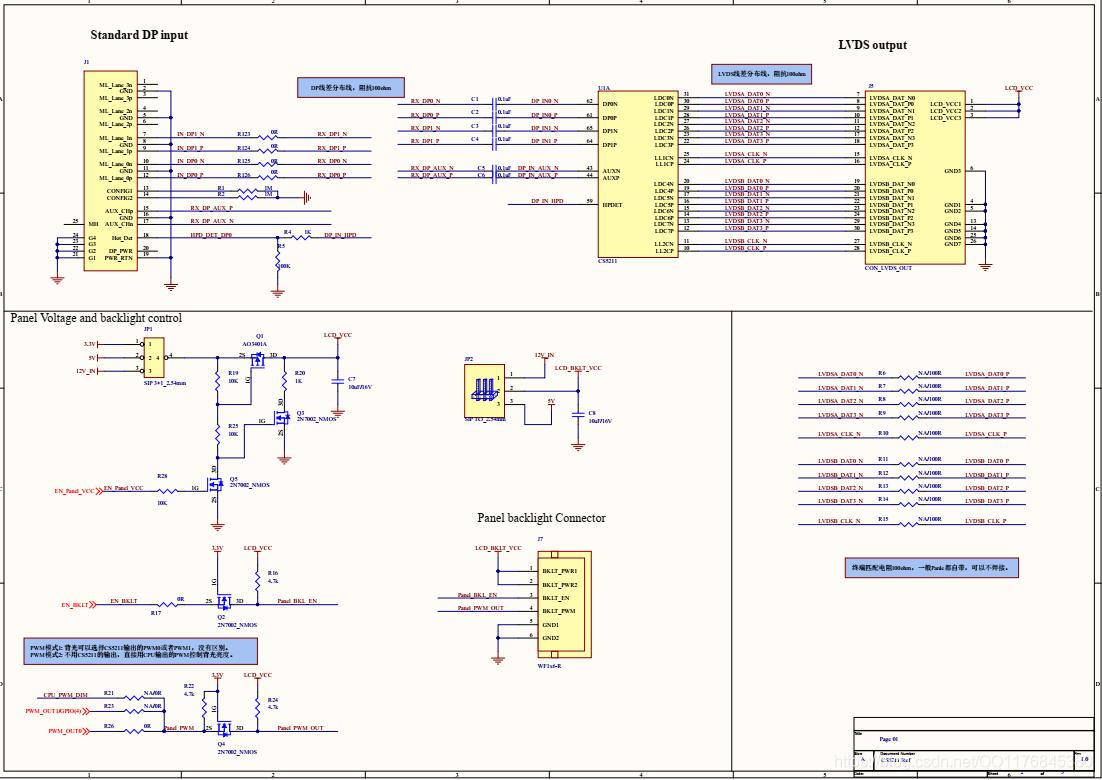

CS5211替代PS8625设计DP转LVDS方案参考原理图：
CS5211与CH7511 PS8625参数差异列表如下所示：
CS5211,普瑞PS8625,,DP转LVDS设计方案
