110千伏变电站工程SF6环境智能监控系统

110千伏变电站工程SF6环境智能监控系统的主要功能

1）检测环境的功能

该系统能够对开闭所的内部环境实施监控，实现通过各个变送器对环境内SF6、O2、温度、湿度等数据的实时监控。

2）报警和控制的功能

当各个变送器监测到SF6、O2、温度、湿度的指标处于异常值时，主机会自动分析各项数据并对警报器和风机进行启动。

SF6气体在开关、电弧以及高温的作用，会产生很多种带有剧毒的气体，这些气体一旦发生泄漏，就会严重威胁到人民的生命安全。因为SF6的密度大于空气，所以一般情况下该气体会在空间的低位区沉积，不容易散发，如果有人处在这个空间很应以因缺氧造成窒息。

安装SF6气体泄漏警报系统可以实时监控SF6的开关室，便于及时发现危险，并且可以使用报警装置通知周围人员进行疏散和撤离，同时自动通风装置能够对SF6气体的浓度进行迅速降低，避免出现人身伤亡。此外，SF6的开关如果有泄露现象，就会造成其内部气压过低，这样会是水分进入到内部，对开关的安全运行造成威胁。所以SF6气体泄漏警报系统的安装对设备运行中的隐患能够发挥警示功能，一旦发生SF6气体泄露的情况就会马上发出警报，保证相关人员可以及时的采取保护措施，避免毫无防备的进入危险环境内，为人员安全提供保障。

SF6&O2气体传感器的技术参数

v SF6量程： 0~1500ppm（标准型），可扩展到2000ppm

v 探头检测精度：SF6 ≤ 2%FS 氧气 ≤ 1%FS；

v 探头检测量程：SF6 (0-1500ppm) O2(0-25.0%)；

v 氧气浓度报警点：18.0%；

v SF6浓度报警点：≥1000ppm；

v 工作电源：9-24V DC ；

v 功耗：＜ 2W(监控器)；

v 风机启动浓度点：氧气≤19.6%

v SF6 ≥1000ppm；

使用环境：-20℃～60℃,10～95%RH；

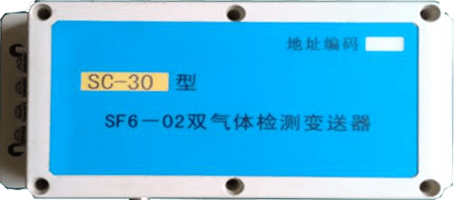

SF6&O2气体传感器的技术参数

110千伏变电站工程SF6环境智能监控系统功能特点：

1、实时显示SF6气体浓度

系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。

2、实时显示氧气浓度

检测主机内含有氧气检测传感器，在检测各区域采样气体中SF6气体的含量同时，检测氧气含量，在操作控制屏及后台监控计算机上显示该采样空气中的氧气浓度；告警浓度可按要求在现场设定。

3、告警输出

当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心；

如果有工作人员接近开关时室，操作控制屏内的红外感应被触发，操作控制屏将启动语音提示，通知提示工作人员当室内是否有SF6或氧气报警。

4、风机控制

风机有定时启动、告警启动与强制启动三种方式；

系统内有多个定时启动的时间，可根据用户的要求设定0～4次定时启动、每次启动的具体时间与时长；

当SF6气体或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风；操作控制屏有风机开与风机关2个按钮，可以用来强制风机启动或关闭。

5、温湿度显示

温度显示范围：-40～65℃ 湿度显示范围：0～99.99%RH。

6、声光报警控制

可根据用户要求，声光报警在启动后一定时间内自动关闭，以免影响周围居民。

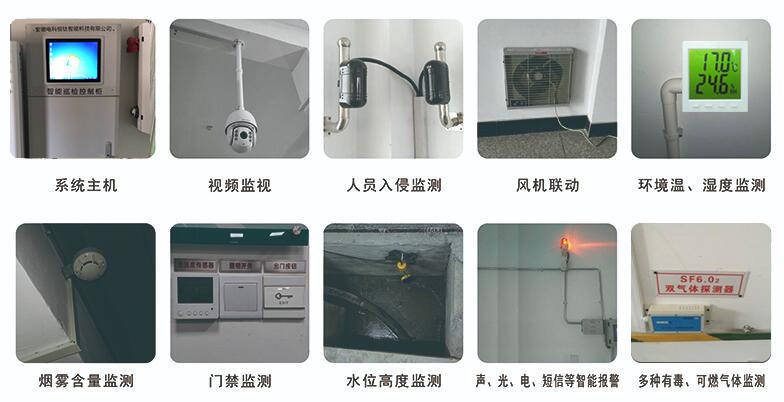

110千伏变电站工程SF6环境智能监控系统设备简述

1、HT500配电房综合监控装置：装置负责采集所有变送器采集到的数据，并根据设置条件对各个空间的空调与风机进行控制。对所有的事件能进行自动记录并可查询，主机具有 RS485/RS232数据远传接口，可连接到主站进行集中监控。

2、SF6气体变送器:具有使用寿命长、响应速度快、稳定可靠等特点，可检测环境中SF6气体含量，根据相关规定，在环境中SF6气体含量超过 l000ppm时迅速报警，同时启动风机进行排风换气。并将报警信号远传到集控中心，报警启动值可人工调整。

3、温湿度变送器：采用高精度数字式温湿度传感器，可实时采集现场温度和湿度数据，并根据系统设置，来启动相应的设备。

4、灯光控制器：根据开关量对其中的灯光进行调控。将本地控制和远程控制相互结合，对站内灯电源控制进行改造，改造之后实现灯源的远程控制，从而在需要用灯的时候打开，需要的时候远程关闭，

5、除湿机控制器：可在主机上设置相应温湿度采集器采集到的湿度控制，当湿度超标的时候启动除湿机。

6、加热装置控制器：对于需要对环境温度进行控制并进行低温加热的场合，可设置低温加热点，主机输出加热接点信号，直接控制加热装置。

7、烟雾传感器：系统还应支持接入烟雾探测器（即火灾报警器），也可接入消防系 统报警信号，并实现报警功能。同时，一旦发现火灾信号，系统将自动切断风机电源。

8、红外线人体感应探测器：具有红外线人体感应，当任何人进入开闭所（一键布防/撤防），系统将立即报警，并将报警信号传输到远程监控中心。

9、门禁控制系统：门禁系统在开闭所中是一个子系统模块，实现门禁系统的集中控制和管理。

10、风机控制器：可设置定时、SF6含量超标、氧气含量超标、温度超标、湿度超标 等风机启动条件，风机控制采用风机控制器模块。

11、空调控制器：对于采用红外遥控进行控制的空调，采用空调红外控制模块，由主机对空调红外控制模块发出预先学习的 “开机"、“关机"等红外指令。
