仪器简介

BT-1600图像颗粒分析系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来；通过USB数据传输方式将颗粒图像传输到电脑中；通过专门的颗粒图像分析软件对图像进行处理与分析；通过显示器和打印机输出分析结果。本系统具有直观、形象、准确、测试范围宽以及自动识别、自动统计、自动标定等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、平均长径比以及长径比分布等，为科研、生产领域增添了一种新的粒度测试手段。

技术参数

应用领域

1. 磨料：如碳化硅、刚玉、金刚石、石榴石等。

2. 电池材料：球形石墨粉等。

3. 金属粉：如球形铝粉、铅锡合金粉、其它雾化金属粉。

4. 非金属粉：如玻璃珠、聚苯乙烯等。

5. 针状粉：如硅灰石等。

6. 生物制剂：如细胞。

7. 食品：如牛奶、面粉等。

8. 其他：如科研、教学等。

测试原理

1. 标定方法：用显微镜专用标准刻度尺直接标定每个像素的尺寸，再根据每个颗粒图像面积所占的像素多少来度量颗粒的大小，以微米为单位。

2. 测试原理：通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等。为计算方便，BT-1600图像颗粒分析仪是以100个像素为一个计量单位的。

   下表为不同的物镜放大倍数情况下100像素所对应的粒径值。磨料：如碳化硅、刚玉、金刚石、石榴石等。




   物镜放大倍数	像素	粒径（微米）	备注
   4倍	100	250	100像素对应的粒径以标定值为准。
   10倍	100	100
   40倍	100	25
   100倍	100	10

软件功能

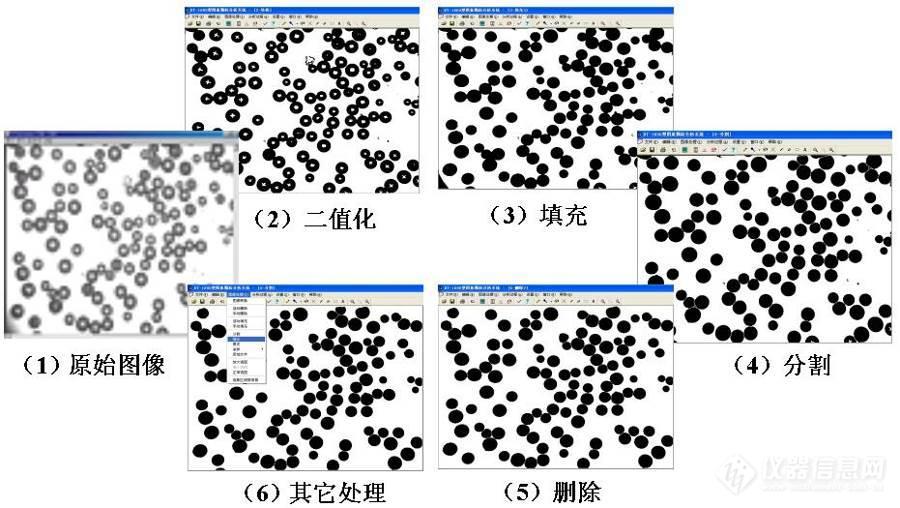

强大的图像处理功能：所有处理均在本软件下完成，无须借助其他图像处理软件。

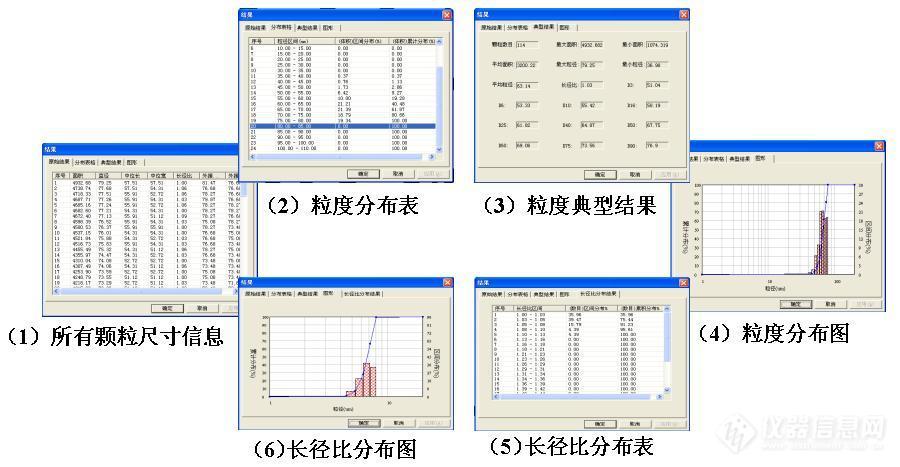

图像分析：可以得出粒度分布、长径比及分布、球形度及分布、最大颗粒等。
