THZ探测器

加拿大Gentec-EO公司生产的激光功率能量计在激光测量领域声名显赫，其产品在国际上获得了广泛的应用。三十多年来，Gentec-EO一直全心致力于激光测量仪器的研制与开发，为用户提供更加全面的产品规格及更优惠的价格。七十年代初率先生产出第一台焦热电式能量计；也首先生产了热电堆式和焦热电式能量计和功率计；九十年代中期研发的至今独有的WB技术，目前已使探测面平均功率密度损失阈值高达100kW/cm2。Gentec-EO的激光功率能量计适用于多种激光测量，如工业激光、医用激光及军用激光等。

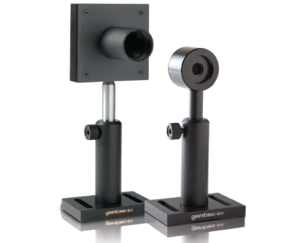

THZ-D

THz Detectors for use with our universal monitors

主要特征

-相对测量范围从 0.1 至 30 THz

宽带，室温操作，使用更方便，价格比Golay cell 探测器便宜

-平坦的光谱响应

在整个波长范围内获得最佳的精度

-测量更高功率

THZ12D 型连续输出功率高达 3 W，在我们产品的太赫兹范围中高居榜首

-采用标准监控器

无需专属监控器。这款独特的THz监控器同我们的标准通用监控器共同监控：

-MAESTRO

-M-LINK

-大孔径

型号孔径范围，9 至 12 mm ?

-校准精度 10.6 µm

THZ-D 检测器按单波长 (10.6 µm) 校准，包含从 10.6 到 440 µm 的一般波长纠正数据。用于该范围以外的相对测量

可选型号

THZ12D-3S-VP

(3W-Volume Absorber

THZ9D-20mS-BL

(9 mm-Organic Black)

附件

Stand with Steel Post

(Model Number: 200160)

Extension Cables

(4, 15, 20 or 25 m)

SDC-500 Digital

Optical Chopper

Pelican Carrying Case

SPECIFICATIONS

THZ-I-BNC

THz Detector, Integrated Analog Module

特征

-相对测量范围从 0.1 至 30 THz

宽带，室温操作，使用更方便，价格比Golay cell 探测器便宜

-测量功率范围，nW 至 mW

采用最先进的热电传感器，1 nW 分辨率内测量范围可低至 50 nW

-集成的模拟模块

直接将头插到示波器内

-电池或交流电源供电

包括 9V 的电池和交流电源整流器

-校准精度 0.63 µm

THZ-I-BNC 检测器按单波长 (0.63 µm) 校准，包含从 0.25 到 440 µm 的一般波长纠正数据。用于该范围以外的相对测量

可选型号

THZ2I-BL-BNC

(2 mm-Organic Black)

THZ5I-MT-BNC

(5 mm-Metallic)

附件

Stand with Delrin Post

(Model Number: 200428)

Removable IR Windows

(Various types available)

SDC-5000 Digital

Optical Chopper

Pelican Carrying Case

SPECIFICATIONS

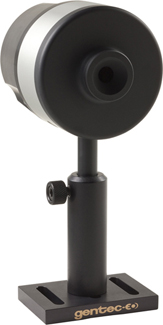

THZ-B

THz Detectors for T-Rad-USB Module

特征

-相对测量范围从 0.1 至 30 THz

宽带，室温操作，使用更方便，价格比Golay cell 探测器便宜

-测量功率范围，nW 至 mW

采用最先进的热电传感器，1 nW 分辨率内测量范围可低至 50 nW

-使用 T-Rad THz数字或模拟电源模块

每个头可使用模拟电源模块（T-Rad-Analog）连接至示波器或使用数字电源模块（T-Rad）连接至电脑。

-多种传感器尺寸，可供选择

可选直径范围，5 mm 和 9 mm

-校准精度 0.63 µm

THZ-I-BNC 检测器按单波长 (0.63 µm) 校准，包含从 0.25 到 440 µm 的一般波长纠正数据。

用于该范围以外的相对测量

-SDC-500 光学斩波器

所有 THZ-B 检测器均要求使用光学斩波器，例如 SDC-500，同步信号范围：5 Hz（DA 型）或 25 Hz（DZ 型）

-软件用户友好，具有许多功能（当与T-Rad-USB一起使用时）

带状图，统计数据和调针显示

控制和电源显示始终可见

调针显示包括最小/最大指示

为长期测试提供记录数据

可选型号

THZ1.5B-MT

(1.5mm-Metallic)

THZ5B-MT

(5mm-Metallic)

THZ9B-MT

(9mm-Metallic)

ACCESSORIES

Stand with Delrin Post

(Model Number: 200428)

Removable IR Windows

(Various types available)

SDC-5000 Digital

Optical Chopper

APM Analog Power Supply

(Model Number: 201495

Pelican Carrying Case

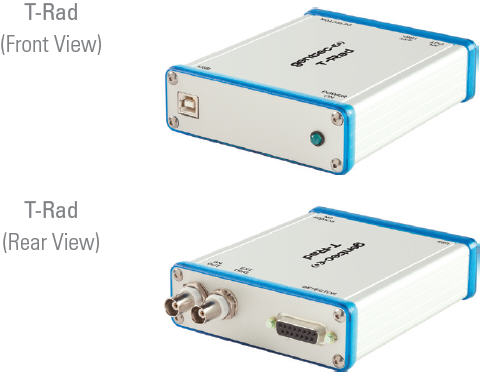

T-RAD

T-Rad 是一款基于微处理器的数字辐射计，包含一个 12 位 ADC 和独特 DSP 锁定软件。其通过 USB 连接供电，该连接也可作为虚拟 COM 端口。当 THZ-B 太赫兹热释电探测器插入 T-Rad 模块时，该模块会读取探头 EEPROM 的内容，后者可识别探测器并提供校准和波长纠正数据。借助设备随附的 LabView 软件，可轻松设置辐射计、测量太赫兹或宽带辐射源并记录数据。该软件与 Windows XP、VISTA 和 7 兼容。

规格与特性

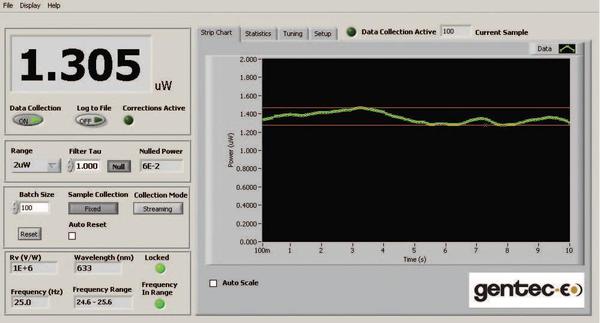

仪器控制与带状图

无论选择哪个显示屏标签，仪器控制和辐射功率测量值始终可见，因此可轻松更改辐射计设置。仪器控制包括：量程、Tau 过滤器、批次大小、数据收集模式、重置选项和用于背景消除的空按钮。此外，还有更多设置和操作状态指示灯，包括：探测器接收、波长、频率（实际）、锁定和量程内频率等指示灯。带状图可连续或按批次显示以瓦为单位的辐射功率测量值。请选择满刻度、自动刻度或手动定标选项。

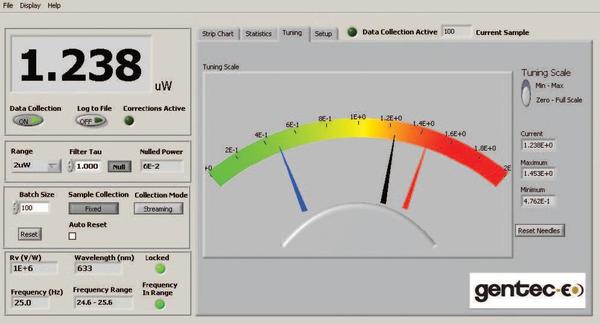

仪器控制与指针调整

“调整”选项卡可选择非常有用的“指针调整”显示屏。这是一个仿真模拟仪表，其速度由“tau 过滤器”设置决定。设置带有辐射源的辐射计时，可使用此仪表。将探头对准辐射源（即设定峰值读数）时，“Tau”通常设置为较小值。有一个控制按钮可以选择“满刻度”、“最小值-最大值”或“重置”。在“最小值-最大值”模式下，指示灯对于最小功率显示为“蓝色”，对于最大功率为“红色”。

仪器控制与统计数据

在“统计数据”选项卡下，有 4 个包含所选批次统计数据的大窗口，分别为：最小值、最大值、标准差和平均数，以工程计数法表示。用户可选择以瓦或 % 来显示标准差。另外还有一个窗口可以根据用户选择的“Tau 过滤器”（0.100 至 100 秒）显示数字带通过滤器的带宽。设置时，应使用较小的时间常数；进行测量时，应使用较大的时间常数，特别是在仪器的量程低端。

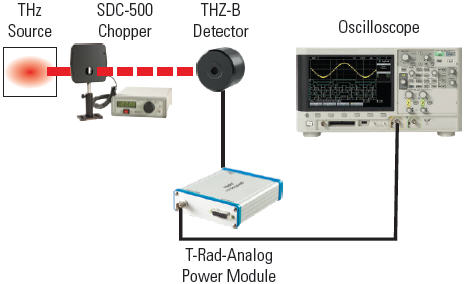

THZ-B-DA 探测器与示波器

这是一种基本模拟设置，在辐射源的光功率约为 5 微瓦或更大的情况下比较有用。在 5 赫兹斩波频率下，THZ5B-BL-DA 探测器的输出约为 600 毫瓦，可为示波器提供充足的信号。只需读取电压输出，再除以探测器的 Rv 系数 (V/W)，即可测量出辐射源的强度（单位：瓦）。在特定情况下，还可考虑使用波长纠正系数。

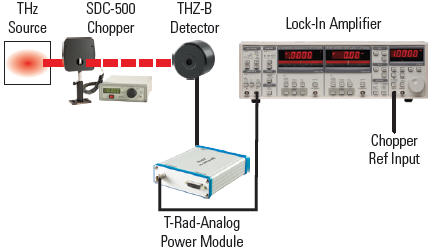

THZ-B-DA 探测器与锁定放大器

如果您需要测量信号可能淹没在宽带噪声中的较低功率级别（即小于 5 微瓦），我们推荐使用此模拟设置选项。由 T-Rad-Analog 供电的模拟 THZ-B-DA 探测器电压输出连接至锁定放大器输入，SDC-500 斩波器的同步输出则连接至参考输入。锁定放大器将锁定斩波频率，可通过拨入较长积分时间测量均方根很低的电压。该电压除以电压响应度 (V/W) 即等于辐射源的功率。

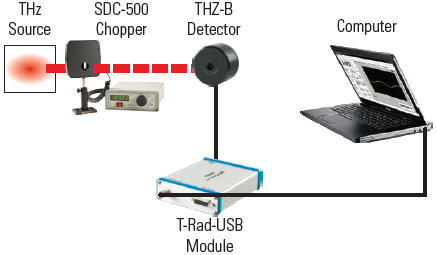

THZ-B-DZ 探测器与 T-Rad 模块

虽然我们提供模拟解决方案，但为了简单、方便和灵敏度起见，我们推荐选择 THZ-B-DZ 探测器和 T-Rad 数字辐射计。我们独特的 DSP 锁定放大器软件可提供一种与模拟锁定非常类似、但更容易使用的功能。它还可消除传感器的热漂移，使您能够以数字和图形格式直接显示功率测量值和全部统计数据。只需设置量程、消除背景、设置 Tau 过滤器（带宽），然后开始测量，轻松简便！

QS-THZ

Hybrid THz Detectors

特征

-相对测量范围从 0.1 至 30 THz

宽带，室温操作，使用更方便，价格比Golay cell 探测器便宜

-易于集成的格式

TO5 和 TO8 封装让QS-THZ 探测器体积小巧，易于集成到现有系统中。

-多种传感器尺寸，可供选择

可选直径范围，1.5 mm、5 mm 和 9 mm

-校准精度 0.63 µm

THZ-I-BNC 检测器按单波长 (0.63 µm) 校准，包含从 0.25 到 440 µm 的一般波长纠正数据。用于该范围以外的相对测量

-可使用测试盒

可与我们的 QS-I-TEST 测试盒搭配使用，提供安装支持和电源

-永久红外窗口选项

每个型号都可装配永久红外窗口，缩窄波长范围：

S5/8：兰宝石（0.3 – 4.5 和 100 - 1000µm）

Q5/8：石英（0.25 – 3.0 和 50 - 1000µm）

Si5/8：硅（1.2 – 8.0 和 50 - 1000µm）

附件

QS-I-Test

Evaluation Test Box

Permanent IR Windows

(Various types available)

SDC-5000 Digital

Optical Chopper

Pelican Carrying Case

SPECIFICATIONS
