信号完整性100条黄金法则：电子工程师必备的实战宝典
点击次数：1463 发布时间：2025/12/4 9:03:34

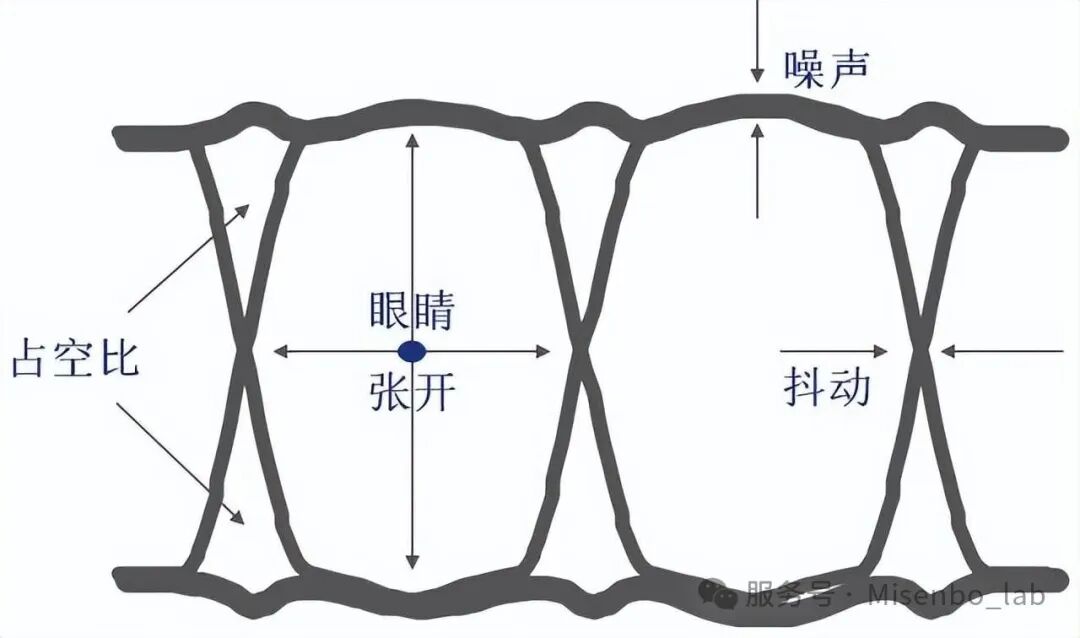

1
法则1：信号上升时间 ≈ 时钟周期 × 10%
法则3：带宽(BW) = 0.35 / 上升时间(RT)
法则4：未知上升时间时，带宽 ≈ 5 × 时钟频率
法则15：有机绝缘体介电常数≈4（FR4典型值）
法则28：铜趋肤深度 ∝ 1/√f
2
法则35：FR4板材50Ω传输线单位长度电容≈3.3pF/inch
法则36：单位长度电感≈8.3nH/inch
法则37：微带线介质厚度 ≈ 线宽/2
法则38：带状线平面间距 ≈ 2×线宽
法则49：5Ω阻抗变化 → 5%反射系数
法则50：突变长度 < 上升时间（数值相等）
3
法则7：SMT电阻ESL≈1.5nH（0603封装）
法则26：过孔扩散电感≈50pH（直径25mil）
法则14：平行板电容估算
法则19：圆导线局部电感≈25nH/inch
4
法则64：导体衰减≈36/(W·Z₀) dB/inch
法则66：FR4介质损耗≈0.1dB/inch@1GHz
法则70：互连线长度 > 50×上升时间 → 必须考虑损耗影响
法则68：FR4互连线带宽≈30GHz/Len（英寸）
5
法则75：微带线间距=线宽 → 近端串扰≈5%
法则78：带状线间距=线宽 → 近端串扰≈6%
法则85：最小安全间距=2×线宽（串扰<5%）
法则86：75%串扰来自相邻两条线
法则87：95%串扰来自最近四条线
6
法则48：传输线时延 < 上升时间×20% → 无需端接
法则51：容性负载使上升时间增加≈100×C(ps)
法则54：容性突变增加时延≈0.5×Z₀×C
7
法则17：介质10mil时，平面对电容≈100pF/inch²
法则25：平面对单位面积电感≈33pH×介质厚度(mil)
法则94：无耦合时差分阻抗=2×单端阻抗
法则96：强耦合微带线差分阻抗仅降低10%
法则98：FCC B级要求@100MHz ≤150μV/m（3米距离）
8
法则46：LC节数量 ≥ 3.5×（上升时间/传输延迟）
法则61：-3dB衰减 → 电压幅度降至70%
法则62：-20dB衰减 → 电压幅度降至10%
9
3W原则（法则85）：线间距≥2倍线宽，串扰可控
0.35公式（法则3）：BW=0.35/RT，时频转换基石
5%反射准则（法则49）：阻抗偏差≤5%，反射可控
20%时延规则（法则48）：短于RT/5的走线无需端接
50倍长度警戒（法则70）：Len>50×RT需考虑损耗
3.5节模型（法则46）：精确建模的最低LC节数量
平面对电容（法则17）：100pF/inch²@10mil介质
FR4损耗（法则66）：0.1dB/inch@1GHz
串扰分布（法则87）：95%串扰来自最近四线
差分阻抗（法则96）：强耦合仅降阻抗10%
10
原创作者：北京淼森波信息技术有限公司
