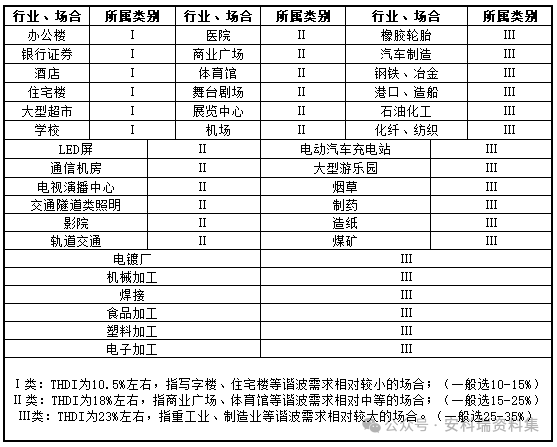

注意：每类行业推荐 THDi 实际工况会有所差异，数据仅提供估算。

表2 典型谐波源推荐 THDi

注意：每类设备推荐 THDi 实际工况会有所差异，数据仅提供估算。

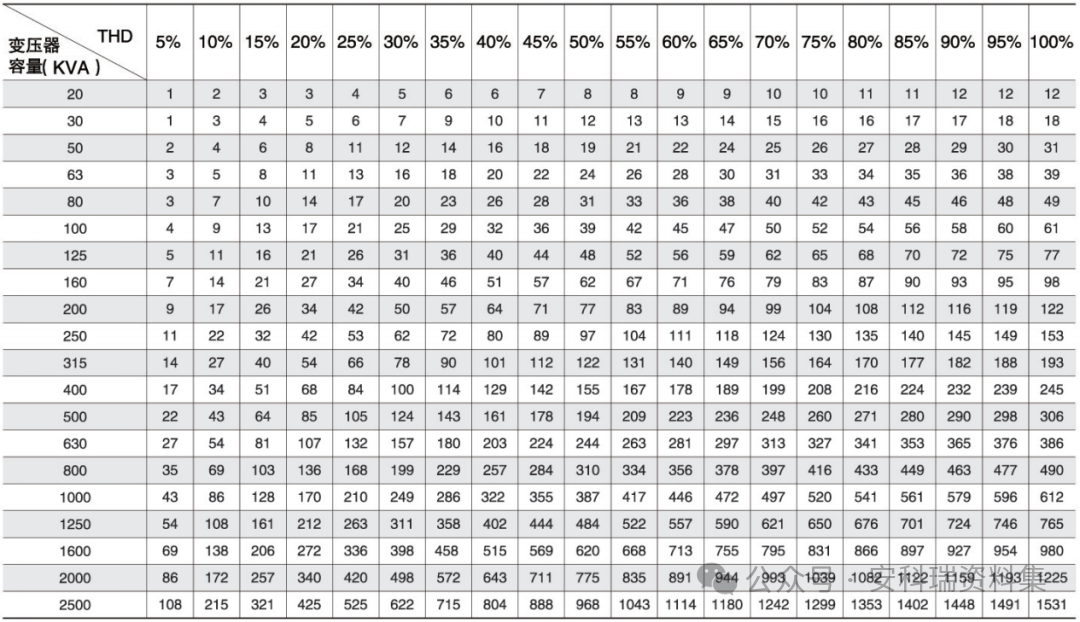

表3 变压器负载率为 0.6 时的谐波电流值（点击放大）

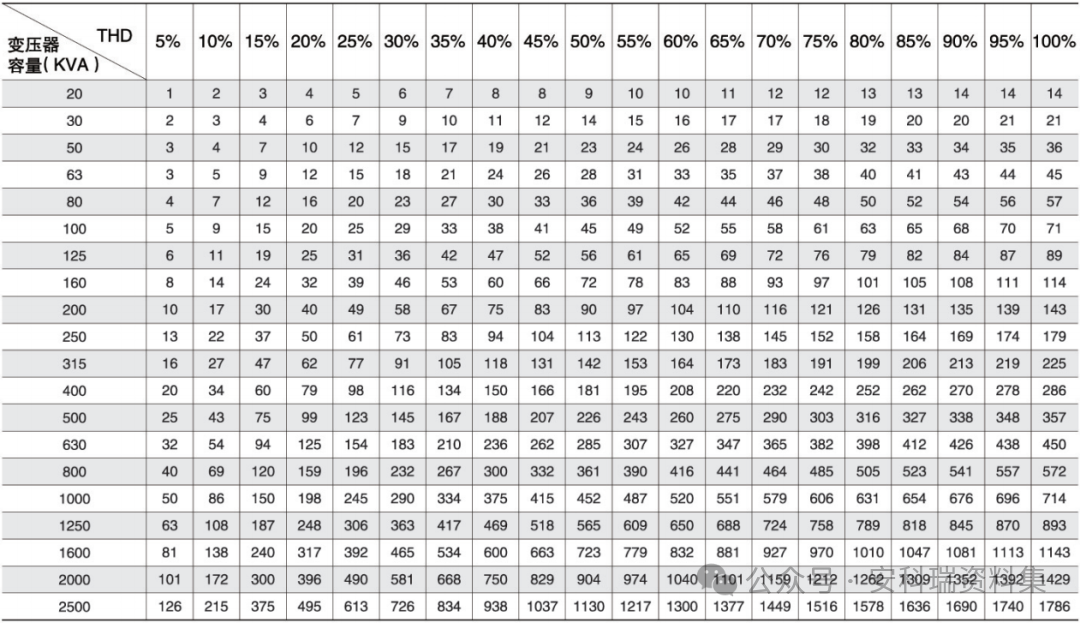

表4 变压器负载率为 0.7 时的谐波电流值（点击放大）

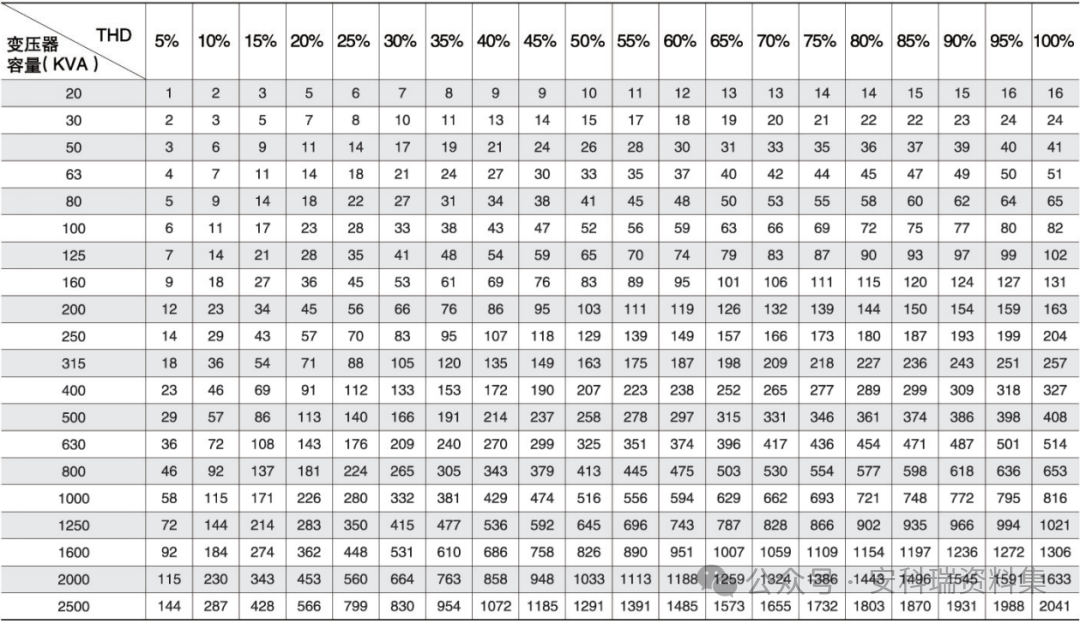

表5 变压器负载率为0.8 时的谐波电流值（点击放大）

集中治理选型示例

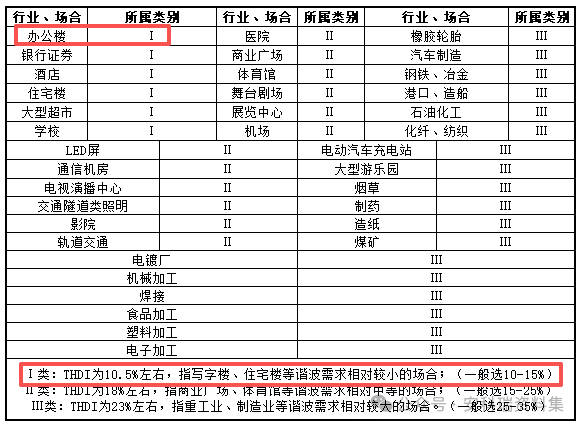

某办公大楼变压器容量为 1000KVA，变压器负载率为 0.8，主要负载为节能灯、变频空调和电梯等， 属于办公楼宇，Ⅰ类负载，根据表 1 估算 THDi 为 15%。

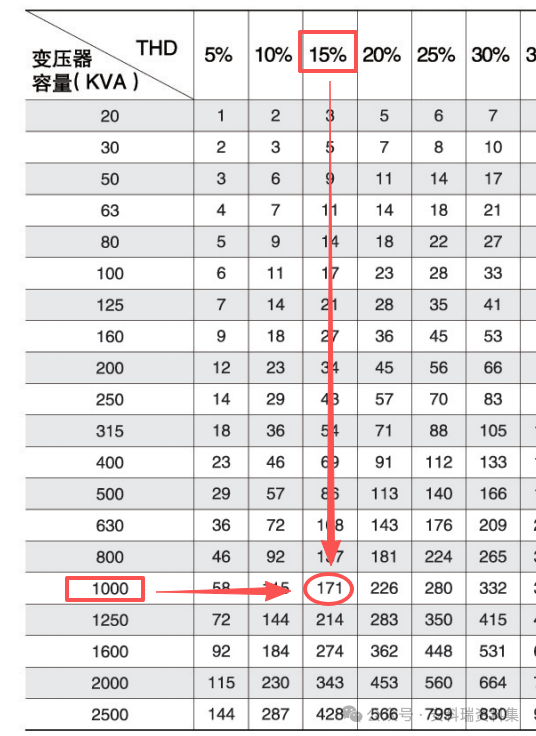

变压器容量为 1000KVA； 变压器负载率为 0.8；查表5可得估算谐波电流值为 171A；

考虑到一定的裕量，选择 200A 的 ANAPF 有源电力滤波器。

就地治理选型示例

某工业项目配备 315kW 变频器，其额定电流 454A，运行时电流畸变现象突出，对现场其他用电设备造成不良影响。建议在变频器侧实施就地谐波治理，从源头抑制谐波，保障其余负载稳定用电。

负载额定电流为 454A； 负载类型为变频器，属于典型谐波源，根据表2推荐 THDi 为 40%；

参照以下公式，根据负载额定电流和谐波源推荐 THDi 进行选型

备注：I H为谐波电流，I L为负载额定电流；THDi为电流总谐波畸变率，此值选取可参照表 2 典型谐波源推荐 THDi。

根据公式计算，计算结果如下：

原创作者：安科瑞电子商务（上海）有限公司
