防逆流单机版

案例一 湖北正安新材料1.2MW分布式光伏防逆流

项目概况

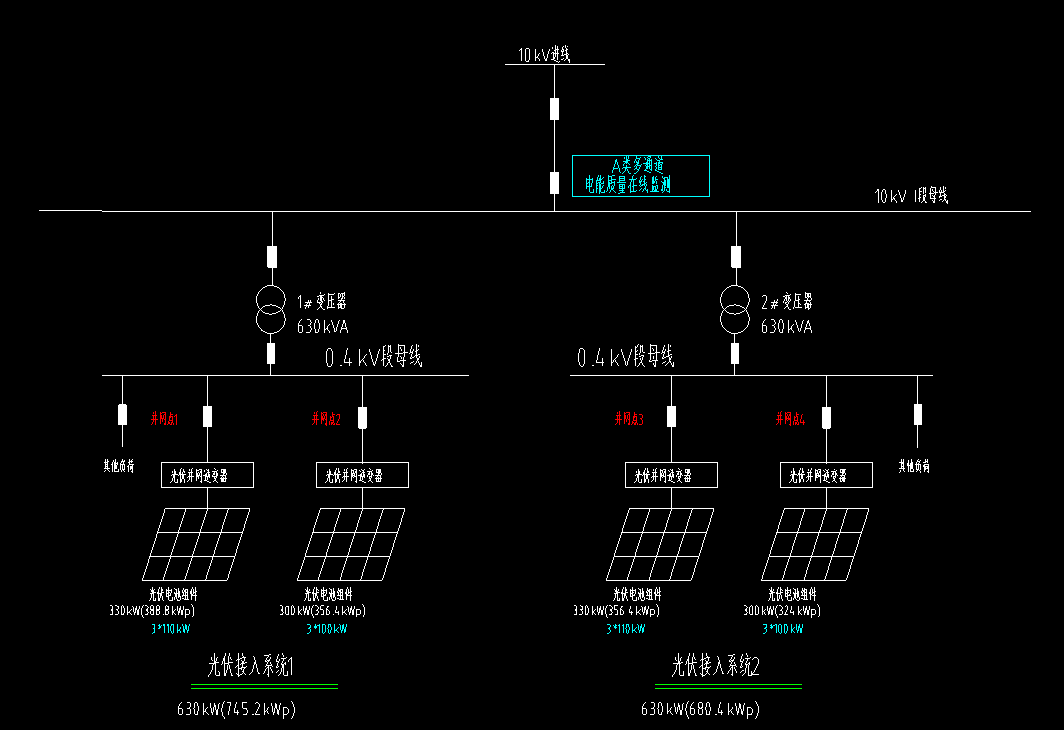

湖北正安新材料有限公司，位于湖北省宜昌市，装机容量为1.2MW，采用自发自用、余电不上网模式，逆流检测点设置在10kV进线。 用户配电站为10kV用户站，10kV侧采用单母线运行；站内共设3台10kV/0.4kV变压器，本期在T3变压器低压侧共设置2个并网点，每个并网点均设置5台逆变器。

方案配置

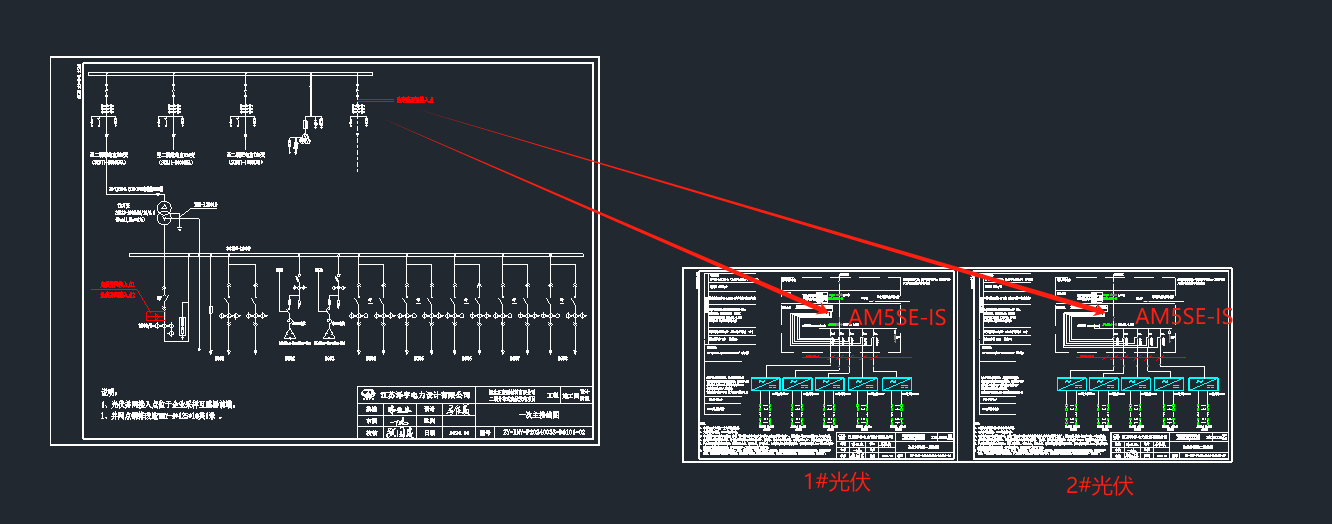

在每个并网点配置 1台防逆流保护装置，采集10kV进线功率 Ppcc； 在每个逆变器处增设智能开关，用于接收防逆流保护的分合 闸指令。

策略配置

防逆流跳闸策略：

1）当Ppcc≤P1时，1#防逆流保护装置按五段低功率保护分阶段跳开101-105五个逆变器分支开关；

2）当Ppcc≤P2时，2#防逆流保护装置按五段低功率保护分阶段跳开201-205五个逆变器分支开关；

防逆流恢复合闸策略：

1）当Ppcc≥P3时，1#防逆流保护装置按五段低功率恢复分阶段合上101-105五个逆变器分支开关。

2）当Ppcc≥P4时，2#防逆流保护装置按五段低功率恢复分阶段合上201-205五个逆变器分支开关。

项目定值

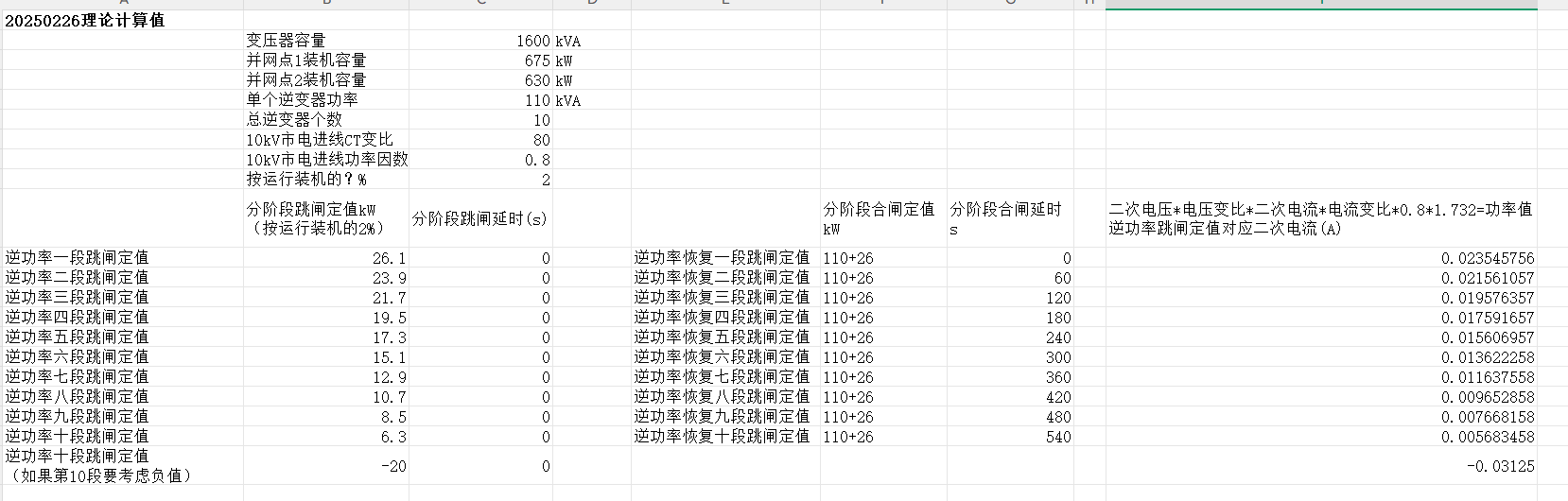

根据现场并网点装机容量、逆变器个数、单个逆变器功率、市电进线CT变比、功率因数，按装机容量的2%计算低功率定值。

案例二 苏州明东电器分布式储能防逆流

策略配置

防逆流跳闸策略：

当AM5SE-IS检测到 P0

1）若P1

2）若P2

防逆流恢复合闸策略：

当AM5SE-IS跳开并网柜开关后，当P0≥Pdz2，且功率因数PF＞0时：

1）若3#并网点的断路器为分位，则装置经延时合上并网点3的断路器。

2）若4#并网点的断路器为分位，则装置经延时合上并网点4的断路器。

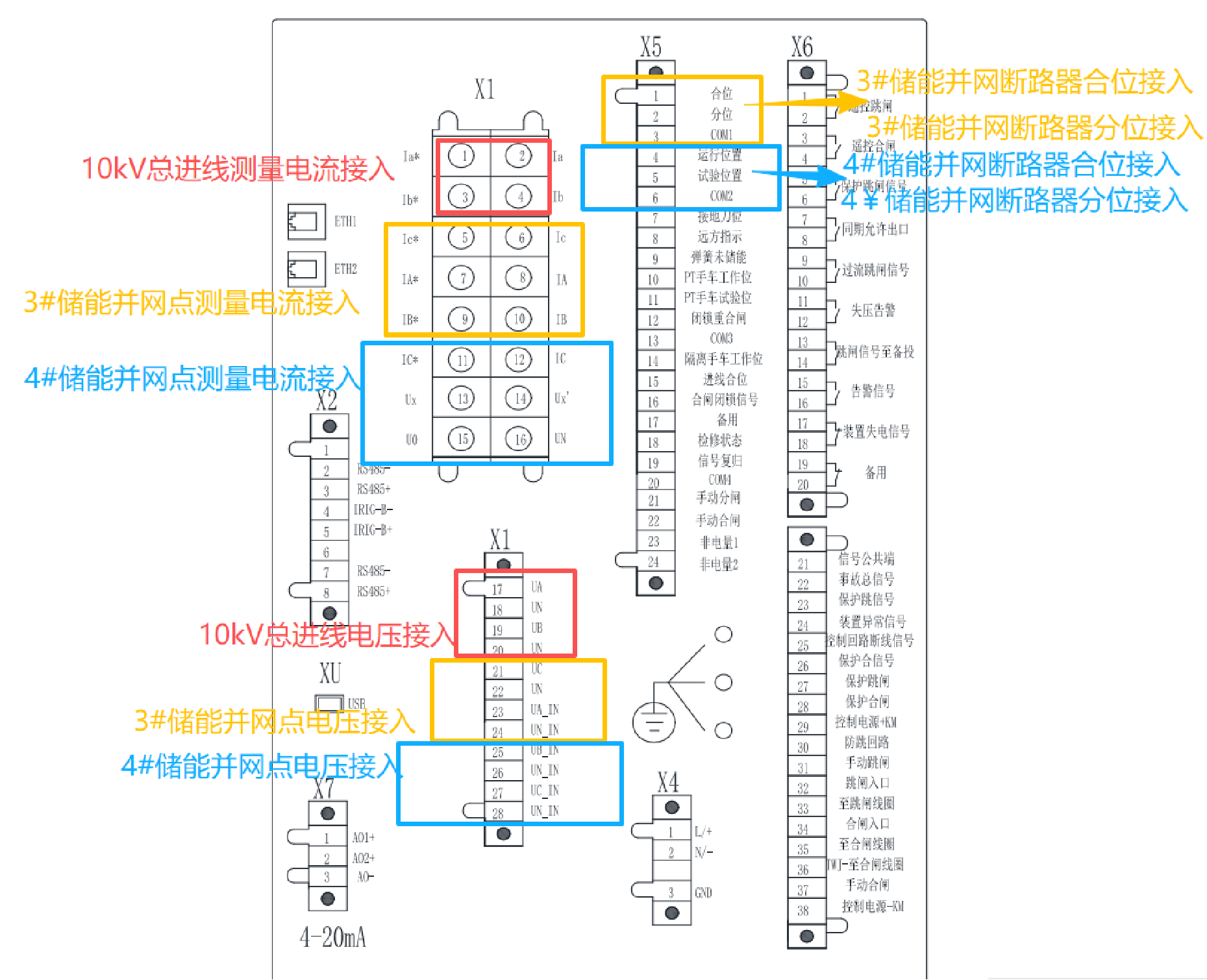

注：Pdz1为防逆流定值，Pdz2为防逆流恢复定值，P1dz为3#储能功率方向识别定值，P2dz为4#储能功率方向识别定值，上述定值均开放可设。

案例三 河南交投高速公路光储防逆流

项目概况

河南交投计划在河南所有高速公路的收费站、服务区设置分布式光伏、储能等设备，建设充电基础设施，实现电能自发自用，提供便捷充电服务，分三期执行。同时计划搭建一套微电网智慧能源管理平台，接入光伏系统、储能系统充电桩、以及电力系统数据，实现综合监控、智能控制、能源规划、功率预测、优化调度等功能。 针对收费站、服务区增设的光伏、储能，需要实现自发自用、余电不上网，再结合能源利用率的考虑，需要实现柔性调节+防逆流跳闸功能。

方案配置

针对每个收费站、服务区的每台箱变处即每个防逆流采样点配置一台防逆流保护装置AM2SE，用于采集市电进线电流、电压，计算功率Ppcc，配置一台ACCU协调控制器采集AM2SE功率值用于实现柔性调节策略。针对每个并网点配置一台仪表ADL400用于发电量计量。 此外，本项目配置一套EMS智慧能源管理平台实现所有站点能源管理与协调控制。

策略配置

针对只配置光伏的站点，策略如下：

1）当Ppcc≤P1，由ACCU调节逆变器出力；

2）当Ppcc≤P2，由防逆流保护装置跳开光伏并网柜。

3）当Ppcc≥P3，由防逆流保护装置合上光伏并网柜，再由ACCU调节逆变器功率至一定功率。

针对配置光伏和储能的站点，策略如下：

1）当Ppcc≤P1，若储能未放电且储能未满，由ACCU给储能充电；若储能未放电且储能已满，由ACCU调节逆变器出力；若储能在放电且光伏也在发电，由ACCU降低储能放电功率，如仍有逆流，则调节逆变器出力。

2）当Ppcc≤P2，由防逆流保护装置跳开光伏并网柜。

3）当Ppcc≤P3，由防逆流保护装置跳开储能并网柜。

4）当Ppcc≥P4，由防逆流保护装置同时合上光伏并网柜和储能并网柜。并网柜合完闸后，先给储能充电，然后调节逆变器出力，如果Ppcc功率仍增大，先提升逆变器出力，然后降低储能充电功率直至储能充满或达到设定值。

防逆流主从机光纤直跳版

案例一 燕京啤酒厂16MW分布式光伏防逆流

项目概况

北京燕京啤酒厂分布式光伏项目共分两期建设，采用两路110kV进线，经过两台110/10kV变压器降压至10kV开闭所，一期在纸箱厂、中发生物等5个配电室共设置9个0.4kV并网点，接入10kV开闭所2#进线；二期装机容量为10MW，在运输科配电室、瓶装1线配电室等9个配电室共设置25个0.4kV并网点。针对接入的光伏，该项目要求自发自用、余电不上网。一期和二期逆流检测点均设置在10kV开闭所两路进线处，0.4kV并网点距离10kV进线1公里。

方案配置

一期：在9个并网点处分别配置一只ADW300W/KC仪表用于分合对应并网柜，每个配电室分别配置一只4G网关用于遥控仪表分合。

二期：在两路10kV开闭所进线201和202处，分别配置2台AM5SE-PVM防逆流主机采集市电进线电流、电压，计算功率Ppcc，在运输科配电室、瓶装1线配电室等9个配电室分别配置一台AM5SE-PVS2防逆流从机用于分合对应并网柜。防逆流主机和防逆流从机之间通过单模光纤连接。

监控中心配置1套光伏监控系统和数据采集网关，和防逆流主从机保护装置配合实现防逆流柔性调节二期光伏出力+防逆流跳合闸所有并网点。

策略配置

本项目由于一期逆变器已接入客户原有平台，所以无法对一期逆变器进行柔性调节，项目整体策略为：检测到有逆流，优先遥控切除一期并网柜，如仍有逆流，再柔性调节二期逆变器+刚性跳闸二期并网柜。由于10kV开闭所为两进线一母联系统，需要考虑母联分合不同状态时，每路进线接入并网柜容量不一样，设置定值不一样，需要通过监控系统根据母联位置切换执行策略。

母联合位，1#进线和2#进线策略一致，以1#进线为例：

防逆流跳闸策略：

1）当Ppcc1≤P1，且功率因数PF＞0时，由系统通过4G网关下发指令遥控1#-9#并网柜仪表ADW300W/KC逐步跳开并网柜；

2）当Ppcc1≤P2，且功率因数PF＞0时，由系统柔性调节二期所有逆变器功率；

3）当Ppcc1≤P3，且功率因数PF＞0时，由1#AM5SE-PVM和2#AM5SE-PVM通过光纤发命令给1#-9#AM5SE-PVS2，从机分阶段跳开对应配电房并网柜；

4）当|Ppcc1|≥P4，且功率因数PF＜0时，由1#AM5SE-PVM和2#AM5SE-PVM通过光纤发命令给1#-9#AM5SE-PVS2，所有从机同时跳开所有并网柜。

防逆流恢复合闸策略：

1）当Ppcc1≥P1，且功率因数PF＞0时，由系统通过4G网关下发指令遥控1#-9#并网柜仪表ADW300W/K逐步合上并网柜。

2）当Ppcc1≥P2，且功率因数PF＞0时，由系统下发指令遥控1#-9#防逆流从机AM5SE-PVS2逐级合上对应的并网柜，再调节逆变器功率至一定功率。

母联分位，2#进线防逆流策略：

防逆流跳闸策略：

1）当Ppcc2≤P1，且功率因数PF＞0时，由系统通过4G网关下发指令遥控1#-9#并网柜仪表ADW300W/KC逐步跳开并网柜；

2）当Ppcc2≤P2，且功率因数PF＞0时，由系统柔性调节8#-9#AM5SE-PVS2对应并网柜逆变器功率；

3）当Ppcc2≤P3，且功率因数PF＞0时，由3#AM5SE-PVM通过光纤发命令给8#-9#AM5SE-PVS2，从机分阶段跳开对应配电房并网柜；

4）当|Ppcc2|≥P4，且功率因数PF＜0时，由3#AM5SE-PVM通过光纤发命令给8#-9#AM5SE-PVS2，所有从机同时跳开所有并网柜。

防逆流恢复合闸策略：

1）当Ppcc2≥P1，且功率因数PF＞0时，由系统通过4G网关下发指令遥控1#-9#并网柜仪表ADW300W/K逐步合上并网柜。

2）当Ppcc2≥P2，且功率因数PF＞0时，由系统下发指令遥控8#-9#防逆流从机AM5SE-PVS2逐级合上对应的并网柜，再调节逆变器功率至一定功率。

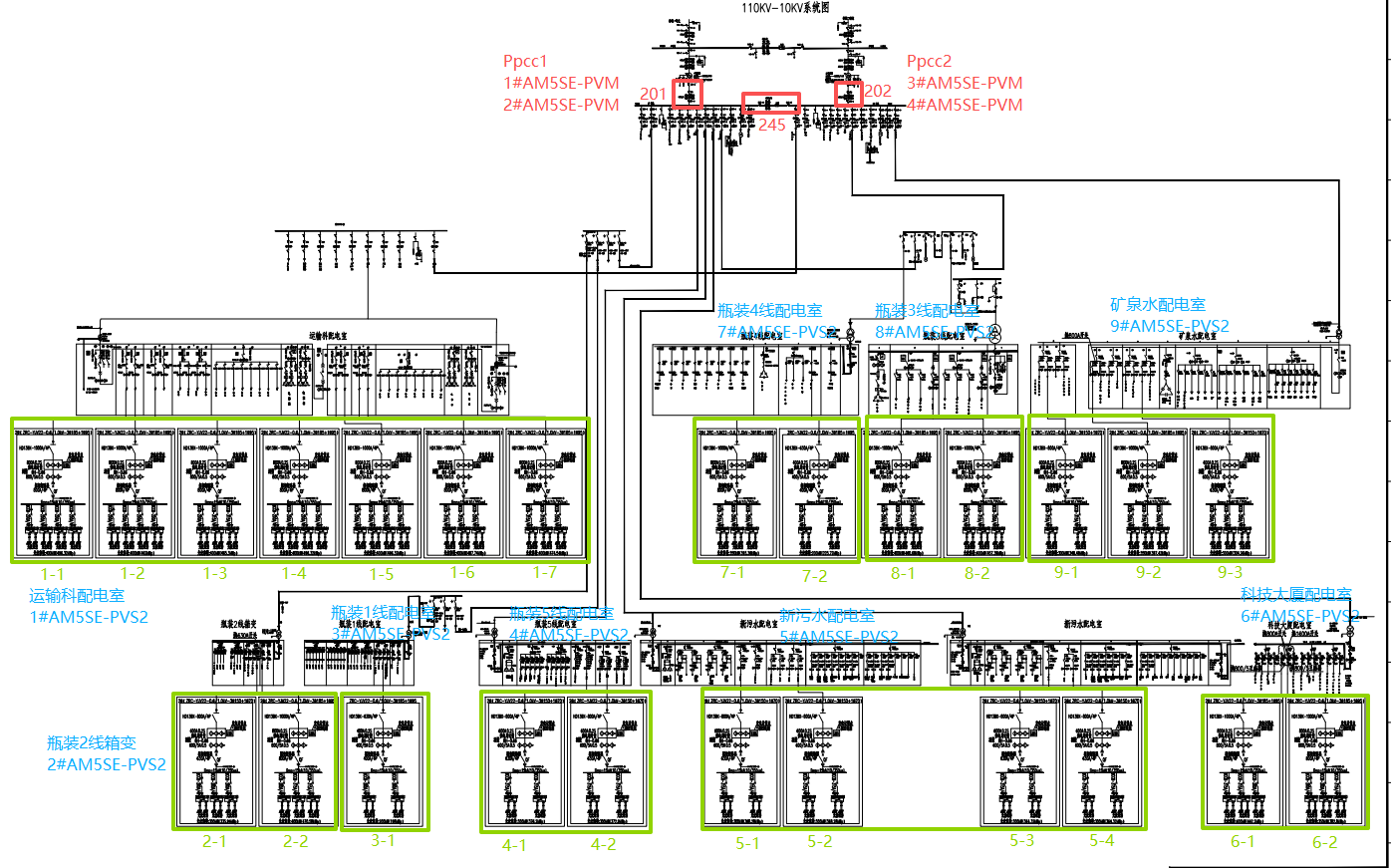

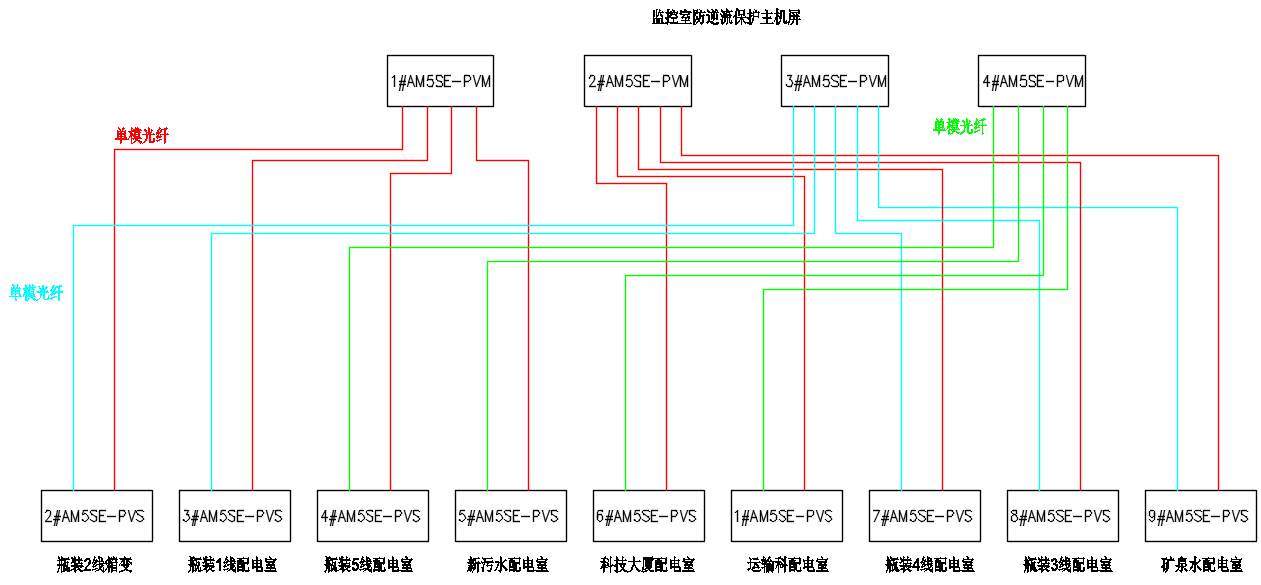

产品方案拓扑

现场图片

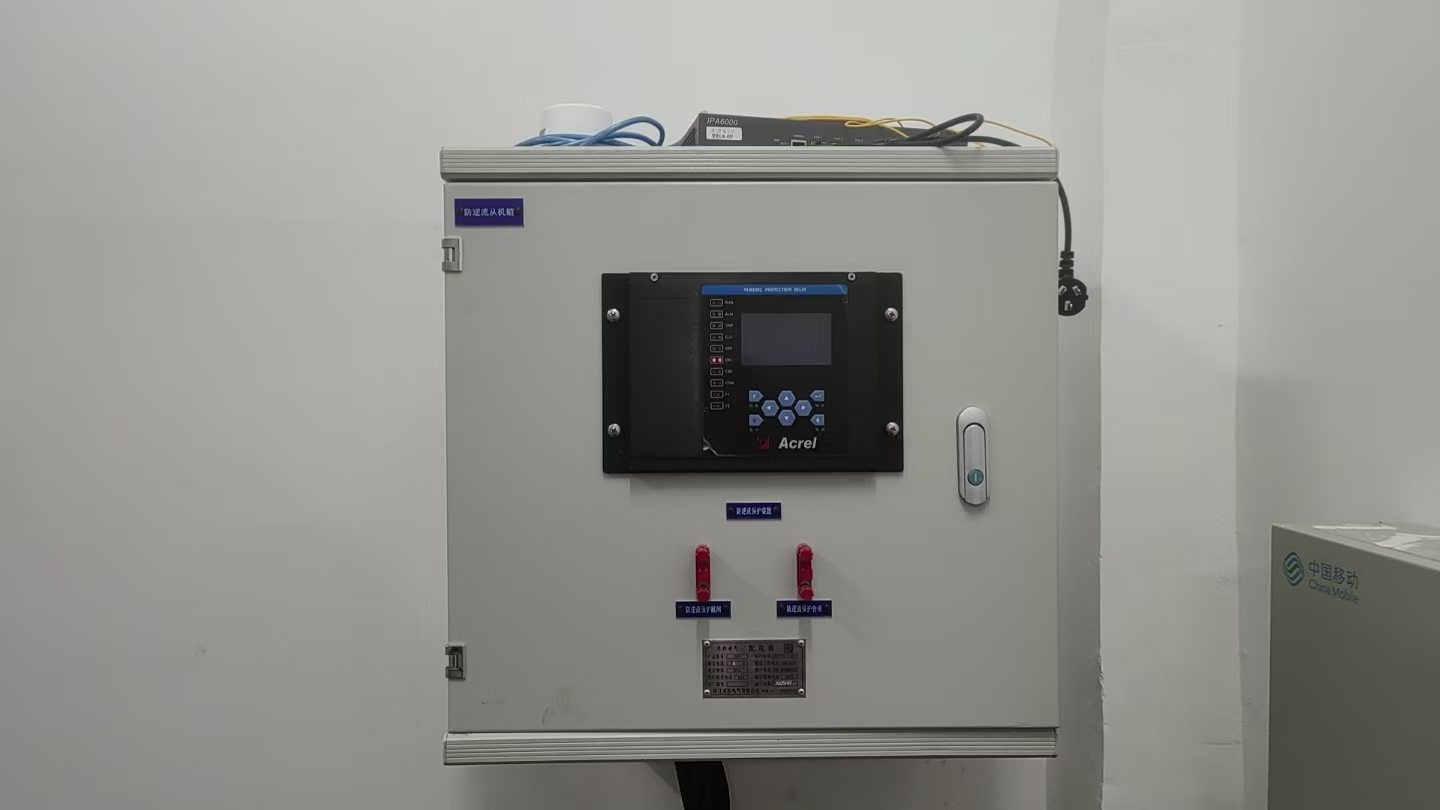

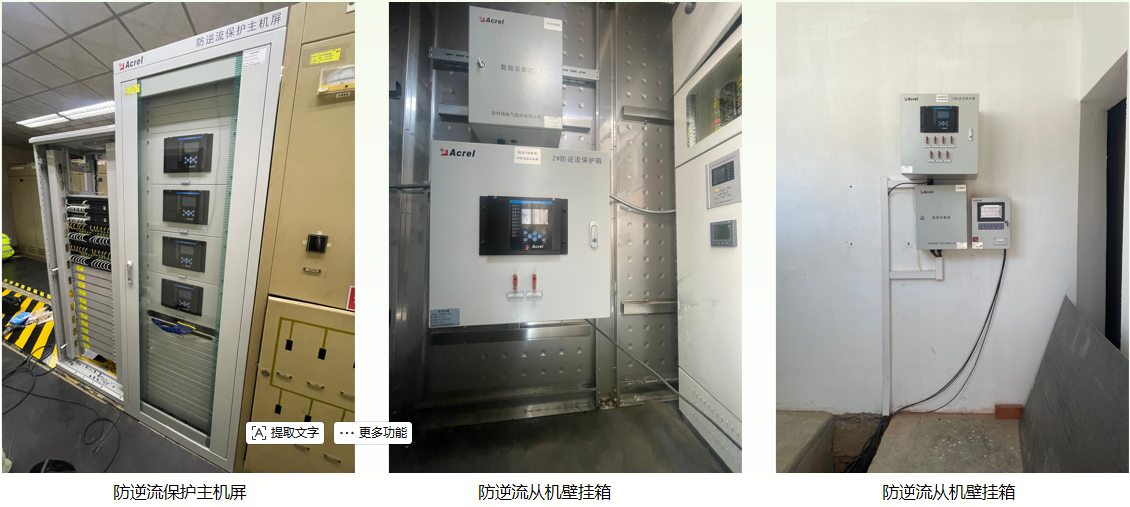

现场四台防逆流保护主机组一面屏安装于监控室，防逆流从机放置于壁挂箱内，壁挂于各个分配电室。

案例二 遂宁格睿绿能光伏储能防逆流

遂宁格睿绿能光伏储能项目共有两个项目：朗晟新能源、朗晟新材料，两个项目均为储能10kV并网，光伏0.4kV并网。针对接入的光伏和储能，该项目均要求自发自用、余电不上网。

朗晟新材料项目概况 ：

朗晟新材料为110/10kV，110kV采用一路进线，共设两台主变，其中1#主变10kV侧接入一个10kV储能并网点，7个0.4kV光伏并网点，防逆流检测点设置在1#10kV进线处。

方案配置

在10kV进线处，配置2台AM5SE-PVM防逆流主机采集市电进线电流、电压，计算功率Ppcc，在10kV储能并网点和6个0.4kV光伏并网点（其中7#并网点车棚容量很小不用考虑）分别配置一台AM5SE-PVS防逆流从机用于分合对应并网柜。

策略配置

1）当|Ppcc|≥P1，且功率因数PF＜0时，由1#AM5SE-PVM通过光纤发命令给防逆流从机AM5SE-PVS，所有从机同时跳开1#-4#并网柜。

2）当|Ppcc|≥P2，且功率因数PF＜0时，由2#AM5SE-PVM通过光纤发命令给防逆流从机AM5SE-PVS，所有从机同时跳开5#-6#并网柜和10kV储能并网柜。

朗晟新能源项目概况：

朗晟新能源为35kV/10kV，共设两台主变，1#主变10kV侧接入4个0.4kV光伏并网点，同时还接入一路10kV备用进线；2#主变10kV侧接入一个10kV储能并网点和1个0.4kV光伏并网点。由于2#主变10kV储能允许至1#主变10kV侧消纳，所以本项目针对2#主变，防逆流检测点设置在35kV进线；针对1#主变，防逆流检测点设置在1#10kV进线以及10kV备用进线处。

方案配置

在35kV进线和2路10kV进线处，分别配置1台AM5SE-PVM防逆流主机采集市电进线电流、电压，计算功率Ppcc，在35kV进线下10kV储能并网点和1个0.4kV光伏并网点分别配置一台AM5SE-PVS防逆流从机，在10kV进线下4个0.4kV光伏并网点分别配置一台AM5SE-PVS2防逆流从机用于分合对应并网柜。

策略配置

1）当1#10kV进线或10kV备用进线|Ppcc1|≥P1，且功率因数PF＜0时，由对应AM5SE-PVM通过光纤发命令给防逆流从机AM5SE-PVS，所有从机同时跳开1#主变接入的4个0.4kV光伏并网点。

2）当35kV进线|Ppcc2|≥P2，且功率因数PF＜0时，由对应AM5SE-PVM通过光纤发命令给防逆流从机AM5SE-PVS，所有从机跳开2#主变接入的10kV储能并网点和1个0.4kV并网点。

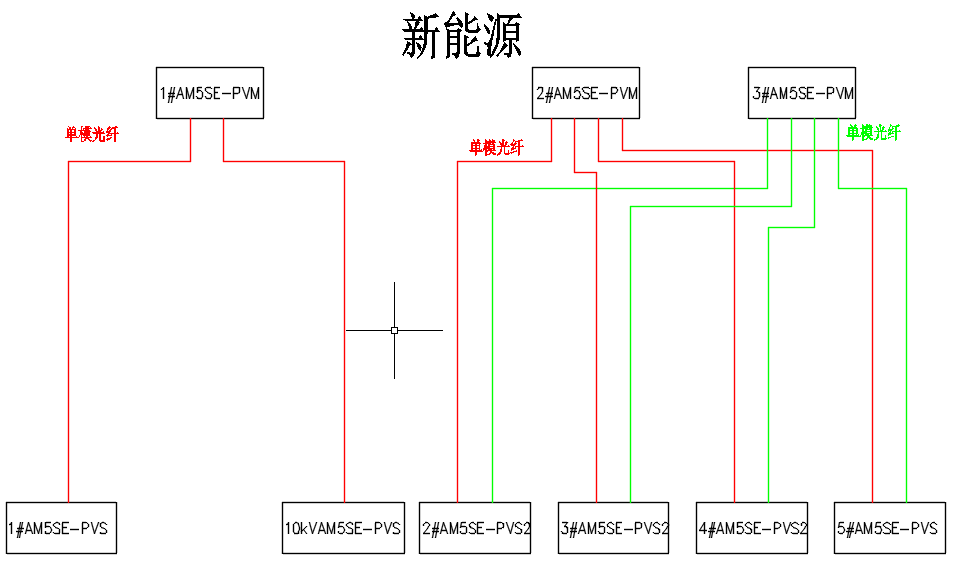

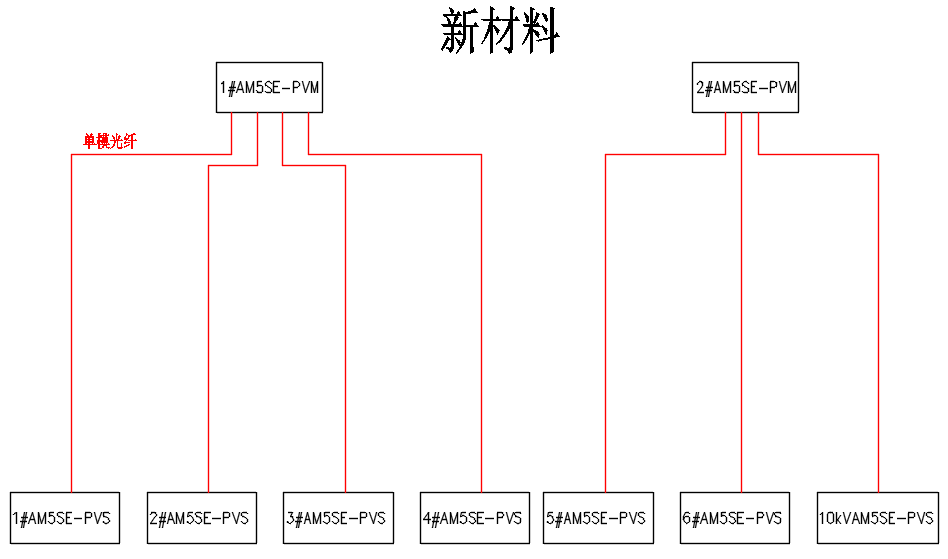

产品方案拓扑

防逆流主从机GOOSE版

案例一 江苏台北盐场曹圩光伏防逆流

项目概况

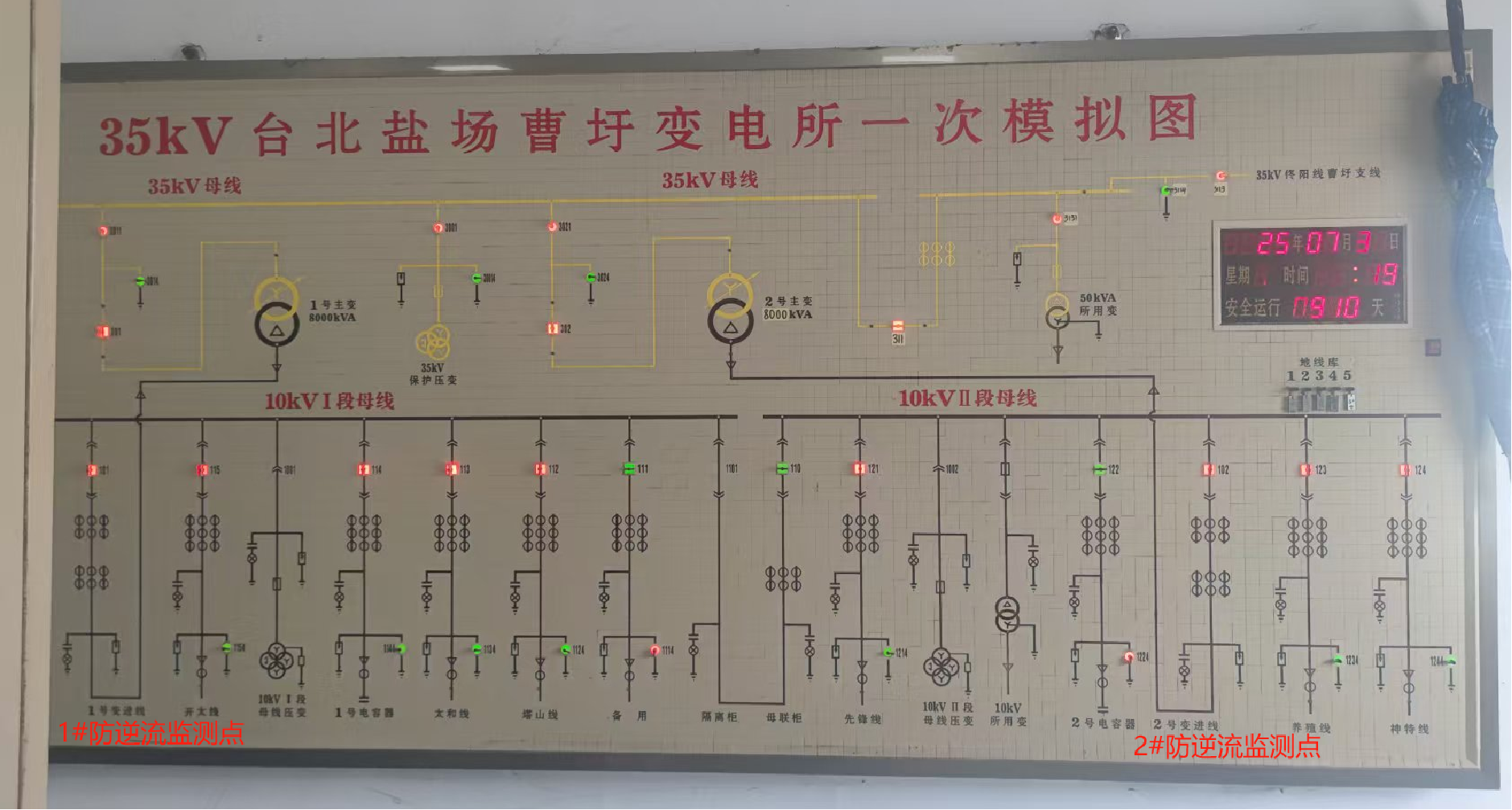

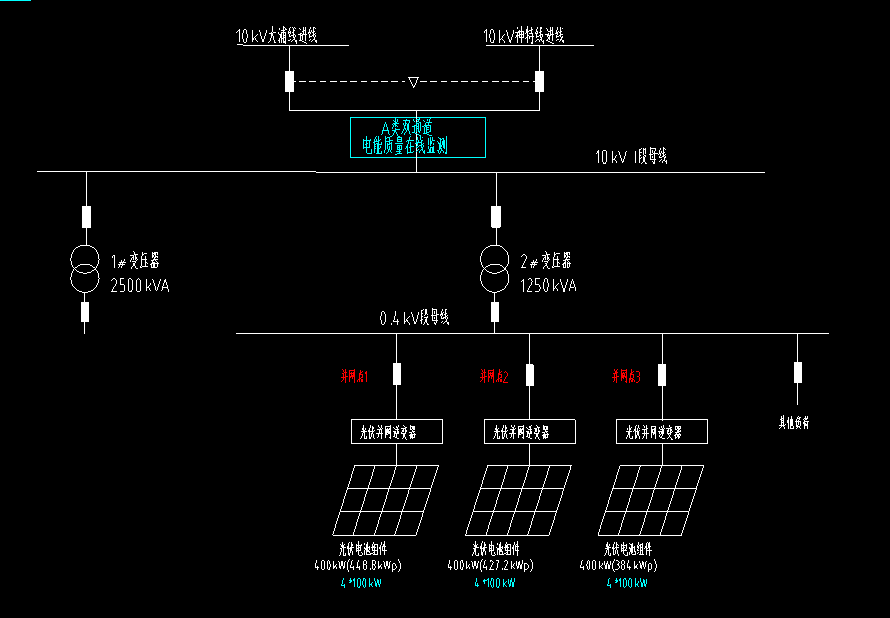

台北盐场35kV分布式光伏电站为35/10kV项目，35kV侧为一路进线单母线系统，10kV侧为两进线一母联分段系统。10kV侧I段母线的大浦线下有四个0.4kV光伏并网点，并网点距离10kV进线距离约5公里；10kV侧II段母线的神特线下有三个0.4kV光伏并网点，并网点距离10kV母线距离约5公里。针对接入的光伏，该项目要求自发自用、余电不上网，逆流检测点设置在10kV大浦进线和神特进线。

方案配置

10kV两路进线测逆流监测点处分别配置1台AM5SE-PVM-GOOSE主机，用于采集市电进线电流、电压，计算功率Ppcc。大浦线和神特线每台光伏低压并网点处配置1台防逆流从机AM5SE-PVS-GOOSE用于分合光伏并网柜，主从机之间光纤组网GOOSE通信。同时配置防逆流软件做柔性调节。

策略配置

本项目10kV开闭所为两进线一母联系统，经和用户沟通，只需要考虑母联分闸时逆流情况。

大浦进线：

1）当Pcc1≤P11，且功率因数PF＞0时，由分布式光伏监控系统柔性调节大浦下四个并网柜逆变器功率；

2）当Pcc1≤P12，且功率因数PF＞0时，由防逆流主机AM5SE-PVM-GOOSE发命令给4台防逆流从机分阶段跳开大浦下4个0.4kV光伏并网柜一；

3）当|Ppcc1|≥P13，且功率因数PF＜0时，由防逆流主机AM5SE-PVM-GOOSE发命令给4台防逆流从机AM5SE-PVS-GOOSE同时跳开所有并网柜；

4）当Pcc1≥P14，且功率因数PF＞0时，由分布式光伏监控系统下发指令给防逆流从机AM5SE-PVS-GOOSE逐级合上对应的并网柜，再调节逆变器功率至一定功率。

注：神特进线控制策略与大浦进线相同。后续实施过程中防逆流柔性策略仅做预留，由主从机实现防逆流刚性分合闸。

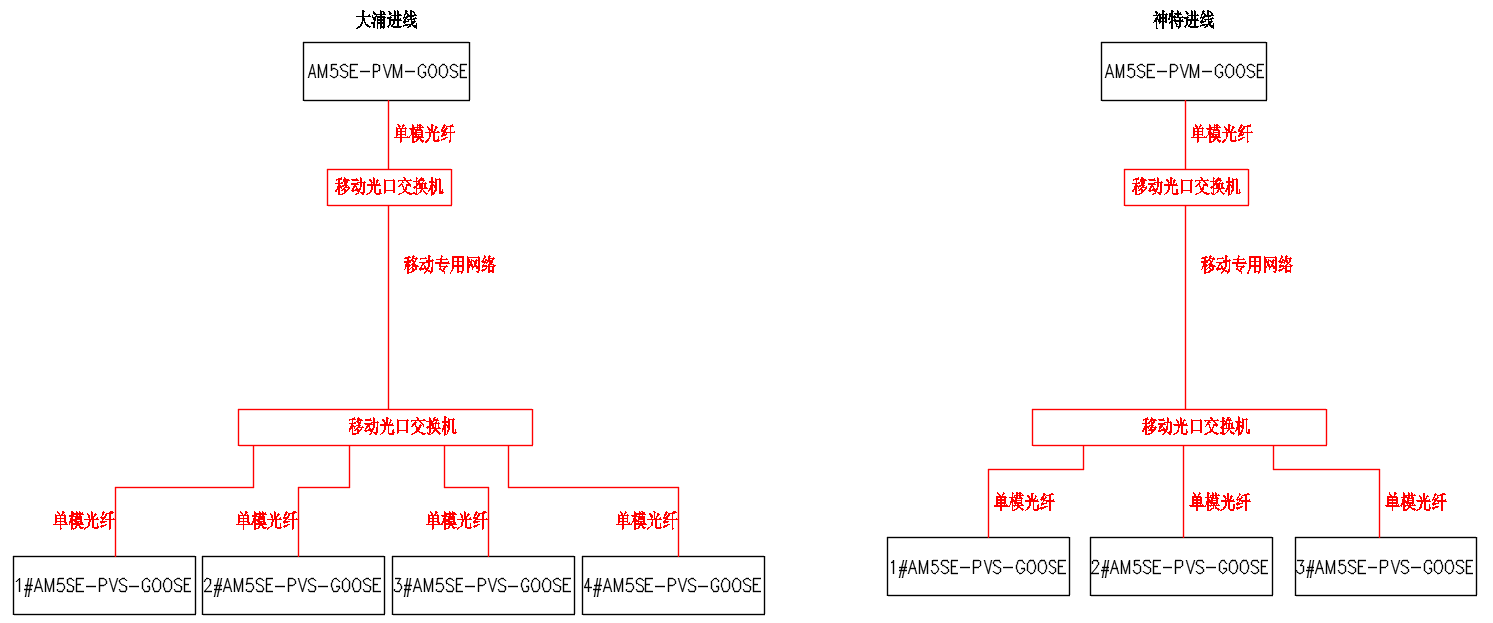

产品方案拓扑

江西丰城曲江煤炭光伏防逆流

项目概况

丰城曲江煤炭开发公司分布式光伏项目为35/10kV项目，35kV侧采用两路电源单母线分段系统，一路进线引自国网线路仙曲线进线，一路进线引自用户自有电厂开关仙电线进线。本项目共设置1个10kV并网点，并网点下带3个光伏升压箱变，仙曲线进线距离并网点100-200m，仙电线进线距离并网点6公里。针对接入的光伏，该项目要求自发自用、余电不上网，逆流检测点设置在曲江变电所35kV仙曲线进线、电厂变电所仙电线进线。

方案配置

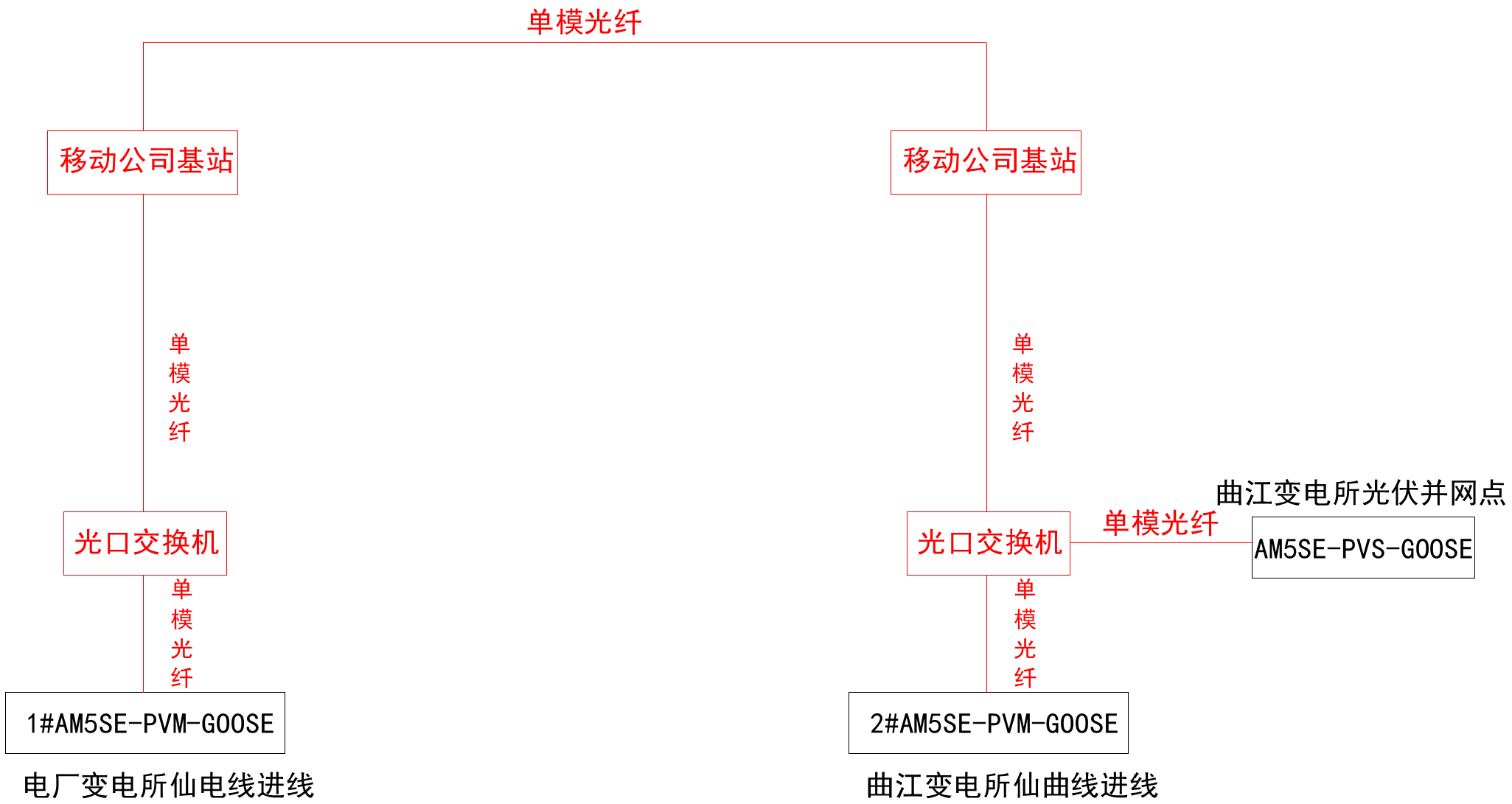

在曲江变电所35kV仙曲线进线和电厂变电所仙电线进线分别配置1台AM5SE-PVM-GOOSE主机，用于采集市电进线电流、电压，计算功率Ppcc。在升压箱变低压侧配置1台防逆流从机AM5SE-PVS-GOOSE用于分合低压侧开关。防逆流主机和防逆流从机之间通过光口交换机经由移动公司基站光纤网络组成一个局域网。

策略配置

电厂变电所仙电线进线：

1）当Ppcc1

2）当Ppcc1

3）当Ppcc1

注：曲江变电所仙曲线进线控制策略与电厂变电所仙电线进线相同。

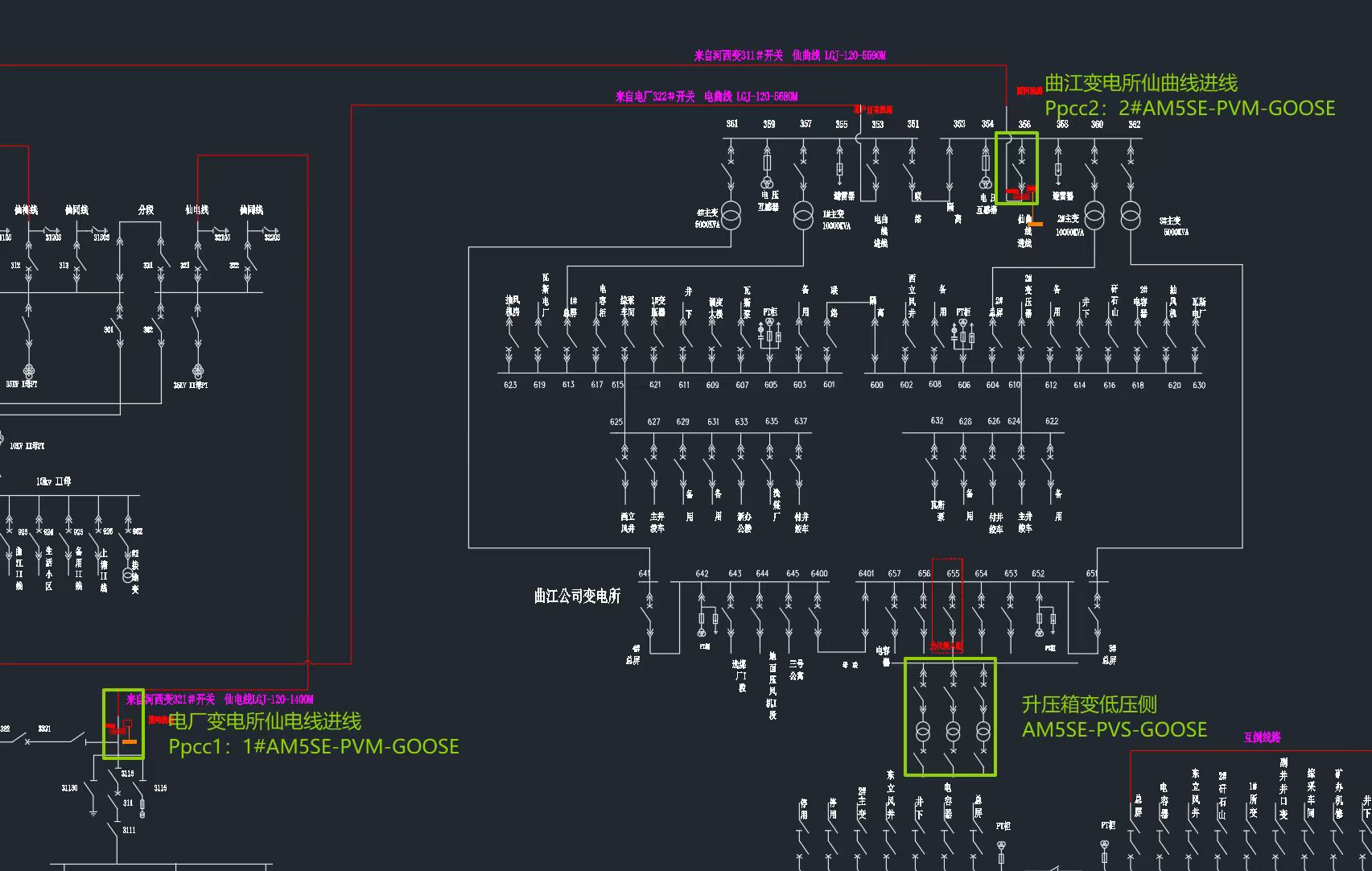

产品方案拓扑

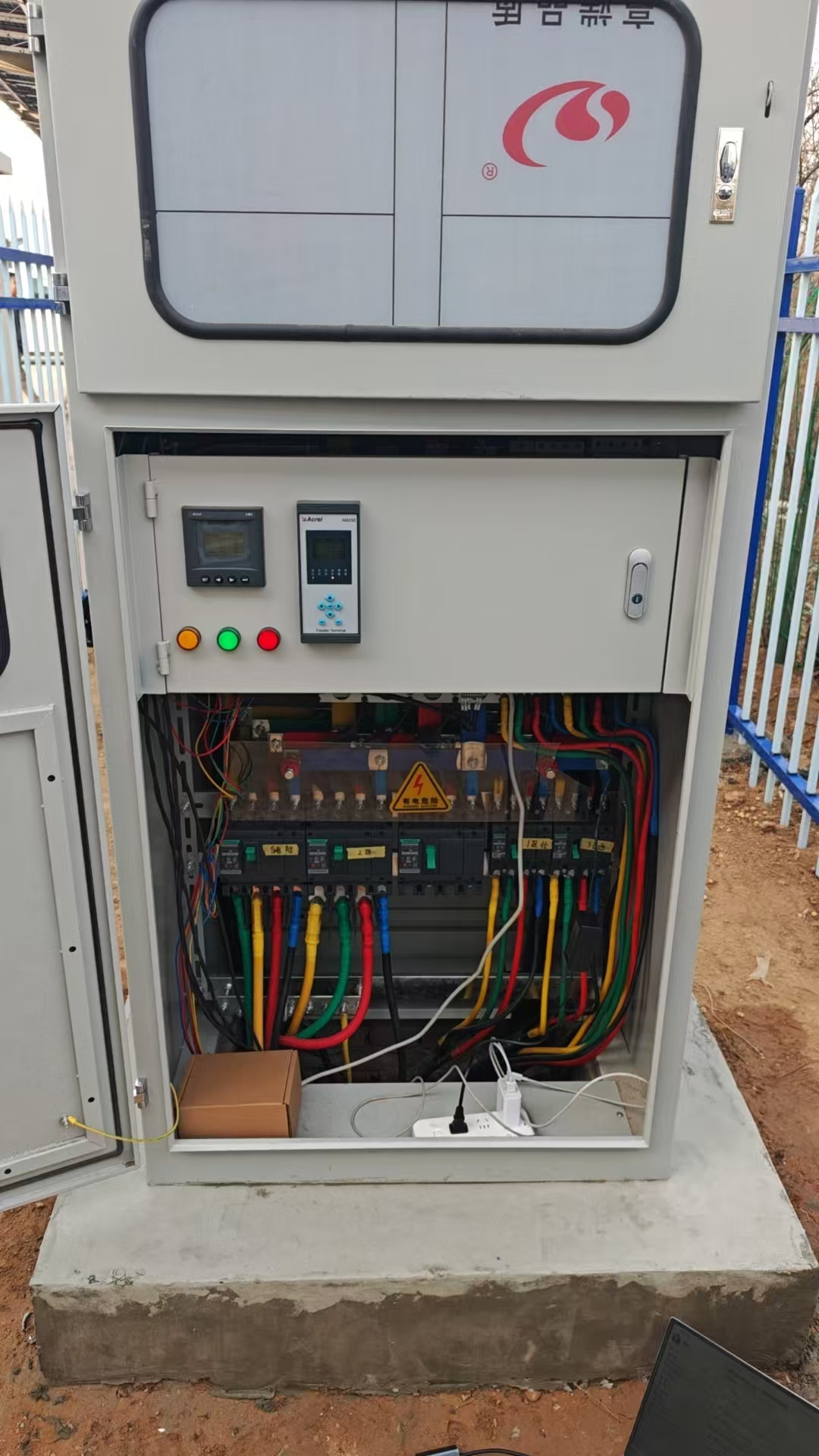

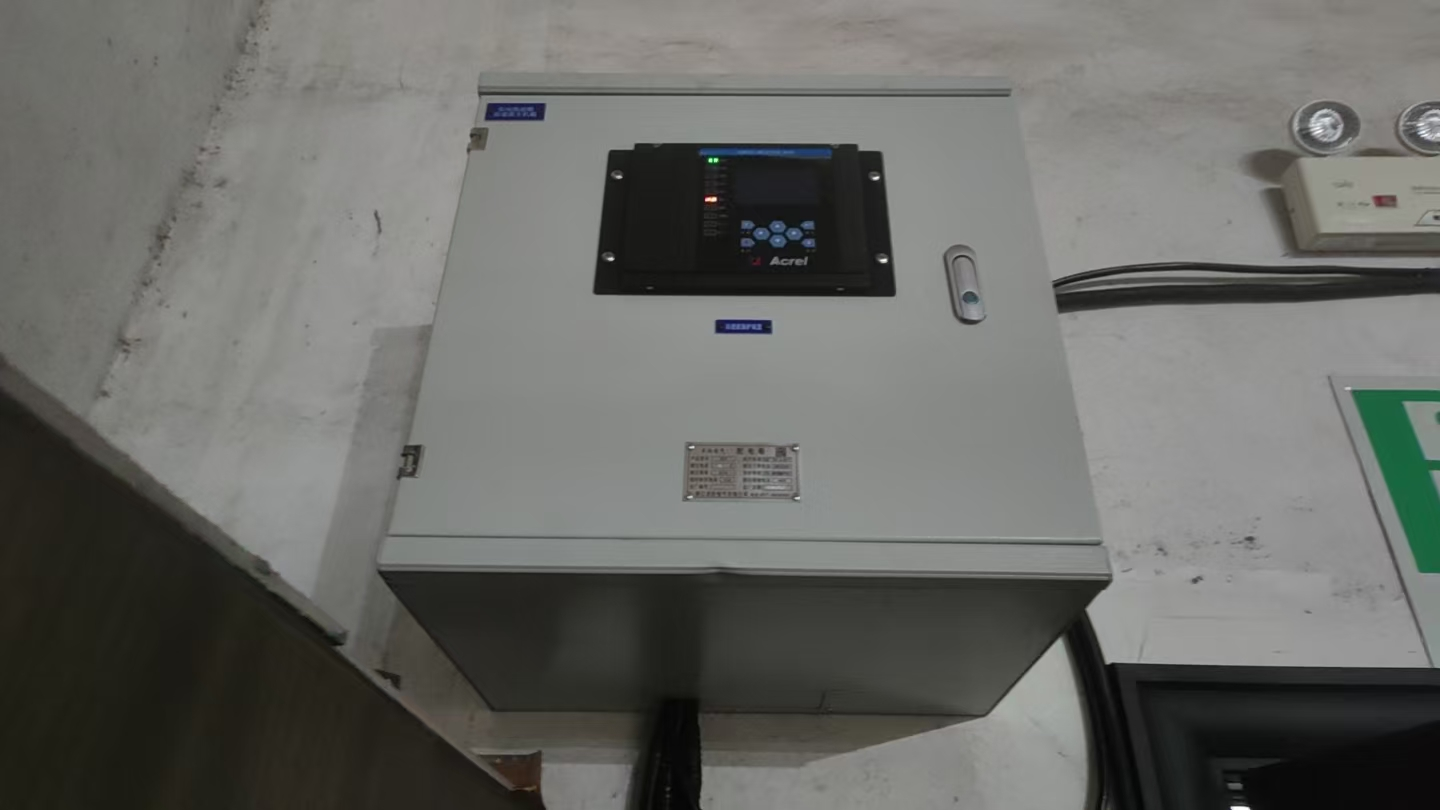

现场安装图片
