三丰mitutoyo12mm数显百分表543-400B

点击次数：684

价格：￥电议

更新日期：2026/9/20 13:42:02

生产地：中国大陆

产品型号：

简单介绍：三丰mitutoyo12mm数显百分表543-400B百分表的个重要的应用就是用来测量形状和位置误差等机械测量，如圆度、圆跳动、平面度、平行度、直线度等，利用百分表来测量机械形位误差有个简单且效率高的方法，就是可以直接利用我们的数据分析仪连接百分表来测量，无需人工读数，数据分析仪软件可对百分表数据进行采集及分析数据，并计算出各测量结果，可以大大提高测量效率

商家名片

黄**

联系我时，请说明是阿仪网看到的，谢谢!

电话: 86***********483
手机: 13*******80
微信:
交换名片后展示联系方式 → →

相关标签：三丰百分表,543-400b,,12mm数显百分表

详细内容

三丰mitutoyo12mm数显百分表543-400B

百分表介绍

利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
百分表是美的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。百分表的圆表盘上印制有100 个等分刻度，即每分度值相当于量杆移动0.01毫米。若在圆表盘上印制有1000个等分刻度，则每分度值为0.001毫米，这种测量工具即称为千分表。改变测头形状并配以相应的支架，可制成百分表的变形种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。

百分表的个重要的应用就是用来测量形状和位置误差等机械测量，如圆度、圆跳动、平面度、平行度、直线度等，利用百分表来测量机械形位误差有个简单且高的方法，就是可以直接利用我们的数据分析仪连接百分表来测量，无需人工读数，数据分析仪软件可对百分表数据进行采集及分析数据，并计算出各测量结果，可以大大提高测量

百分表特点：

1、小型标准2系列千分表

2、大型、易读的液晶显示屏

3、可通过调零/原点设置按钮在任意心轴位置显示调零设置，还可返回到原点位置并显示距离原点的实位置

4、可通过设置上、下限公差进行 GO/±NG 判断，判断结果可按原尺寸显示。

5、通过用户自定义因素，使用公式Ax(x是心轴位移)可以进行简单计算。

6、测量方向可以旋转。

7、应速度有效避免了速错误。

8、千分表盘可旋转330°，易于从所需角度进行读数。
9、带有SPC 数据输出。

百分表技术参数：
显示：液晶显示
长度基准：ABSOLUTE 静电电容型线性编码器
大反应速度：制
测力：参见性能参数
轴套直径： 8mm (ISO/JIS 型) 或3/8＇(ANSI/AGD 型)
测针：带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)或带有#4-48UNF 螺纹的硬质合金球(ANSI/AGD 型)
电池: SR44 (个), 938882
电池寿命: 正常使用情况下约为7,000 小时
尘／水防护等: 达到 IP42防护标准

百分表功能：

原点设置、调零、计数方向转换、GO/±NG 判断、自动电源开/关、内置计算、函数锁定、数据保持、SPC数据输出、英制/公制转换（英制/公制型）

警告：低电压、计算错误、溢出错误、公差限设置错误

百分表选件：
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)

21EZA198：心轴提升杆(12.7mm/.5〞ISO/JIS 型)

21EZA199：心轴提升杆(12.7mm/.5〞ANSI/AGD 型)
21EZA105：心轴提升钮(12.7mm/.5〞ISO/JIS型) *

21EZA150：心轴提升钮(12.7mm/.5〞ANSI/AGD 型) *

21EZA197：心轴提升钮(25.4mm/1〞)
21EZA200：心轴提升钮(50.8mm/2〞)
540774：心轴提升电缆

02ACA571：附加心轴弹簧(用于25.4mm/1〞型号)**

02ACA571：附加心轴弹簧(用于50.8mm/2〞型号)**
101039：带中心耳后盖(12mm/.5＇和50.8mm/2〞，ISO/JIS 型)

101306：带中心耳后盖(12mm/.5＇和50.8mm/2〞，ANSI/AGD 型)

* 不低于测力型
**千分表反向定位时使用

三大按钮

流行的三大按钮设计，用在像ABS ID-N/ID-B抗冷冻Digimatic千分表，使按按钮和操作变得更容易

330°旋转显示

显示表盘可以旋转330°，可以从所需角度轻松读取测量结果

计算：f(x)=Ax

在测量夹具上放置ID-C，设置乘数系数‘A’(任意值)，可以不使用换算表直接得到测量结果，使测量率得到提高

函数锁定

设置函数锁定可以防止由于疏忽改变预置函数的设置，测量结果的可靠性

三丰mitutoyo原装12mm数显百分表543-400B

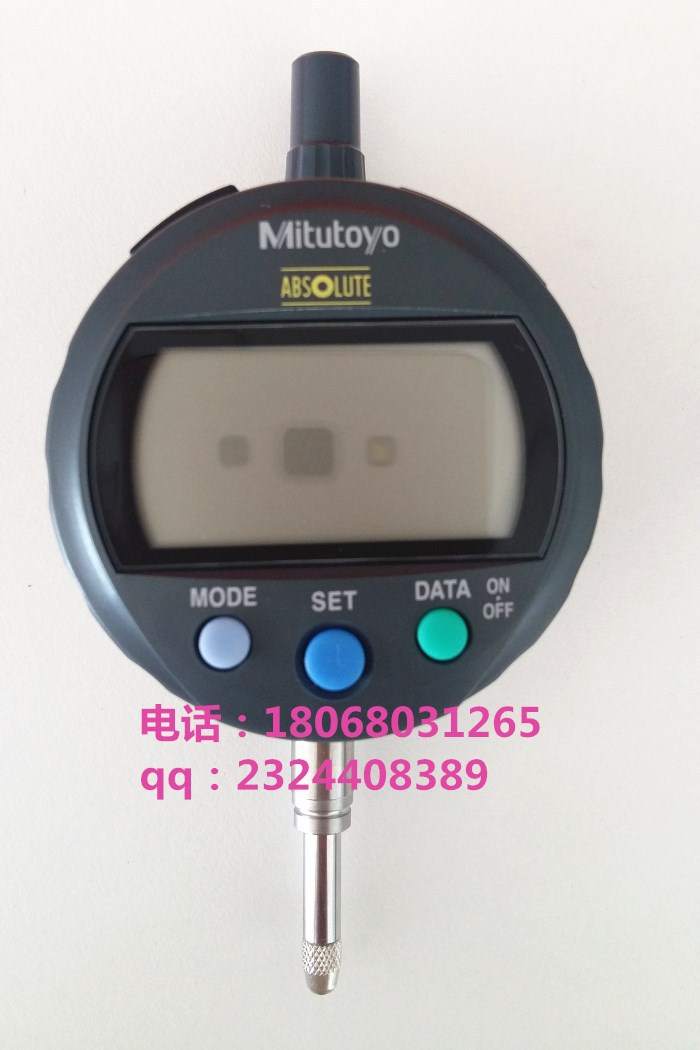

百分表实物图

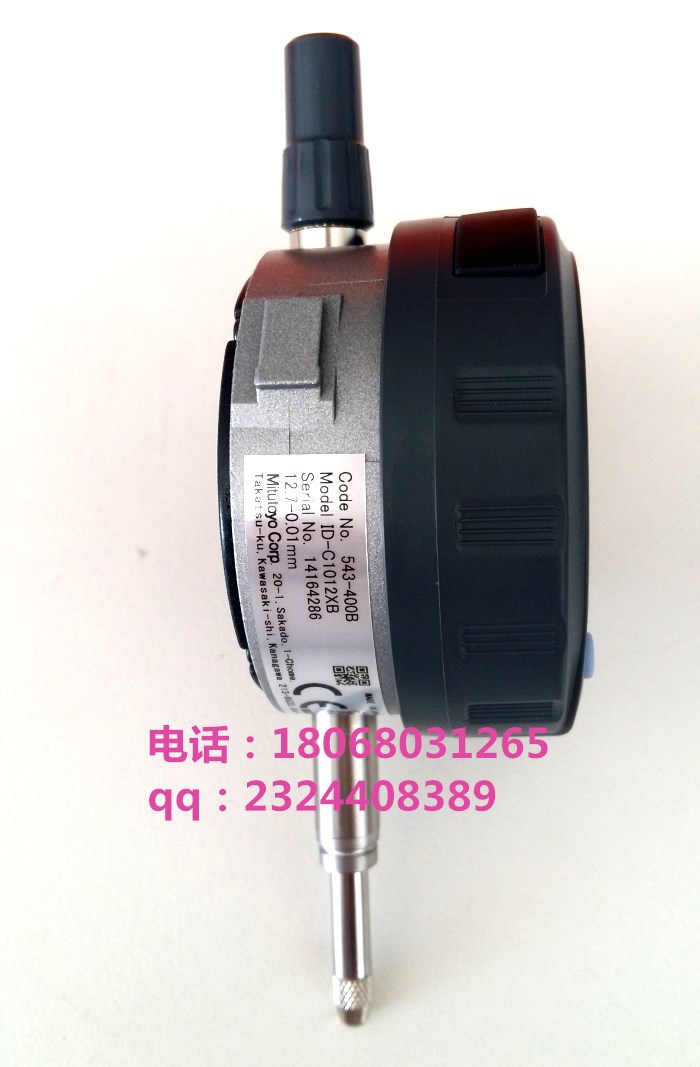

543-400b.1545

性能参数：

公制型:

分辨率*	货号(带耳后盖,平型后盖)		测量范围	精度	测力	备注
0.001mm	543-390	543-390B	12.7mm	0.003mm	1.5N以下	ISO/JIS型
0.001mm	543-394	543-394B	12.7mm	0.003mm	0.4N-0.7N	低测力, ISO/JIS型
0.001mm	——	543-470B	25.4mm	0.003mm	1.8N以下	ISO/JIS型
0.001mm	——	543-490B	50.8mm	0.005mm	2.3N以下	ISO/JIS型
0.01mm	543-400	543-400B	12.7mm	0.02mm	0.9N以下	ISO/JIS型
0.01mm	543-404	543-404B	12.7mm	0.02mm	0.2N-0.5N	低测力, ISO/JIS型
0.01mm	——	543-474B	25.4mm	0.02mm	1.8N以下	ISO/JIS型
0.01mm	——	543-494B	50.8mm	0.04mm	2.3N以下	ISO/JIS型

英制/公制型：

分辨率*	货号(带耳后盖,平型后盖)		量程	精度	测力	备注
.00005〞/0.001mm	543-391	543-391B	.5〞	.0001〞	1.5N以下	ISO/JIS型
.00005〞/0.001mm	543-392	543-392B	.5〞	.0001〞	1.5N以下	ANSI/AGO型
.00005〞/0.001mm	543-395	543-395B	.5〞	.0001〞	04N-0.7N	低测力, ISO/JIS型
.00005〞/0.001mm	543-396	543-396B	.5〞	.0001〞	04N-0.7N	低测力, ANSI/AGO型
.00005〞/0.001mm	——	543-471B	1〞	.0001〞	1.8以下	ISO/JIS型
.00005〞/0.001mm	——	543-472B	1〞	.0001〞	1.8以下	ANSI/AGO型
.00005〞/0.001mm	——	543-491B	2〞	.0002〞	2.3N以下	ISO/JIS型
.00005〞/0.001mm	——	543-492B	2〞	.0002〞	2.3N以下	ANSI/AGO型
.0005〞/0.01mm	543-401	543-401B	.5〞	.001〞	0.9N以下	ISO/JIS型
.0005〞/0.01mm	543-402	543-402B	.5〞	.001〞	0.9N以下	ANSI/AGO型
.0005〞/0.01mm	543-405	543-405B	.5〞	.001〞	0.2-0.5N	低测力ISO/JIS型 ,
.0005〞/0.01mm	543-406	543-406B	.5〞	.001〞	0.2-0.5N	低测力, ANSI/AGO型
.0005〞/0.01mm	——	543-475B	1〞	.001〞	1.8N以下	ISO/JIS型
.0005〞/0.01mm	——	543-476B	1〞	.001〞	1.8N以下	ANSI/AGO型
.0005〞/0.01mm	——	543-495B	2〞	.0015〞	2.3N以下	ISO/JIS型
.0005〞/0.01mm	——	543-496B	2〞	.0015〞	2.3N以下	ANSI/AGO型
