焦炉煤气制LNG分析气相色谱仪排放气/原料气/吸收塔气/脱碳气分析
价格：￥ 电议
品牌名称：普瑞仪器型号：GC-9280 原产地：中国大陆 更新时间：2026/10/16 17:01:13
支付方式：
- 支付宝 微信 银行转账
产品完善度： 访问次数：606
企业档案
会员类型：旗舰版
已获得阿仪网信誉 等级评定
(0 -40)基础信誉积累，可浏览访问
(41-90)良好信誉积累，可接洽商谈
(91+ )优质信誉积累，可持续信赖
阿仪网旗舰版会员：11年
工商认证 【已认证】
最后认证时间：
注册号：**** 【已认证】
法人代表： 【已认证】
参观次数：2037619
详细内容
目前我国在建焦化及焦炉煤气制甲醇、LNG项目有很多，本文拟通过一个经典焦炉煤气制LNG项目的成功案例，来和大家分享下气相色谱在焦炉煤气制LNG项目中的应用情况。
作为一名设计师，除了要有精湛的设计水平，行业动态也应时刻关注，这两年就个人设计工作而言，焦化、焦炉煤气制甲醇、LNG项目相对比较多，可见这类项目近年比较热。个人分析是由于国家将持续推动供给侧结构性改革，我国焦化行业仍以淘汰过剩及落后产能、加强装备水平升级、推广使用干熄焦节能技术、园区化及集约化发展、完善并延伸产业链等为重点发展方向，从而推动实现焦化行业的绿色转型升级。
焦炉煤气作为炼焦过程中最主要的副产品，与煤化工相比，焦炉煤气合成产品具有明显成本优势和很少的政策限制。
综上可知，目前我国在建焦化及焦炉煤气制甲醇、LNG项目会很多，本文拟通过一个经典焦炉煤气制LNG项目的成功案例，来和大家分享下气相色谱在焦炉煤气制LNG项目中的应用。

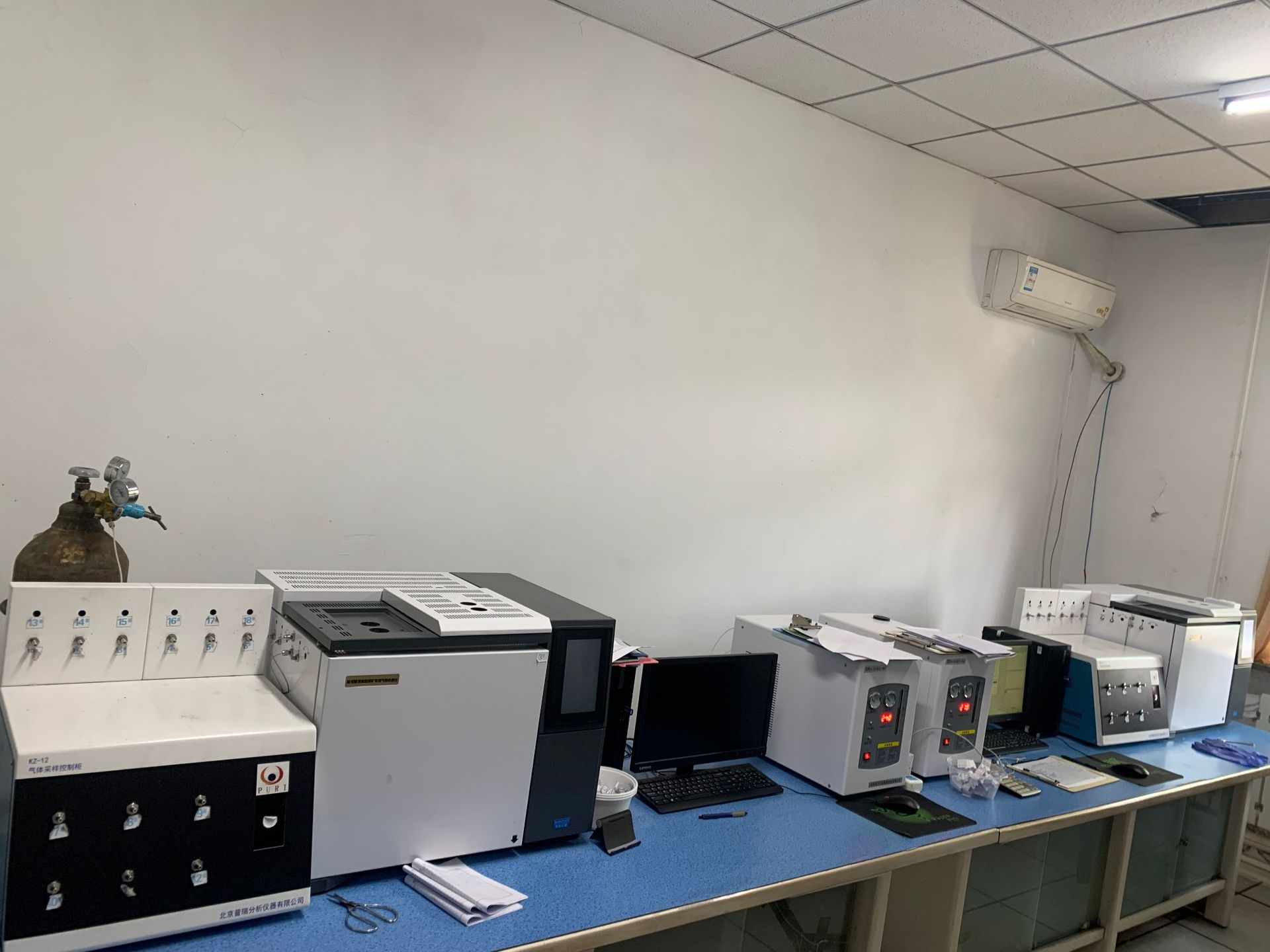

色谱使用实景展示
主要分析项目及控制指标
序号 | 分析项目 | 分析内容 | 控制指标 |
一 | 气柜 |
|
|
1 | 煤气 | O2 | <0.5%(体积) |
二 | 焦炉气压缩 |
|
|
1 | 氮气 | O2 | 0.1(v%) |
三 | 精脱硫 |
|
|
1 | 焦炉气 | H2S | 275mg/Nm3 |
|
| 有机硫(包括二甲基二硫醚噻吩、硫醚、硫氧化碳) | 30mg/Nm3 |
2 | 焦炉气 | H2S | 304mg/Nm3 |
|
| 有机硫 | 1.5mg/Nm3 |
3 | 焦炉气 | H2S | 32mg/Nm3 |
|
| 有机硫 | <0.1ppm |
4 | 焦炉气 | H2S、有机硫 | <0.1ppm |
5 | 焦炉气 | H2S、有机硫 | <30ppb |
6 | 焦炉气 | 分析焦炉气组成 |
|
四 | 甲醇合成 |
|
|
1 | 合成气 | H2 |
|
|
| CO |
|
|
| CO2 |
|
|
| CH4 |
|
|
| N2 |
|
|
| CH3OH |
|
|
| O2 |
|
2 | 热媒 | H2 |
|
|
| CO |
|
|
| CO2 |
|
|
| CH4 |
|
|
| N2 |
|
|
| CH3OH |
|
五 | 合成气压缩 |
|
|
1 | 氮气 | O2 | 0.1(v%) |
六 | 甲醇精馏 |
|
|
1 |
| 甲醇 | 54~58%（wt） |
|
| 乙醇 | 0.16%（wt） |
|
| CO | 0.33%（v） |
七 | MDEA脱碳装置 |
|
|
1 | 原料气 | H2 |
|
|
| CO |
|
|
| CO2 |
|
|
| CH4 |
|
|
| N2 |
|
|
| CmHn |
|
2 | 吸收气 | H2 |
|
|
| CO |
|
|
| CH4 |
|
|
| N2 |
|
|
| CmHn |
|
3 | 脱碳气 | H2 |
|
|
| CO |
|
|
| CH4 |
|
|
| N2 |
|
|
| CmHn |
|
|
| CO2 |
|
八 | 冷剂压缩 |
|
|
1 | 氮气 | O2 | 0.1(v%) |
九 | 螺杆压缩 |
|
|
1 | 氮气 | O2 | 0.1(v%) |
2 | 氮气 | O2 | 0.1(v%) |
十 | 干燥液化装置 |
|
|
1 | 天然气 | 全组份 |
|
2 | 乙烯 | C2H4 |
|
|
| C2H2 |
|
|
| CO2 |
|
3 | 丙烷 | C3 |
|
|
| C5+ |
|
|
| CO2 |
|
4 | 异戊烷 | 异戊烷 |
|
|
| 正戊烷 |
|
|
| C6+ |
|
|
| CO2 |
注：由于涉及部分工艺包，故对分析项目和控制指标做了删减。
从以上分析表格中我们可以看到，此类项目色谱主要用来分析气体、醇类等组分，色谱配置需要看分析项目和控制指标及分析频次，此外还需根据业主实际情况来综合考虑，比如是否有依托的老化验室、是否一些项目不测考虑委托有资质的机构定期来检测等等，比如焦炉煤气制甲醇、LNG等项目，作为原料气焦炉煤气在上游也就是焦化项目中会检测其组分，那作为下游企业是否还需要再检测，这些就需要企业根据自身管理机制等自行决定。
在此类项目中大部分都是常规检测，这类色谱比较好配置，有一些微量组分如硫化时分析有机硫<0.1ppm；脱硫槽出口有机硫<30ppb；干燥液化装置异戊烷中CO2≤50ppm等项目含量很低，就比较难检测，需要选择合适的检测器和色谱柱等。
色谱配置
仪器配置汇总表
序号 | 设备名称 | 单位 | 数量 | 说明 |
1 | 普瑞GC-9280型气相色谱仪 | 台 | 2 | 对排放气、原料气、吸收塔顶气、脱碳气常规组分分析 |
2 | 普瑞GC-9280型气相色谱仪 | 台 | 1 | 煤气、MDEA溶液分析 |
3 | 普瑞GC-9280型气相色谱仪 | 台 | 1 | 焦炉气分析 |
4 | 普瑞GC-9280型气相色谱仪 | 台 | 2 | 精甲醇、杂醇、粗甲醇分析 |
5 | 普瑞GC-9280型气相色谱仪 | 台 | 1 | LNG、混合冷剂分析 |
