CMS-6000 普瑞烟气挥发性有机物（VOCs）性能优势：

• 分析方法采用GC-FID法，符合国家标准方法HJ/T 38-1999和美国EPA标准；
• 可选配ECD、FPD、TCD等多种检测器，以满足不同灵敏度和检出物的需求；
• 系统具有高检测灵敏度，可自动进行高、低量程切换，各目标分析物具有独立的检出限；
• 标准分析时间为1分钟，可提供实时、连续监测数据；
• 自动化程度高，可自动进行管路清洁，仪器维护工作量小；
• 具备实时/定时系统诊断及故障报警功能；
• 内置校准模块，校准周期可设，可实现仪器自动质控；
• FID检测器具有自动点火功能，火焰熄灭后自动关闭燃气系统，保证系统安全；
• 内置一体式工控机，高清彩色液晶触摸屏显示，系统软件采用分层模块化设计，操作界面简洁易于控制；
• 可实时显示系统各部件的运行状态，并对仪器参数进行设置，维护方便；
• 可查看实时/历史监测数据，自动存储数据及图谱，并提供多种报表格式以供选择；
• 具有RS232/485、RJ45、USB等多种数据传输方式，可实现实时数据通讯，并接入环保部门监控平台；
• 具有操作权限限制及密码管控功能，防止操作失误或越权操作；
• 可依据客户需求提供定制化解决方案，包括防爆机柜式、全程高温伴热式和移动监测车式
• 系统组

• 系统组件一：CMS6000系列在线过程气相色谱仪

  色谱仪" src="https://cbu01.alicdn.com/img/ibank/2020/647/514/13453415746_225566040.jpg" max-width="790" style="border: ; visibility: visible; vertical-align: bottom; max-width: 790px; zoom: 1;" />



  VOCs有机污染物在线监控系统的主要部件之一，主要是对采集到的有机废气进行分析，计算出其中VOCs物质的成分及含量，为企业VOCs的治理和排放提供切实的数据依据。

  项目	指标
  检测能力	甲烷、非甲烷总烃、总烃、苯、甲苯、乙苯、二甲苯
  量程	甲烷（0.1-1000）ppm； 非甲烷总烃（0.05-100）ppm/（1-1000）ppm 苯系物（1-10000）ppm
  检测器	氢火焰离子化监测器（FID）
  检出限	0.1ppm（甲烷）；0.05ppm（非甲烷总烃）；0.1ppm（苯系物）
  重复性	RSD≤3%
  分析周期	≤20min
  功率电源	AC220V 50Hz 800W
  工作环境	温度：（5-35）℃，湿度：（20%-90%）RH
  气源要求	载气：高纯氮气或零级空气（>99.995％）； 燃气：高纯氢气 助燃气：零级空气
  输出	4-20mA、RS232/RS485、以太网
  尺寸	19“标准机箱

  系统组件二：温压流模组

  温压流与采样探头相连接，对采集的气体进行加热、稳压、稳流预处理，自带截止阀反吹电磁阀，最终将采集的气体平稳输送到VOCs有机污染物在线监测系统中，提高数据监测的准确度。

  温度	0～400
  压力	-5～5kPa
  压差	0～2kPa
  对应流速	0～20m/s

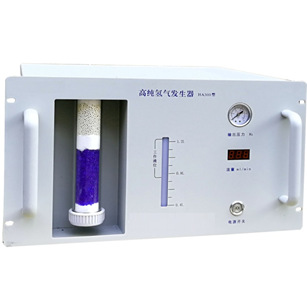

  系统组件三：氢气/空气发生器





  在线系列氢气发生器，为VOCs有机污染物在线监控系统提供高纯氢气，采用氢氧化钾溶液为电解液，具有使用安全，维护方便等优点，可用高纯氢气钢瓶代替。

  型号	PRH300	PRH500
  输出压力	0.4MPa	0.4MPa
  超压保护	0.46MPa	0.46MPa
  最大流量	300mL/min	500mL/min
  气体纯度	优于99.999%	优于99.999%
  实际尺寸	240×350×470mm	240×350×470mm
  电源	AC220V 50Hz 150W	AC220V 50Hz 150W
  整机重量	约17kg	约17kg

  零级空气发生器：采用静音、无油压缩机、不锈钢气罐、高温催化氧化炉、两级干燥管等气路组成。设有自动吸附排除空气中烃类物质，为系统提供无油三级净化空气

•



  工作原理	高温催化氧化
  输出压力	0～0.6MPa
  输出流量	0～1500mL/min
  气体纯度	烃类≤0.1ppm（以碳计）
  催化氧化温度	400℃
  电源	AC220V 50Hz 300W

  系统组件四：伴热过滤一体化采样探头

  特殊设计的伴热过滤一体化采样探头，由于不同行业的VOCs有机废气的成分不同，有些废气中含有水蒸气或者烟尘等，会对实验结果造成影响。针对这种情况特别设计的采样探头，内置过滤系统和伴热系统，将采集的气体过滤同时进行80℃高温伴热，让采集到的废气顺利进入温压流模组中。

  系统组件五：数据采集传输仪

  数据采集传输仪通过数字通道、模拟通道、开关量通道将VOCs在线监控系统的测试数据及运行状态等信息进行存储，并通过系统自带的4G无线网络模块将数据信息通过4G网络上传到VOCs在线数据监测平台上，监测平台已可以通过4G网络将控制命令传输到数据采集传输仪中，数据采集传输仪根据接收到的控制命令对VOCs在线监控系统的运行进行控制。

  系统组件六：4G无线网络模块

  由于VOCs有机污染物在线监控系统的安置地点因为环境限制，有些地点无法安装有线网络，所以单独配置4G无线网络模块，让VOCs在线监控系统通过4G无线网络与VOCs监控平台进行数据交换，更方便在多个地点搭建监控网络。

  如果环境允许的情况下，可以通过有线网络替换掉4G模块，有线网络的数据传输稳定性优于4G模块。

  应用领域





  VOCs有机污染物在线监控系统在化工厂，药厂、石化、印刷、喷涂等企业的高污染区域进行多点部署后，可以构成VOCs有机废气排放监控网络，通过监控平台对整个污染源区的VOCs排放状况进行24小时不间断监测，协助环保部门实时了解所辖区域的污染情况，并制定相应改善措施。
