VisiSens氧分布成像系统
点击次数：39发布时间：2021/7/13
更新日期：2021/7/13 13:00:39
生 产 地：中国大陆
产品型号：
相关标签：我公司也可以提供相关实验服务 详情来电联系
详细内容
VisiSens氧含量成像系统利用一种光化学传感器膜，结合成像技术，可以对样品释放的氧气或样品周边的氧气进行二维成像测量。测量时在样品表面覆盖一层光化学传感器膜，它能把被测物含量转换成光学信号。传感器膜的反应被数码相机记录下来。它能够监测到氧在时间和空间上的变化。
功能特性
操作软件
用户可以通过软件实现图像的采集、处理和分析功能。相机控制界面简单直观，用户可以轻松管理图像的采集和存储。根据具体的实验需求，用户还可以对某些测量进行自定义归组，并进行注释。可以选择采集单张图像或者以时间序列自动记录。
智能测定方法
荧光比率成像（FRIM）是一种能读取光化学传感器膜所获取的信号的方法。比率测量能排除常见的干扰，比如不均一光场的干扰。光化学传感器膜上含有一种对被测物质敏感的染料和一种参照染料，这些染料被固定在一种具有渗透性的聚合物基质上。指示染料能根据被测物质和光化学传感器膜的类型不同发出红色或绿色的荧光，这些荧光是根据被测物质浓度的变化而发生动态淬灭。而参照染料相应的能发出恒量的红色或绿色的荧光。这些释放出来的荧光的量刚好能满足RGB芯片红、绿通道的灵敏度，能被芯片很好的识别并记录。
技术参数
应用 APPLICATIONS
细胞新陈代谢关键取决于局部供氧水平。尤其在二维和三维细胞培养或工程化组织内，位于扩散限制区域(如支架或球状体内)的细胞可能处于低氧水平并发生pH值改变。非侵入式连续二维映射能够在生长条件下直接在培养器内进行，而且可直观显示活体样本内的分析物二维分布情况。
VisiSensTM能够二维可视化显示微流体芯片内的重要培养参数。可通过高分辨率非接触式读取模式对特定位置或整个芯片表面持续进行二维监测。检测新陈代谢热点，记录时序，监测芯片内缺氧、细胞增殖或供氧情况。您将对新陈代谢活动和自然或人工梯度变化产生全新洞见。
氧是沉积物内微生物活动以及各种地球化学和生命过程的关键要素。氧的供给局部差异巨大，例如在分界面、不同深度或海底扰动处。该系统能够直观显示长时间内氧的空间和时间动态。一次测量即可比较多个区域。VisiSensTM可对剖面或样本表面进行非侵入式二维映射。这款便携式设备在实验室和现场均可使用。
植物是氧气的生产者，同时也是氧气的消耗者。将植物叶片表面氧含量可视化显示能够反映亮/暗环境下的氧气变化情况。传感膜附着于树叶表面，将环境空气中的氧气与之隔离，并将相应被分析物水平进行高分辨率显示。使用VisiSensTM甚至能够研究不同花瓣与维管结构并对比其耗氧量。
功能特性
- 对样品的代谢活动进行非入侵式成像测量
- 对活体样本进行成像
- 可自由选择测量条件
- 可靠的识别区域中的O2高低
- 便携式设计、USB供电
- 单幅照片超过100 000个探测点
- 图像处理软件能轻松的计算结果
操作软件
用户可以通过软件实现图像的采集、处理和分析功能。相机控制界面简单直观，用户可以轻松管理图像的采集和存储。根据具体的实验需求，用户还可以对某些测量进行自定义归组，并进行注释。可以选择采集单张图像或者以时间序列自动记录。
- 伪彩图像显示传感器响应情况
- 显示实际像素信息
- 用户自定义感兴趣区域ROI并显示统计数据
- 交互的X轴和Y轴剖面
- Z轴剖面用于已定义坐标下感兴趣区域平均值绘图
- 2D图像显示动力学变化
- 并排比较被选图像
- 传感器响应的伪彩图像与彩色图像的阿尔法混合
智能测定方法
荧光比率成像（FRIM）是一种能读取光化学传感器膜所获取的信号的方法。比率测量能排除常见的干扰，比如不均一光场的干扰。光化学传感器膜上含有一种对被测物质敏感的染料和一种参照染料，这些染料被固定在一种具有渗透性的聚合物基质上。指示染料能根据被测物质和光化学传感器膜的类型不同发出红色或绿色的荧光，这些荧光是根据被测物质浓度的变化而发生动态淬灭。而参照染料相应的能发出恒量的红色或绿色的荧光。这些释放出来的荧光的量刚好能满足RGB芯片红、绿通道的灵敏度，能被芯片很好的识别并记录。
技术参数
- 测量范围：0 – 100%饱和空气（0 – 20.9% O2）
- 响应时间（t90）：30 s
- 传感器膜尺寸：5 x 5 mm2到40 x 40 mm2
- 单张图片数据点：300,000
- 测量温度范围：+ 5℃ - + 45℃
- 相机芯片：增强颜色CMOS
- 图像分辨率：130万像素（1280 x 1024 pixels）
- 放大率：10 – 220倍，取决于适配管
- 视野：~ 2.3 x 2.0 mm2到4.1 x 3.3 cm2；典型~ 1.5 x 1.2 cm2
- 输出：15 fps视频预览（无存储）和0.5 fps全像素图片存储（.png）
- LED数量：8
- 尺寸：长10 cm，直径3.8 cm
- 重量：0.17 kg（不含适配管）
- 材质：全铝合金外壳
- 数字接口：USB2.0，高速USB传输
应用 APPLICATIONS

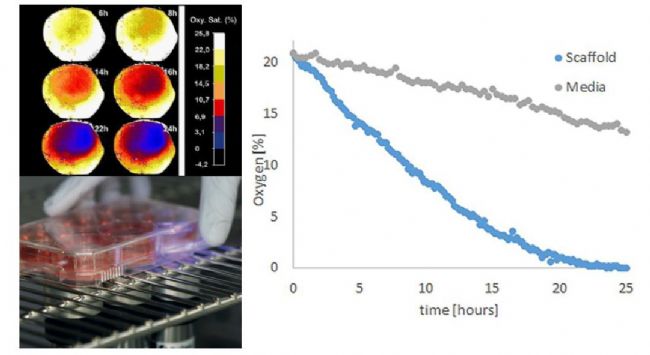

- 细胞培养和工程化组织内氧含量
细胞新陈代谢关键取决于局部供氧水平。尤其在二维和三维细胞培养或工程化组织内，位于扩散限制区域(如支架或球状体内)的细胞可能处于低氧水平并发生pH值改变。非侵入式连续二维映射能够在生长条件下直接在培养器内进行，而且可直观显示活体样本内的分析物二维分布情况。- 微流体非侵入式二维氧映射

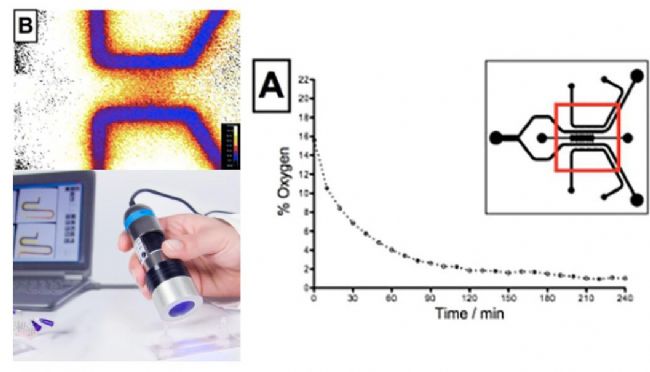

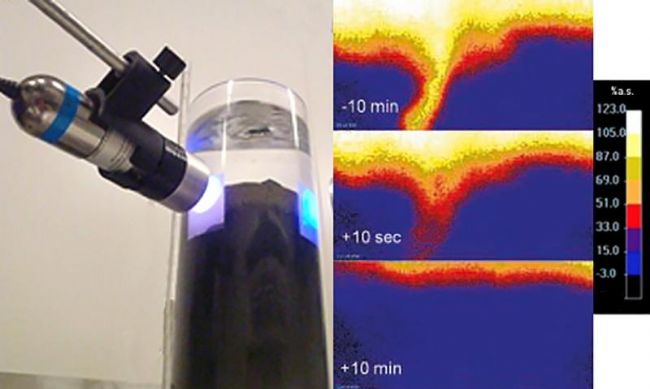

VisiSensTM能够二维可视化显示微流体芯片内的重要培养参数。可通过高分辨率非接触式读取模式对特定位置或整个芯片表面持续进行二维监测。检测新陈代谢热点，记录时序，监测芯片内缺氧、细胞增殖或供氧情况。您将对新陈代谢活动和自然或人工梯度变化产生全新洞见。- 沉积物内氧映射

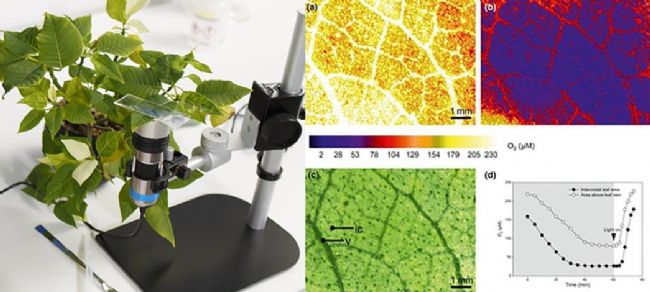

氧是沉积物内微生物活动以及各种地球化学和生命过程的关键要素。氧的供给局部差异巨大，例如在分界面、不同深度或海底扰动处。该系统能够直观显示长时间内氧的空间和时间动态。一次测量即可比较多个区域。VisiSensTM可对剖面或样本表面进行非侵入式二维映射。这款便携式设备在实验室和现场均可使用。- 树叶中氧气呼吸可视化
植物是氧气的生产者，同时也是氧气的消耗者。将植物叶片表面氧含量可视化显示能够反映亮/暗环境下的氧气变化情况。传感膜附着于树叶表面，将环境空气中的氧气与之隔离，并将相应被分析物水平进行高分辨率显示。使用VisiSensTM甚至能够研究不同花瓣与维管结构并对比其耗氧量。优质供应
