《氙灯老化试验箱塑料管道老化方案》

塑料管道凭借轻量化、耐腐蚀、安装便捷等优势，广泛应用于建筑给排水、市政管网、化工输送等领域。但长期暴露于户外自然环境中，塑料管道易受阳光辐射（尤其是紫外线）、温湿度交替等因素影响，出现老化降解，导致力学性能下降、外观开裂、使用寿命缩短，甚至引发泄漏等安全隐患。东莞皓天检测仪器有限公司依托自主研发的氙灯老化试验箱，模拟户外复杂自然老化环境，精准复现阳光辐射、温湿度交变、雨淋等老化因素，对塑料管道的抗老化性能进行全面评估，为管道材料选型、配方优化、生产工艺改进及质量管控提供科学依据，保障塑料管道在全生命周期内的可靠性与安全性。

一、试验目的

本次试验旨在通过东莞皓天氙灯老化试验箱，精准模拟自然环境中的氙灯辐射（模拟全光谱阳光，含紫外线、可见光、红外线）、温湿度交变（模拟昼夜温差与季节气候变化） 及模拟雨淋（模拟自然降雨对管道的侵蚀） 等老化因素，评估塑料管道的外观老化程度（褪色、变色、开裂、粉化、表面光泽度变化）、力学性能衰减（拉伸强度、断裂伸长率、冲击强度、环刚度下降）、化学性能变化（氧化诱导期缩短、分子量降低）及结构稳定性（壁厚变化、尺寸偏差、连接密封性下降）。试验严格遵循 GB/T 16422.2-2014《塑料 实验室光源暴露试验方法 第 2 部分：氙弧灯》、ISO 4892-2:2013《塑料 暴露于实验室光源的方法 第 2 部分：氙弧灯》，确定塑料管道优抗老化方案（目标达到 2000h 氙灯老化后，拉伸强度保留率≥70%、无明显外观开裂），验证氙灯老化试验箱在塑料管道老化测试中的精准性与可靠性，为塑料管道抗老化改进提供数据支撑。

二、实验 / 设备条件

（一）核心设备（东莞皓天定制款）

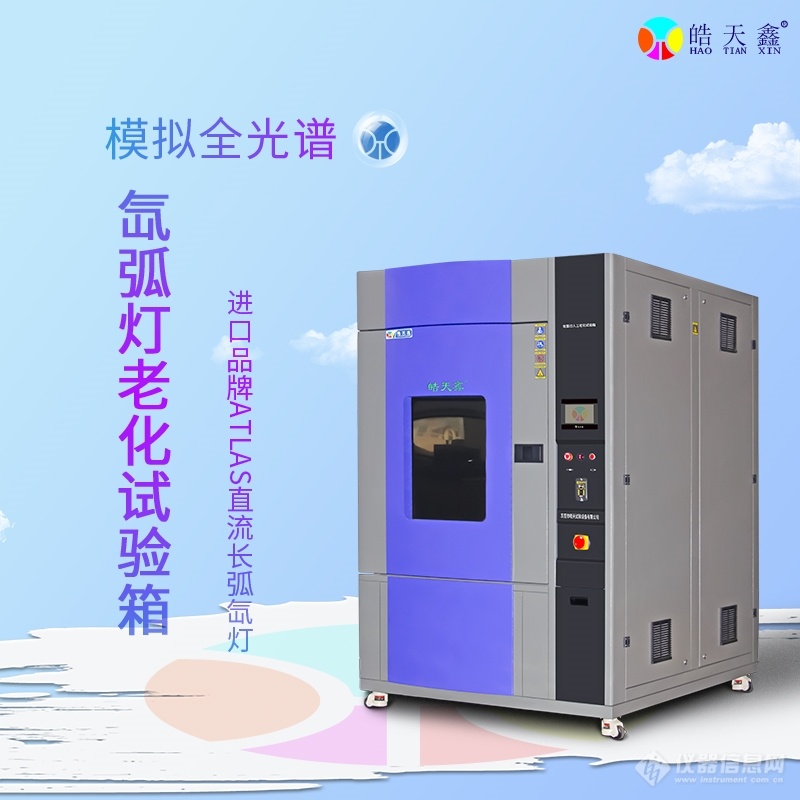

1. 氙灯老化试验箱（HT - Xenon - 2000）

• 辐射参数：采用水冷式氙灯灯管（功率 6.5kW，使用寿命 1500h），光谱匹配自然阳光（300-800nm 波段匹配度≥90%），辐射强度调节范围 30-120W/m²（@340nm），精度 ±2W/m²；配备自动滤光系统，可切换 UV-340（模拟户外紫外线）、UV-313（模拟强老化紫外线）滤光片，满足不同老化严苛度需求；

• 环境控制参数：温度控制范围 30℃-80℃（黑板温度，精度 ±1℃），湿度控制范围 30%-95% RH（精度 ±3% RH）；支持模拟雨淋功能（降雨量 5-20mm/h，降雨时间 0-24h 可调，喷头角度 360° 可旋转，均匀覆盖样品表面），可实现 “氙灯辐射 - 雨淋 - 黑暗 - 温湿度交变” 多模式循环老化；

• 结构设计：有效工作室容积 2000L（可容纳 6 根长度 1m 的塑料管道样品，或 3 根长度 2m 的管道样品），采用 304 不锈钢内胆（耐腐蚀、耐高温，便于清洁），内置可调节样品架（承重≤50kg / 层，高度 0-1500mm 可调，支持管道水平或垂直放置，模拟实际安装状态）；配备石英玻璃观察窗（透过率≥92%，防辐射伤害），内置样品表面温度传感器（精度 ±0.5℃）与管道内部温度监测接口；

• 控制与监测：15 英寸触控屏支持多段老化程序预设（如 “氙灯辐射 8h（60℃，80W/m²@340nm，50% RH）- 雨淋 2h（55℃，10mm/h，60% RH）- 黑暗 4h（45℃，40% RH）” 循环），数据存储容量≥500 万组，支持 USB / 以太网远程数据导出及测试报告自动生成；具备氙灯寿命预警、超温保护、缺水报警、漏电保护等安全功能，确保试验连续稳定运行。

1. 塑料管道老化性能测试系统

• 外观检测仪器：色差仪（测量范围 L0-100，a-128-128，b*-128-128，精度 ΔE*ab≤0.05，检测管道表面褪色等级）；光泽度仪（测量角度 60°/85° 双角度，范围 0-200GU，精度 ±0.2GU，检测表面光泽度变化）；高清工业相机（分辨率 4000 万像素，搭配图像分析软件，测量开裂面积占比、粉化等级，精度 ±0.1%）；

• 力学性能测试仪：材料试验机（测量范围 0-100kN，精度 ±0.1kN，配备管道拉伸、弯曲、冲击专用夹具，检测拉伸强度、断裂伸长率、弯曲强度、环刚度）；简支梁冲击试验机（冲击能量 0.5-50J，精度 ±2%，检测管道常温 / 低温冲击强度）；环刚度试验机（测量范围 0-50kN，精度 ±0.01kN，符合 GB/T 9647-2015 标准，检测管道环刚度变化）；

• 化学性能测试仪：差示扫描量热仪（DSC，温度范围 - 100℃-500℃，精度 ±0.1℃，检测管道材料氧化诱导期 OIT，评估抗热氧老化能力）；凝胶渗透色谱仪（GPC，分子量范围 10³-10⁷Da，精度 ±5%，检测材料老化后分子量分布变化）；

• 结构检测仪器：超声波测厚仪（测量范围 0.5-200mm，精度 ±0.01mm，检测管道壁厚变化）；激光测径仪（测量范围 0.1-500mm，精度 ±0.001mm，检测管道外径尺寸偏差）；密封性测试仪（压力范围 - 0.1-1MPa，精度 ±0.001MPa，检测管道连接部位老化后的密封性能）。

（二）配套设备

• 恒温恒湿试验箱（温度 10℃-70℃，湿度 20%-98% RH，模拟老化后管道储存环境，评估后续性能稳定性）；

• 高低温冲击试验箱（温度 - 40℃~80℃，转换时间≤15s，与氙灯老化试验箱联动，模拟 “氙灯老化 - 温度冲击” 复合环境）；

• 氙灯辐射校准仪（符合 NIST 标准，定期校准试验箱辐射强度与光谱匹配度，确保测试精度）；

• 样品预处理设备（如热风干燥箱，温度 50℃-200℃，用于试验前管道样品除潮、应力释放处理）。

三、试验样品

选取 5 类主流塑料管道，覆盖不同材质、应用场景与结构设计，确保测试结果的全面性与代表性：

1. 样品 1：PVC - U 给水管（P - U1）

规格：DN50，壁厚 3.5mm，材质为硬聚氯乙烯（未添加抗紫外剂），应用于建筑室内给水管网，长期处于半户外环境（如阳台、楼道）；重点测试外观褪色、拉伸强度衰减、表面粉化情况。

1. 样品 2：PE 给水管（P - E2）

规格：DN110，壁厚 6.6mm，材质为高密度聚乙烯（添加常规抗紫外剂），应用于市政户外给水管网，长期暴露于阳光直射环境；重点测试环刚度下降、冲击强度衰减、连接密封性变化。

1. 样品 3：PPR 热水管（P - R3）

规格：DN32，壁厚 4.4mm，材质为无规共聚聚丙烯（添加耐高温抗紫外复合剂），应用于建筑热水输送，需耐受高温与户外间接紫外辐射；重点测试高温老化后拉伸强度、断裂伸长率变化，以及氧化诱导期缩短情况。

1. 样品 4：HDPE 双壁波纹管（P - B4）

规格：DN300，壁厚 8.0mm，材质为高密度聚乙烯（本体抗紫外改性），应用于市政排水管网，长期埋地但顶部可能暴露于户外；重点测试结构稳定性（壁厚、外径变化）、环刚度衰减、抗冲击性能下降。

1. 样品 5：PVC - C 化工管（P - C5）

规格：DN63，壁厚 5.8mm，材质为氯化聚氯乙烯（添加抗腐蚀抗紫外剂），应用于化工液体输送，户外安装且接触腐蚀性介质；重点测试化学性能变化（分子量分布、氧化诱导期）、外观腐蚀老化、密封性下降。

四、试验步骤及条件

（一）预处理（标准环境：温度 23℃±2℃，湿度 50%±5% RH，静置 48h）

1. 对 5 类样品进行初始性能检测：

• 外观性能：色差仪测量管道表面初始色差（L0*、a0*、b0*），光泽度仪检测初始光泽度（G0），高清工业相机拍摄初始外观（无褪色、无开裂、无粉化）；

• 力学性能：材料试验机检测初始拉伸强度（σ0）、断裂伸长率（ε0）、弯曲强度（σb0）、环刚度（S0）；简支梁冲击试验机检测初始冲击强度（αk0）；

• 化学性能：差示扫描量热仪检测初始氧化诱导期（OIT0）；凝胶渗透色谱仪检测初始分子量分布（Mn0、Mw0、PDI0）；

• 结构性能：超声波测厚仪测量初始壁厚（t0）；激光测径仪检测初始外径（D0）；密封性测试仪检测初始连接密封性（压力保持时间≥30min，无泄漏为合格）。

1. 将样品固定在氙灯老化试验箱的样品架上，根据实际应用场景选择放置方式（样品 1、3 水平放置，模拟室内安装；样品 2、4、5 垂直放置，模拟户外市政安装），部分样品（如样品 2、5）连接密封性测试工装；检查设备连接稳定性，根据测试场景预设氙灯老化参数（辐射强度、温度、湿度、雨淋模式）。

（二）不同氙灯老化场景测试

1. 场景一：常规户外老化测试（模拟温带地区户外环境，年均氙灯辐射中等场景）

• 试验条件：采用 UV - 340 滤光片，辐射强度 80W/m²（@340nm），黑板温度 60℃，湿度 50% RH；循环模式 “氙灯辐射 8h - 雨淋 2h - 黑暗 4h”，总老化时长 2000h；

• 过程监测：每 400h 取样检测一次，色差仪测量色差变化（ΔE*ab，要求≤4.0 为合格），光泽度仪检测光泽度衰减率（(G0 - Gt)/G0×100%，要求≤40% 为合格）；材料试验机检测拉伸强度保留率（σt/σ0×100%，要求≥70% 为合格）、断裂伸长率保留率（εt/ε0×100%，要求≥60% 为合格）；每 800h 检测一次环刚度（St/S0×100%，要求≥80% 为合格）、氧化诱导期（OITt/OIT0×100%，要求≥60% 为合格）。

2. 场景二：强紫外老化测试（模拟热带地区户外环境，高氙灯辐射场景）

• 试验条件：采用 UV - 313 滤光片，辐射强度 110W/m²（@340nm），黑板温度 70℃，湿度 40% RH；循环模式 “氙灯辐射 10h - 雨淋 1h - 黑暗 3h”，总老化时长 1200h；

• 过程监测：每 200h 记录样品外观开裂、粉化情况（开裂面积占比≤2%、粉化等级≤2 级为合格），色差仪检测褪色等级（ΔE*ab≤6.0 为合格）；简支梁冲击试验机检测冲击强度保留率（αkt/αk0×100%，要求≥50% 为合格）；激光测径仪检测外径偏差（|Dt - D0|/D0×100%，要求≤2% 为合格）；试验结束后，检测分子量分布变化（PDI 变化≤0.5 为合格）。

3. 场景三：氙灯 - 高温复合老化测试（模拟高温地区户外环境，紫外与高温叠加场景）

• 试验条件：采用 UV - 340 滤光片，辐射强度 90W/m²（@340nm），黑板温度 75℃，湿度 35% RH；循环模式 “氙灯辐射 12h - 黑暗 12h”，总老化时长 1500h；

• 过程监测：每 300h 检测管道壁厚变化（|tt - t0|/t0×100%，要求≤3% 为合格），差示扫描量热仪检测氧化诱导期缩短情况（OITt≥50% OIT0 为合格）；材料试验机检测弯曲强度保留率（σbt/σb0×100%，要求≥65% 为合格）；密封性测试仪检测连接部位密封性（压力保持时间≥20min，无泄漏为合格）；实时监测样品表面粉化速率（粉化量≤5mg/cm² 为合格）。

4. 场景四：氙灯 - 温度冲击复合老化测试（模拟昼夜温差大地区，紫外与高低温交替场景）

• 试验条件：进行氙灯老化（UV - 340 滤光片，80W/m²@340nm，60℃，8h），再转入高低温冲击试验箱（-30℃~70℃，高低温各保持 3h，转换时间 15s），循环 150 次，总时长（8 + 6）×150 = 2100h；

• 过程监测：每 30 次循环检测管道结构稳定性（壁厚偏差≤4%、外径偏差≤3%、无明显变形为合格）；简支梁冲击试验机检测低温冲击强度（-30℃下 αkt≥40%αk0 为合格）；密封性测试仪检测老化后连接密封性（压力保持时间≥25min，无泄漏为合格）；试验结束后，全面检测拉伸强度与断裂伸长率（保留率分别≥65%、55% 为合格）。

（三）测试后恢复与评估

1. 将所有样品从试验设备取出，在标准环境下静置 72h，消除热应力与内应力影响后，再次全面检测外观、力学、化学及结构性能，对比初始数据计算各指标衰减率；

1. 综合分析不同老化场景下样品的抗老化短板，确定各塑料管道实际抗氙灯老化等级，提出针对性改进方向。

五、数据采集与分析

1. 氙灯老化参数记录

氙灯老化试验箱自动存储氙灯辐射强度、黑板温度、湿度、雨淋量、循环阶段时长、灯管运行时间等参数，生成 “时间 - 辐射强度 - 温度 - 湿度 - 雨淋量” 曲线，确保每个测试场景的参数偏差在标准允许范围内（辐射强度偏差 ±2W/m²，温度偏差 ±1℃，湿度偏差 ±3% RH，雨淋量偏差 ±1mm/h），数据保留周期≥5 年，可与不同地区自然老化数据对比分析（如热带地区年氙灯辐射量约为温带地区的 1.6 倍）。

1. 样品性能数据

• 外观性能：统计不同场景下各样品的平均色差 ΔE*ab、光泽度衰减率、开裂面积占比、粉化量；分析氙灯滤光片类型（UV - 340vsUV - 313）、辐射强度每提升 10W/m² 对外观老化速率的影响（如 UV - 313 波段老化速率较 UV - 340 快 2.5 - 3.5 倍）；

• 力学性能：记录拉伸强度保留率、断裂伸长率保留率、冲击强度保留率、弯曲强度保留率、环刚度保留率；计算不同老化时长下力学性能的平均衰减速率（如常规场景 2000h 后，样品 1 拉伸强度平均衰减 32%）；

• 化学性能：统计氧化诱导期缩短率、数均分子量 Mn 下降率、重均分子量 Mw 下降率、分子量分布 PDI 变化值；分析高温对化学老化的加速作用（如氙灯 - 高温场景下，样品 3 氧化诱导期缩短率较常规场景快 1.9 倍）；

• 结构性能：记录壁厚偏差率、外径偏差率、连接密封性压力保持时间变化；统计不同场景下结构失效的比例（如氙灯 - 温度冲击场景下，样品 4 结构失效比例达 18%）；

• 失效数据：记录各样品出现外观开裂、力学性能

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
