冷却塔的选择、配置与安装

1）冷却塔选择：主要依据是冷却循环水量。冷却塔名义流量应满足冷水机组要求的冷却水量，冷却塔进水、出水温度应分别与冷水机组冷凝器的出水和进水温度相一致；

2）封闭型冷却塔：对冷却循环水的水质要求高，或者冷却塔周围污染较重，含尘浓度较高；

3）噪声：根据冷却塔安装位置和周围环境对噪声的要求，考虑选择普通型、低噪音型和超低噪音型冷却塔；

2 冷却塔分类

冷却塔是循环冷却水系统中的一个重要设备。目国产的冷却塔定型产品大致有逆流式冷却塔、横流式冷却塔、射流式冷却塔、蒸发式冷却塔等四种类型，常用的是逆流式冷却塔、横流式冷却塔两种。

逆流式冷却塔

横流式冷却塔

冷却塔及冷却水箱的设置位置

冷却塔设置在屋顶上

冷却水箱设置在制冷机房内

当冷却水循环水量较大时，为便于补水，应设置冷却水箱。冷却水箱可以设在制冷机房地面上，也可设在屋面上。

冷却水箱设在屋面上

当制冷站建筑的层高较高时应将冷却水箱设在屋面上，以减少冷却水泵的扬程，节省运行费用。

数台冷却塔并联设在多层建筑的屋面上或者设在高层建筑裙房的屋面上时，应将共用冷却水箱设在并联冷却塔旁边的屋面上。

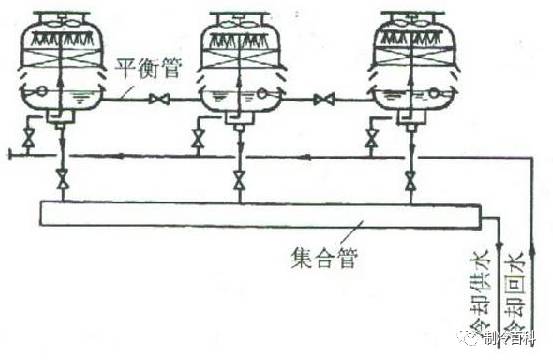

当数台冷却塔并联使用时，要特别注意避免因并联管路阻力不平衡而造成水量分配不均现象。因此，一冷却塔的进水支管和出水支管上均要安装电动控制阀； 二各个冷却塔的集水池之间采用均压管连接；三是采用比进水干管大两号的出水集管。

冷却水的补水量

蒸发损失—与冷却水的温度有关，到温度降为5℃时，蒸发损失为循环水量的0.93%；当温降为8℃时，则为循环水量的1.48%。 飘逸损失—与冷却塔出口风速有关，国产质量较好的冷却塔的飘逸损失约为循环水量的0.3%～0.35%。

排污损失—与循环水中矿物成分、杂质的浓度增加有关，通常排污损失为循环水量的0.3%～1.0%。

其它损失—包括在正常情况下循环泵的轴封漏水，个别阀门、设备密封不严引起渗漏，以及当冷却塔停止运行时冷却水外溢损失等。

综上所述，采用逆流式冷却塔，对离心式冷水机组的补水率约为1.53%；对溴化锂吸收式冷水机组的补水率约为2.08%。如果概略估算，制冷机组冷却水系统的补水率为循环水量的2%～３％。

冷却水的水质处理

对于开式冷却塔循环水系统，由于水与大气直接接触进行热、质交换，因而冷却循环水的水质较差，如不及时进行水处理，势必影响制冷机的正常运行和损坏冷却设备和管道附件。

对于冷却水的处理，包括阻垢处理和缓蚀阻垢处理，杀菌、灭藻，去除泥沙和悬浮物等方面。一般多采用定期加药法，并在冷却塔上配合一定量的溢流来控制PH值和藻类生长。溢流用测量冷却水的导电率（反映了浓度大小）来控制，使各种杂质浓度得到稀释。

冷却水管保温

1）室内冷却水管：不需要保温；

2）室外暗装冷却水管：是不需要保温；

3）室外明装冷却塔出水管：在较炎热地区或日照较强的地方，需要保温；

4）保温材料：一般采用带有网格线铝箔贴面的玻璃棉，其厚度可取25mm。
