便携式多通道静态应变仪直销-济南西格马
点击次数：249
价格：￥电议
更新日期：2025/12/2 1:31:32
生 产 地：中国大陆
产品型号：
详细内容
．概述
ASM2-30/20/10应变仪是济南西格马公司自主研发的款高性能的产品。主要测量静态应变，用户可据此再计算应力、残余应力。该应变仪集应变采集、液晶显示、存储、打印为体，应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间可靠地工作，可广泛安全地应用于工业现场、企业研发测试中心、大学教学实验。
ASM2-10为10通道，ASM2-20为20通道，ASM2-30为30通道。
二．主要功能
1.测量各种线弹性材料的静态或缓慢变化的应变
2.采集的应变数据可以数字显示
3.测量结果可以现场打印，内置打印机，可任意打印各通道的通道号、应变值及当时刻
4.手动切换通道
5.每个通道,手动软件清零，无需预调平衡箱
6.RS232，可直接连接PC机（不能与打印机同时工作。可选配相关应变、应力测试记录软件）
7.针对各种应变片，可灵活设置其灵敏度系数
8.长寿命触摸按键
9.内置万年历及时钟，掉电保护
三．应用域
1.机械工程及制造设备
2.高铁、汽车、轮船等交通设备
3.电力、动力工程
4.桥梁和道路
5.材料参数测定
6.冶金、石油、化工

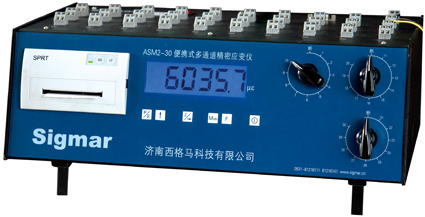

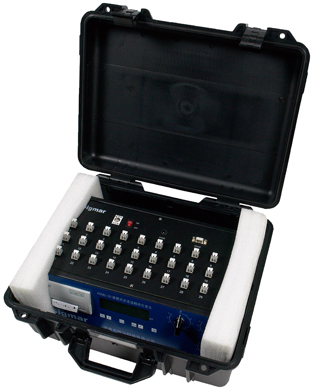

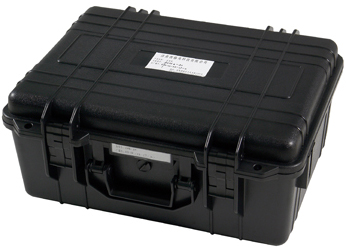

四．产品照片
五、技术指标
| 型号 性能参数 | ASM2-30/20/10便携式多通道精密应变仪 |
| 特点 | 静态、高精度、多通道、接桥简单、操作简单、便携、自带显示和打印机；经济实惠 |
| 测试内容 | 应变 |
| 接传感器类型 | 应变片 |
| 测试信号 | 应变 |
| 测试范围 | -30000～30000με |
| ADC | 24位,∑-Δ |
| 通道数 | 30/20/10 |
| 通讯 | RS232（配相关PC显示记录软件；不能与打印机同时工作） |
| 采样率 | 10 S/s |
| 分辨率 | 0.1με |
| 误差1 | 0.05%D±0.3με |
| 温漂2 | 1με/℃ |
| 时漂3 | 3με/24h@-5000με |
| 接桥方式 | 半桥公共补偿(所有通道共享个补偿应变片) |
| 通道切换 | 手动旋钮切换通道 |
| 清零 | 每个通道,手动软件清零，无需预调平衡箱 |
| 显示、操作 | 自带6位单色数字液晶、键盘 |
| 打印 | 自带微型打印机（320点/行），测量结果可以现场打印，可任意打印各通道的通道号、应变值及当时刻 |
| 时间设置 | 内置万年历及时钟，掉电保护 |
| 灵敏度设置 | 应变片灵敏度可设置，并存在仪器内部 |
| 内置测试软件 | 具有设置、测试等功能，可显示应变测试结果，可存储和打印 |
| 配套PC显示记录软件 | ASM2便携式应变显示、记录软件 |
| 抗干扰 | 静态应变测量过程中，允许在被测材料上电钻打孔、电焊、等离子切割等操作 |
| 接线端子 | 夹式直插 |
| 功耗 | 9W（打印时）, 4W（不打印时） |
| 电源 | 9-12VDC 2A（标配220VAC输入/ 9-12VDC 2A输出的电源适配器） |
| 工作温度 | -10～50℃ |
| 尺寸 | 408mm×246mm×148mm |
| 重量 | ASM2-30：4778g；ASM2-20：4458g；ASM2-10：4138g |
上标：
1、20℃～30℃内，测量值D的误差典型值
2、20℃～30℃内，温度漂移典型值
3、24小时的时漂典型值

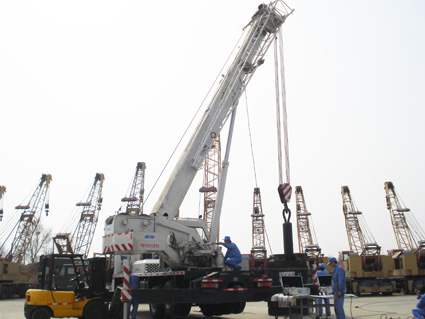

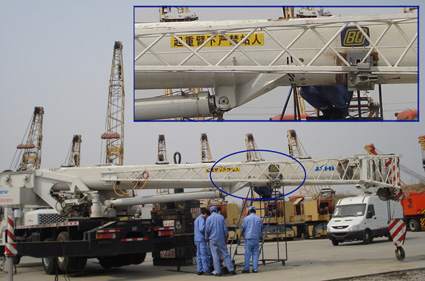

六、应用案例
ASM2-20应用

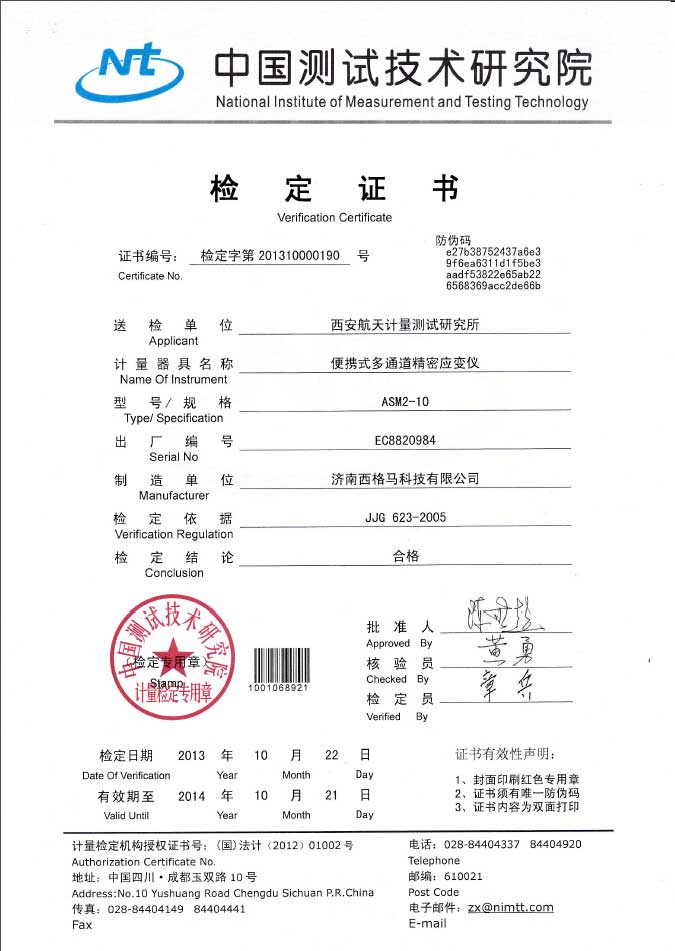

校准证书查看：ASM2-10 校准证书.pdf
ASM2系列 便携式多通道精密应变仪 数据手册V0.32.pdf
版本：V0.32 发布时间：2014-03-28 下载
