振动时效设备和工艺哪家好-济南西格马
点击次数：303
价格：￥电议
更新日期：2025/12/2 1:31:32
生 产 地：中国大陆
产品型号：
详细内容

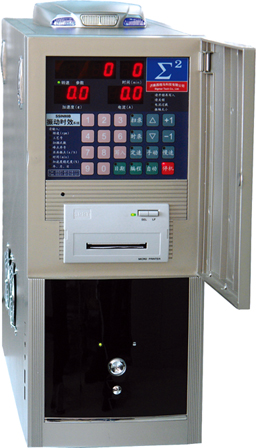

SSIN 先哲(数码)型振动时效设备
★SSIN 先哲(数码)型振动时效仪可通过超手动，在线地进行振型分析，可方便、高效、准确地去除非标工件众多关键部位的应力
★利用科学全自动功能，可对大批量同种工件自动科学地进行处理
★可实现简易人机对话
适用于：各种非标工件及大批量定型产品
针对要求方便、科学、快速、准确去除各种非标工件的应力的用户，Sigmar开发了种数码显示的以遥控振型、在线打印、超手动、多振型时效为主要特征的基于高速CPU的振动时效软件及硬件，该设备兼有科学全自动功能。它既可以灵活高效地利用超手动处理各种工艺参数不熟悉的工件，也可快速、方便、全自动、准确地处理已熟悉的大批量生产的工件。
、主要功能如下：
1、超手动（含局部扫描、四档调速、局部打印、识别、时效）
2、超编程
3、在线打印、识别
4、科学全自动
5、单功能按键
6、多振型时效
7、可遥控识别振型
8、局部扫频
9、人机对话
10、无槽永磁电机
11、局部打印
12、过载、过流、过速保护
13、主机、电机均采用强、弱电隔离
14、多峰值识别
二、本系列参数如下：
| 型号 参数 | SSIN80B | SSIN100-1B | SSIN100B | SSIN150B |
| 电机调速范围（r/min） | 1000~8000 | 2000~10000 | 2000~11000 | 2000~12000 |
| 大激振力（kN） | 35 | 30 | 15 | 10 |
| 电机功率（kw） | 2.2 | 1.5 | 1.2 | 0.6 |
| 可处理工件单件大重量（t） | 350 | 300 | 150 | 30 |
| 稳速精度（r/min） | ≤1 | |||
| 加速度显示范围（g） | 0~25.5 | |||
| 定时范围（min） | 1~99 | |||
| 可储存自动工艺数 | 39 | |||
| 自动时次可处理共振峰数 | ≤8 | |||
| 键盘调速档位 | 4 | |||
| 动态时效可扫描打印次数 | 9 | |||
三、每套设备硬件如下：
2、永磁直流激振器壹台
3、YD－1加速度传感器及其安装磁座壹套；
4、用卡具两个、减震胶垫四个、工具壹套；
5、用电机电缆壹套、屏蔽线壹条、电源线壹条；
6、备件有：光电对管贰个、保险管拾个、屏蔽线壹条、电机电缆壹套、打印纸拾卷、焊锡热缩管等若干、碳刷壹对；
7、教材壹套、有关出厂文件壹套、使用说明书壹套
综合特点：去应力准确、效率高、灵活、多功能。
适用厂家类型：多品种、大批量。
灵活的在线打印功能，令时效效果更充分、效率更高、电机寿命更长、噪声更少
1、振在线全程扫描、全程打印
2、在线打印、监测时效效果
3、振后在线局部扫描、局部打印
4、振后单峰值局部扫描、局部打印
如下图梁形工件（a），扫描得a-n曲线如图（b）,根据科学振动时效原理，进行振型分析后由图（c）（d）显然可见：共振频率n1 可重点消除A区应力,n2可重点消除B区应力。于是：
假设残余应力在A区，选振幅高的频率n2去时效则对A区没有效果，也即误时效；
假设残余应力在B区，选频率值低的频率n1去时效，B区也达不到效果，也即误时效；
假设A、B区均有残余应力，若只选择其中个峰值（即单峰值）时效则总有区没有效果，即漏时效；因为只有n1、n2双峰值处理才能使A、B区都有效；
假设A、B区中只有个区域有残余应力，既用n1又用n2去时效工件就会带来时间的浪费、无谓的电机损耗及噪音，也可能导致工件薄弱环节的疲劳，也即乱时效。
所以，针对有效工艺参数事先不熟悉的工件，若不分析工件应力位置，不分析现场峰值及振型与工件区域的对应关系，盲目采用设备的全自动时效方式去时效，则常会带来误时效、漏时效、乱时效。
由于振动时效控制箱（主机）只能识别a-n曲线（b）；而振型只能靠操作者去现场亲自识别。相反，操作者只有根据残余应力分布、利用先哲型振动时效设备的超手动及在线打印功能去现场识别振型、然后反过来选择频率才可能达到准确去应力的时效效果。
故障自诊断、人机对话
Sigmar在数码振动时效设备面板上设计了组光电二管灯，它们可根据主机内部的程序运行及整个系统的运行情况或亮或灭，以此来表示不同状态，来指示操作输入参数或指令或警告操作者机器所处的状态，或时效工艺执行情况.
超编程 ：
1、为提高效率，减少振动、噪声、电机损耗，增大工作范围或保护范围，可用口令编程设定系统工作的低转速值、高转速值及过载保护电流值。对于额定工作区间为1000-10000r/min的设备，例如：若已知某个工件只在3500r/mi 处有固有频率，则可设定系统的低值、高转速值分别为3000r/min和4000r/min。这样，开机后系统就自动快速稳定在3000r/min,，并在3500r/min附近时效，之后升速到4000r/min时就自动停机。这免去了1000-3000r/min及4000-10000r/min两个区间的无意义振动、噪声、电机损耗。 若已知某工件必须在10180r/min处时效就可将低、高转速分别设定为 9600r/min、11000r/min（电机可以短时超过额定转速10%），这样系统就只能在该转速区间工作。又如某工件某个峰值总是过载，那么可临时将过载电流值调大（不得超过额定电流的10%）来完成该峰的时效。
2、为便于大件用大电机，小件用小电机，台主机通过按键输入口令即可匹配多种规格的激振器，这可避免用外部开关切换可能被他人误动而烧毁电机。
3、还设计了人机对话功能，编程时可告知目主机状态、提示下步工作，并对误操作报警。
4、可编制、固化定幅工艺、定速工艺、稳幅工艺、动态时效工艺、大构工件处理工艺、多峰值处理工艺、复杂构件处理工艺等多种自动工艺。
5、可编辑、打印工作日期、工艺卡等。
应用实例
70t重的卷板机机架在时效

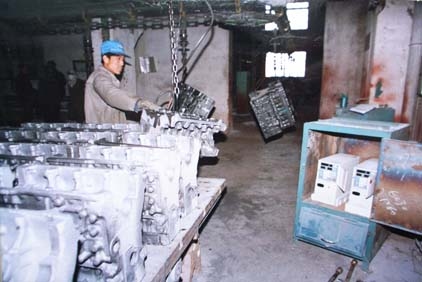

发动机缸体铸件生产线，采用由本型号设备控制的振动时效批量处理工作平台
线缆机械振 动时效
发动机缸体 振动时效
液压机部件 振动时效
发动机缸体发动机
