.概述
ASM1.0型 残余应力测试仪仪是济南西格马公司自主研发的款高性能的产品。可测量6路静态应变和2点应力或残余应力。它集应变采集、彩色液晶显示、存储、打印为体，应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间安全可靠地工作，可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。
二.主要功能
1.可接2个应变花，同时测量2个点应力，自动切换6个通道应变；即，测量时不需手动切换通道，大限度地保证各个方向
应变的同时性，保证应力的准确性
2.应变片灵敏度可设置
3.弹性模量、泊松比、残余应力盲孔法释放系数等可设定
4.可几乎同时测量2点的应力，自动计算、显示并打印出2点的主应力σ1、σ2、主应力方向θ，及ε0、εα、ε2α及角
度应力σ0、σα、σ2α及等效应力σ
5.可通过U盘以TXT格式实时记录、监测应力、应变对时间的变化，通过PC机及Sigmar用软件以曲线方式回放（选项）
6.可长导线补偿
7.内嵌打印机
8.可通过USB接口将存储在仪表内的测试结果以Excel格式转存到U盘，再通过PC进行处理。
9.可自动、方便地测量工件的残余应力：不但适用于盲孔应变释放系数A、B已知的材料；而且，对于A、B未知的材料，也
可自动通过相关的理论公式换算出较为准确的释放系数，较为精确地测出残余应力。事实上，大量的被测材料的A、B是
未知的，是不方便或没有用试验标定的；不同材料的应变释放系数相差非常大，测试时，若不考虑不同材料的差别，残
余应力的计算结果将完全错误
10.可消除打孔引起的附加应变的影响，精确测量、计算残余应力
11.可针对某工况下2种材料，套用不同材料常数，准确测量该2种材料的应力
12.可通过送入工件的截面参数，方便地在线输出工件多个指定截面的工作载荷
13.可海量储存测量结果，并方便地列表、查询、打印
14.采用5.7″真彩液晶屏及用人性化机壳，直观、方便
三.应用域
1.机械工程及制造设备
2.高铁、汽车、轮船等交通设备
3.电力、动力工程
4.桥梁和道路

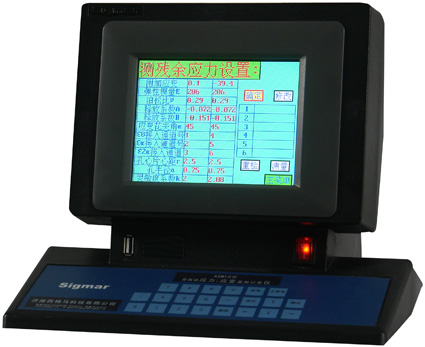

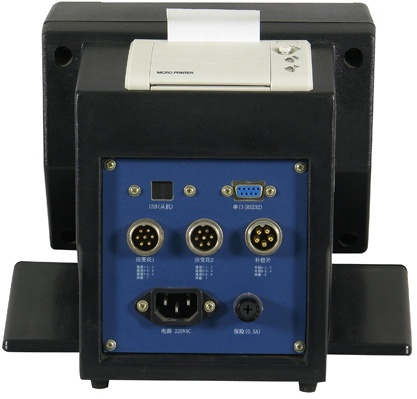

四.产品图片
五、技术指标
| 型号 性能参数 | ASM1.0型 全自动 应力、应变监测记录仪 |
| 特点 | 静态、高精度； 可同时测2种材料的应力；可自动计算残余应力释放系数，可消除打孔塑性误差； 5.7″真彩液晶屏和内嵌打印机； 自身可海量存储、列表；也可插U盘导出测试结果，并在PC上以表格形式显示 |
| 测试内容 | 应变；应力、残余应力 |
| 接传感器类型 | 应变片 |
| 测试信号 | 应变 |
| 测试范围 | -15000～15000με |
| ADC | 24位,∑-Δ |
| 通道数 | 6 |
| 通讯 | U盘导出数据 |
| 同步性 | 6通道自动巡检采集 |
| 巡检采样率 | 1圈/s |
| 分辨率 | 0.1με |
| 误差1 | 0.05%D±0.3με |
| 温漂2 | 1με/℃ |
| 时漂3 | 3με/24h@-5000με |
| 接桥方式 | 半桥公共补偿（6对1，或3对1） |
| 清零 | 手动软件同时清零6个通道，无需预调平衡箱 |
| 显示、操作 | 真彩液晶人机界面，下拉式菜单，可输入或查询各种选项及材料参数；键盘操作 |
| 显示内容 | 显示2个应变花中各三个方向的应变值ε0、εα、ε2α； 也可显示2点的应力或残余应力的σ1、σ2、θ 及其变化 |
| 打印 | 自带微型打印机（320点/行），现场打印2点各3个方向应变或2点的大、小主应力及主应力方向等测试结果 |
| 数据存储与回放 | 可海量储存测量结果，可方便地在液晶屏上列表、查询、打印 |
| 时间设置 | 内置万年历及时钟，掉电保护 |
| 2种材料设置 | 同时设置2种材料的弹性模量、泊松比、应变片灵敏度，并存在仪器内部 |
| 内置测试软件 | 具有设置、测试等功能，可显示应变、应力或残余应力，可存储和打印 |
| 应力释放系数处理 | 残余应力盲孔法释放系数可设定，也可自动换算出较为准确的释放系数 |
| 附加应变设置 | 可设置附加应变，消除打孔引起的塑性变形，精确测量、计算残余应力 |
| PC回放 | 通过U盘，可导出测试结果并在PC上以表格形式显示 |
| 抗干扰 | 允许在被测材料上电钻打孔、电焊、等离子切割等操作 |
| 接线端子 | 航空插头 |
| 电源 | AC 220V电源输入 |
| 工作温度 | 0～50℃ |
| 尺寸 | 265mm×255mm×216mm |
| 重量 | 2313g |
上标：1、20℃～30℃内，测量值D的误差典型值
2、20℃～30℃内，温度漂移典型值
3、24小时的时漂典型值
六、与打孔仪配合测试残余应力（盲孔法）
RSD1型 测残余应力打孔仪 针对平面、边角、直角等测试环境，可实现多方位测量；显微镜调节，显微镜中有栅格线
与应变花精确对中；转速可调节控制，减少温升对测试的影响。
RSD1型 测残余应力打孔仪整体图
平面打孔装置
直角打孔装置 角焊缝打孔装置
主要技术指标
● 高精度显微镜：0.01mm；
● 高精度自锁紧卡具：φ0.02 mm；
● 钻孔直径：1.0－3.0mm；
● 调速范围：0～2600r/min。
相关消耗品(用户可自行选择数量)
①.三轴应变花(BSF120-1.5CA-T)
②.环形接线端子(38-22-1)
③.粘结剂(495)
七、应用案例

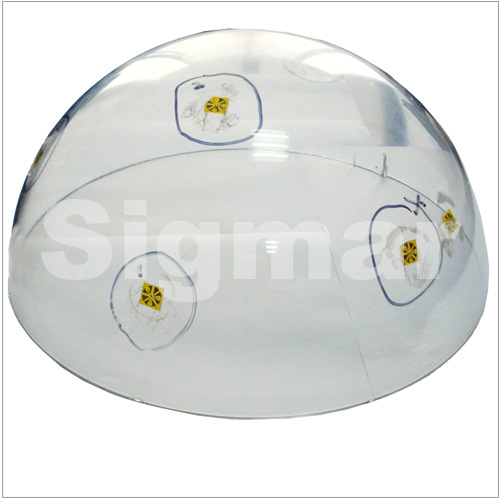

宇航员太空服面罩残余应力测试

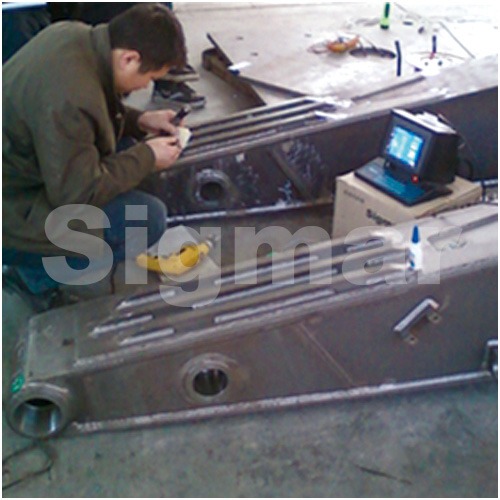

挖掘机抖杆、动臂焊接残余应力
