ASMD2系列动态应力应变仪

．概述
ASMD2-16/8是济南西格马公司自主研发的同系列性能高的同步动态应力应变仪，与本公司用计算机软件配合使用，主要测量静态和高速动态应变、应力、残余应力，还可测量位移、压力、温度等其它物理信号。该应变仪所用的A/D、DSP、存储器、网络通信等芯片以及电桥所配的精密电阻均精选自国际电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间安全可靠地工作，可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力等物理量综合测试。

二．主要功能
1．测量各种线弹性材料的静态应变应力和高速变化的动态应变应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等, 可长导线补偿,去除导线电阻引起的系统误差。
2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等, 测残余应力时，可去除打孔引起的系统误差。
3．可以测量各种物理信号
（1） 次直接测量信号
ａ．基本信号：应变信号、差分电压信号
ｂ．扩展信号：根据两种基本信号经计算可测量压力、力、载荷、扭矩、位移、温度等各种物理信号
（2） 二次计算生成信号
应力信号、残余应力信号、根据种或多种次直接测量信号（利用软件中各种复杂高函数）生成任意虚拟信号
4．计算机软件主要功能
（1）所有次直接测量信号的数据都可以实时保存
（2）所有被测物理信号的数据实时以表格形式显示

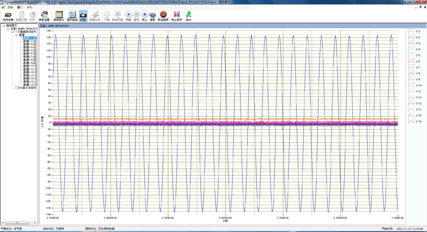

（3）所有被测物理信号的波形实时显示
a.信号随采样次数变化的曲线

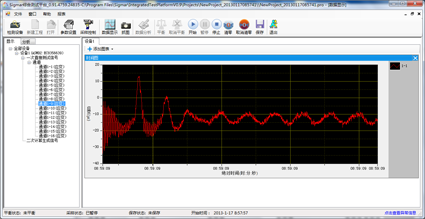

b.信号随时间变化的曲线

c.信号Y随信号X变化的X－Y曲线

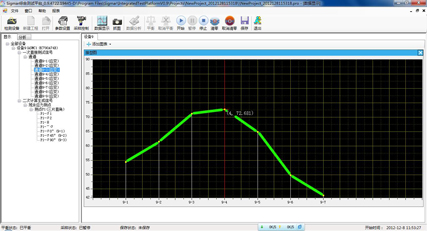

d.被测工件随时间变化的振型图

（4）强大的实时数据分析功能

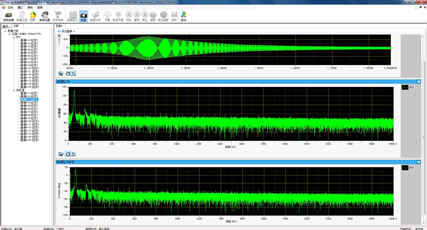

a．FFT频谱分析
b．功率谱分析

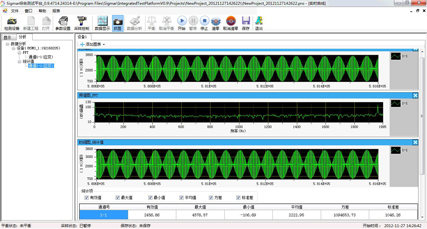

c．统计分析：大值、小值、平均值、有效值、方差、标准差

（5）强大的事后数据回放、数据处理、数据分析、图形处理等功能

（6） 数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进步处理

三．应用域
1.航天航空：测量火箭、导弹、飞机等飞行器在飞行过程中的动态弯矩、扭矩、剪力，以及飞行引起的热应力。
2.机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位移、温度、应变应力综合测试；机床导轨的残余应力测试；冲压设备的动态应变应力测试。
3.高铁、汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的应变及振动测试。
4.电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力、温度、压力综合测试。
5.土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
6.桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
7.材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
8.冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

四、产品图片

五、技术指标

上标：1、20℃～30℃内，测量值D的误差典型值
2、20℃～30℃内，温度漂移典型值
3、24小时的时漂典型值

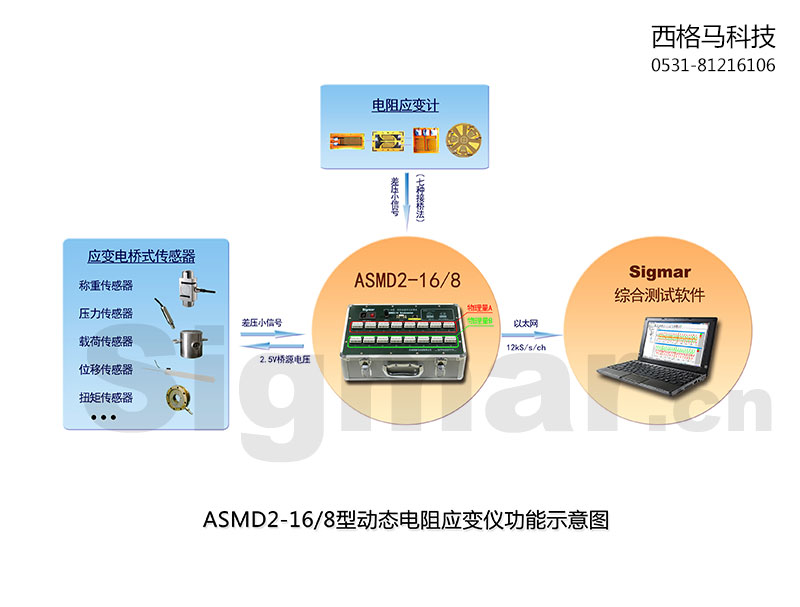

六、功能示意图

七、应用案例：

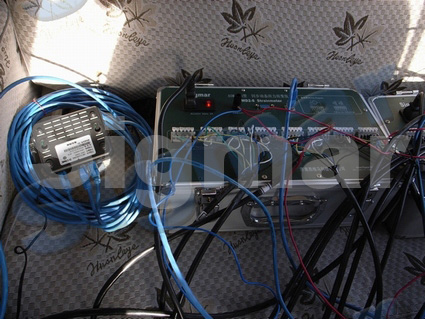

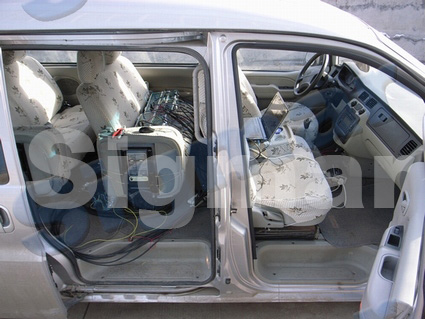

黄海汽车使用本设备进行路载测试

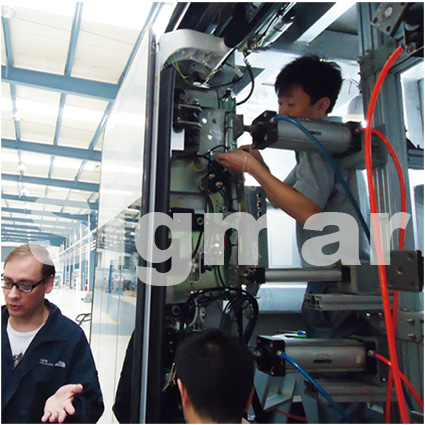

高铁车门紧固件应力测试

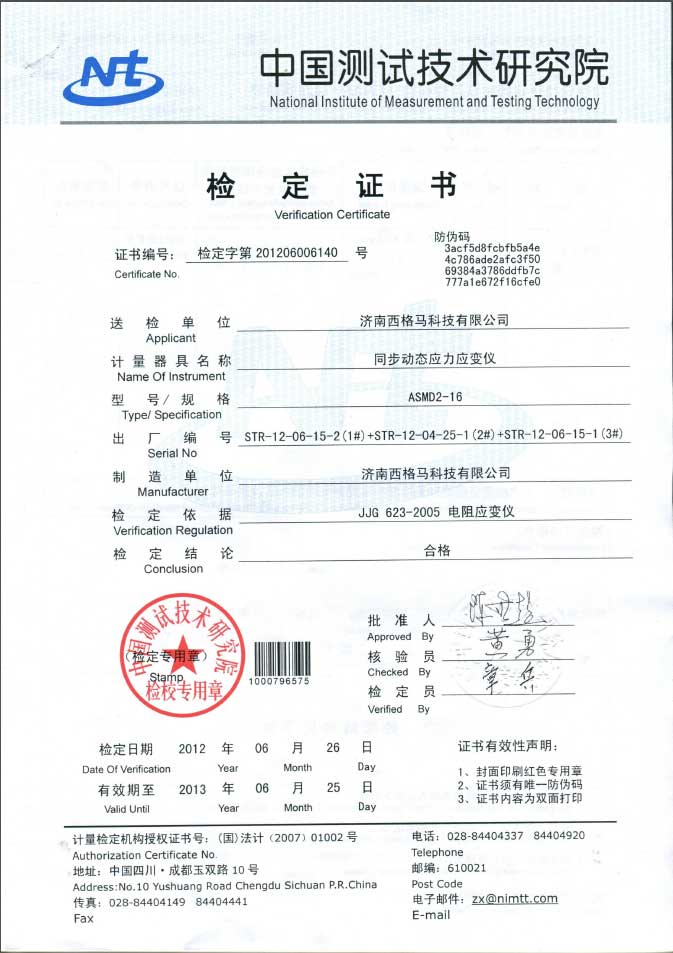

校准证书查看：ASMD2系列 校准证书.pdf
