．概述
ASMB1-16、ASMB1-8是济南西格马公司自主研发的同系列性能高的静态电阻应变仪，与本公司用计算机软件配合使用，主要测量静态应变、应力、残余应力，还可测量电压、电流、位移、压力、温度等其它静态物理信号。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，还进行了严格的泄露电流、绝缘等、绝缘强度等安全规程测试，因而测量精度高、线性好、温漂小，可长时间可靠地工作，可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力等物理量综合测试。

二．主要功能
1．测量各种线弹性材料的静态或缓慢变化的应变、应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩
石、混凝土、复合材料、植物、塑料、橡胶等。
2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及
其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等，还可去除测残余应力打孔引起的系统误差。
3．可以测量各种物理信号
（1） 次直接测量信号
ａ．基本信号：应变信号、差分电压信号、单端电压信号
ｂ．扩展信号：电流、压力、力、载荷、扭矩、流量、温度（热电阻、热电偶、或其他温度传感器）、位移、速度等各种物理信号（传感器须直
接输出或通过适配器转换成三种基本信号）
（2）二次计算生成信号
应力信号、残余应力信号、根据种或多种次直接测量信号（经软件中各种复杂高函数运算）生成的任意虚拟信号
4．计算机软件主要功能
（1）所有次直接测量信号的数据都可以实时保存
（2）所有被测物理信号的数据实时以表格形式显示


（3）所有被测物理信号的波形实时显示
a. 信号随采样次数变化的曲线


b. 信号随时间变化的曲线


c. 信号Y随信号X变化的X－Y曲线


d. 被测工件随时间变化的振型图


（4）强大的事后数据回放、数据处理、数据分析、图形处理等功能

（5）数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进步处理

三．应用域
1.机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位
移、温度、应变应力综合测试；机床导轨的残余应力测试。
2.高铁、汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的
应变应力测试。
3.电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受
热后的应变应力、温度、压力综合测试。
4.土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5.桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6.材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
7.冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

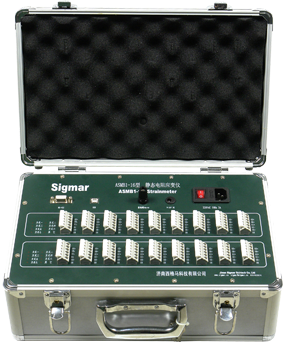

四．产品照片

五．主要指标

上标：1、20℃～30℃内，测量值D的误差典型值

2、20℃～30℃内，温度漂移典型值

3、24小时的时漂典型值

技术指标

1. ADC分辨率：24位

2. ADC类型：Sigma-Delta

3. 应变仪与计算机通讯方式：RS485/422转USB

测试信号通道数：16/8通道每台，多台ASMB1-16/8应变仪可连接到台电脑上同时工作，具体数量根据USB接口扩展的数量而定

4. 每8通道组，每组采集相同的物理信号

5. 每通道信号采样率fs（Samples/second）： 1、2、5、10

6. 测试下述三种基本信号时的技术指标（开机预热半小时测得）

(1)应变信号

a. 电桥激励电源（V）：2.5、5.0

b. 电桥连接方式：1/4桥、半桥公共补偿、半桥对补偿、半桥无横向效应、半桥有横向效应、 全桥无横向效应、全桥有横向效应共七种

c. 应变计阻值（Ω）：60、120、350、700、1000

d. 电桥平衡范围（Ω）：应变计阻值 × ±1%

e. 应变测量范围（με）：－60000～＋60000

f. 非线性：小于0.02%

g. 应变测量分辨率（με）：0.1、0.5、1（可选）

h. 应变显示分辨率（με）：0.1、0.2、0.5、1、2、5、10

i. 应变测量误差：±(D×0.05%±0.3με

六、功能示意图

六、应用案例

滚压轮毂残余应力

塑料油杯残余应力测试
