应力可量化式振动时效系统-济南西格马

★应变、应力可量化

★应变片作传感器

★USB通讯接口

★动应变可抓拍

★振动时效参数、过程、结果可量化

基于本公司振动时效设备发明利（ZL200410003053.5），通过开发应变对时效的动态检测过滤技术及应变量化软件，Sigmar解决了振动时效工艺参数无法定量选取、效果无法直观、定量地观察、评判这难题。

适用于军工、航天、航空、科研院所

　以加速度计作传感器的常规VSR设备能识别电机转速及工件安装传感器的位置的加速度振幅大小。根据加速度幅值对电机转速即（a-n）曲线，常规设备可识别工件的共振频率；由于振幅与动应力没有必然联系（如：工件端部振幅大，动应力可能很小）。所以，常规设备无法识别工件动应变、动应力大小,也就无法对工艺参数及效果进行量化选择和评定。
根据振动时效机理，只有动应力与残余应力叠加到定程度，残余应力才能得到释放，也即动应变、动应力决定了工件的时效效果。为此，Sigmar发明了以应变片作传感器的振动时效技术，它可动态在线检测工件的振动时效动应变或动应力及残余应变或应力释放，实现了工艺参数选择及效果评定的量化处理。

该技术特点如下：
、定量选取参数
可记录动应变—转速扫频曲线，识别工件在任转速下的动应变及其共振峰值，从而推算出动应力，直至找出满足佳动应变或动应力要求的转速，后有效降低工件的残余应力。
二、定量观察时效过程
可在时效过程中看到应变的释放。可记录应变释放-时间曲线。
三、定量地观察时效结果
可观察到应变（应力）的总释放量;振可直接测残余应力，振后也可直接打盲孔测出振后残余应力。

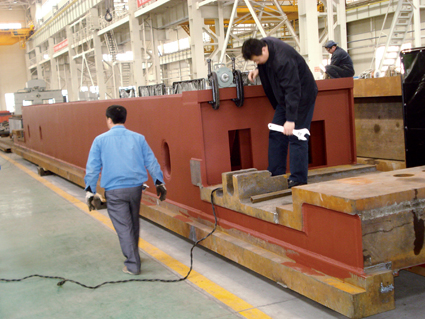

SQUAT系列振动时效设备具体功能如下：

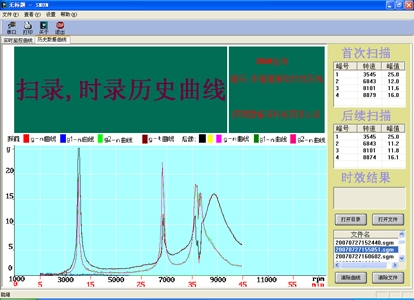

1、可在时效扫描时记录各方向动应变对转速的曲线，并识别各峰值出现时动应变及相应转速值
2、在时效时，可记录并打印动应变对时间的变化
3、在大液晶上自动同时显示三个方向应变值及主应力、主应力方向，无须手动按键切换
4、既可单接加速度传感器处理工件，也可同时接应变片及加速度计两种传感器工作
5、10寸日本原装进口真彩液晶
6、在对工件扫频升速时，设备可以同时对工件某点多个方向或对工件多个点同时刻的应变或加速度进行采样、识别、记录、并同时打印多条扫频曲线：三条动应变对转速曲线及其峰值数据，条加速度对转速曲线及其峰值数据。这样可避免漏选、误选工艺参数；可避免工艺效果的误判
7、多个通道参数窗口（三个应变通道，个加速度通道）
8、应变测量范围：0～±100000με
9、应变片灵敏度可设置　
10、应变分辨率：0.1με
11、适用于各种线弹性固体材料，弹性模量、泊松比、释放系数均可设定
12、外接应变片阻值：120Ω±2%
13、可测量并自动计算和打印出主应力σ1、σ2及主应力方向θ
14、可同时测量个应变花（即三个通道）的数据，以保证各个方向动应变的同时性，从而保证应力的准确性
15、动应变可抓拍
16、开发了USB接口，可将扫频过程及应变等数据用U盘拷出传送到PC机处理、分析并储存
17、操作员只需稍加培训，即可掌握应变片粘贴技术。对某种工件，只需拿个工件，贴片次即可找到佳转速，以后就可根据这转速使用常规振动时效设备去处理剩余的工件了。

系统硬件如下：

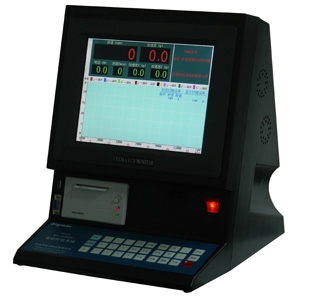

1、振动时效控制箱壹台
2、永磁直流激振器壹台
3、JZ-10加速度传感器及其安装磁座壹套
4、用卡具两个、减震胶垫四个、工具壹套
5、用电机电缆壹套、屏蔽线壹条、电源线壹条
6、备件有：色带壹条、航空插座壹个、打印纸拾卷、焊锡热缩管等若干、屏蔽线壹条、电机电缆壹套、碳刷壹对、光电对管贰个、保险管拾个、
7、教材壹套、有关出厂文件壹套、使用说明书壹套
8、应变花屏蔽线三条，每条3米长
9、应变花 20片
10、接线端子 10个
