步进电动机

一般电动机都是连续旋转，而步进电动却是一步一步转动的，故叫步进电动机。每输入一个冲信号，该电动机就转过一定的角度（有的步进电动机可以直接输出线位移，称为直线电动机）。因此步进电动机是一种把脉冲变为角度位移（或直线位移）的执行元件。

步进电动机的转子为多极分布，定子上嵌有多相星形连接的控制绕组，由专门电源输入电脉冲信号，每输入一个脉冲信号，步进电动机的转子就前进一步。由于输入的是脉冲信号，输出的角位移是断续的，所以又称为脉冲电动机。

随着数字控制系统的发展，步进电动机的应用将逐渐扩大。

步进电动机的种类很多，按结构可分为反应式和激励式两种；按相数分则可分为单相、两相和多相三种。

图1是反应式步进电动机结构示意图，它的定子具有均匀分布的六个磁极，磁极上绕有绕组。两个相对的磁极组成一组，联法如图所示。

下面介绍反应式步进电动机单三拍、六拍及双三拍通电方式的基本原理。

一、单三拍通电方式的基本原理

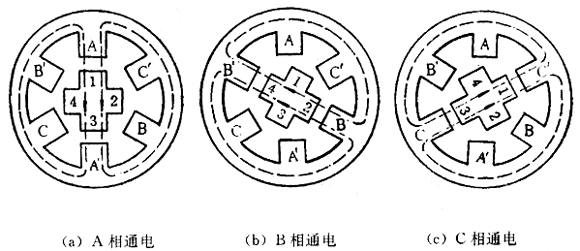

设A相首先通电（B、C两相不通电），产生A-A′轴线方向的磁通，并通过转子形成闭合回路。这时A、A′极就成为电磁铁的N、S极。在磁场的作用下，转子总是力图转到磁阻最小的位置，也就是要转到转子的齿对齐A、A′极的位置（图2a）；接着B相通电（A、C两相不通电），转了便顺时针方向转过30°，它的齿和C、C′极对齐（图2c）。不难理解，当脉冲信号一个一个发来时，如果按A→C→B→A→…的顺序通电，则电机转子便逆时针方向转动。这种通电方式称为单三拍方式。
