灌区测流的解决方案

1、测流解决方案

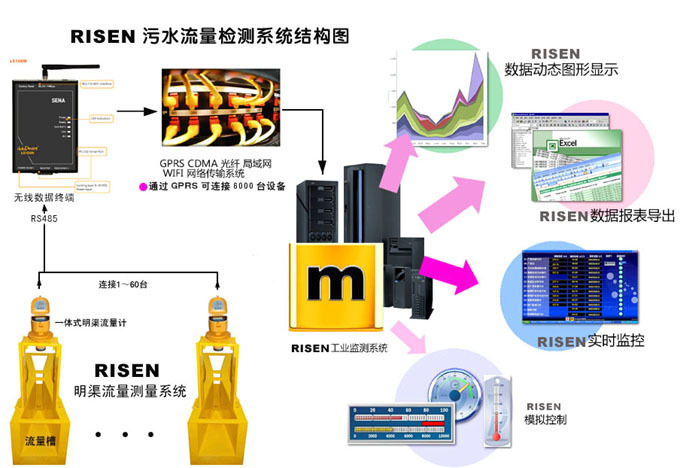

灌区测量测量系统包括：监控点（测量点），通信平台，监控中心（信息中心）三大部份组成。监控点用于测时实测量当前的流量数据，通过通信平台把当前数据传输到监控中心，监控中心通过数据分析处理将数据生存数据库并显示出目前数据状态并查询历史情况。

支渠斗渠流量大，水位流量关系稳定，在渠首记录水位的动态变化来计算水量。农渠流量小，水位-流量关系不稳定，需增设巴歇尔槽，通过记录水位的动态变化来计算过水量。

配合管理过程，农渠在同一时间只对一个用户供水，通过记录某户用水的开始和结束时间，实现计量到户。

2、监测点

监测点由流量槽、明渠流量计，供电系统等组成。

在支渠、斗渠、农渠上设置固定的流量槽，根据流量大量，可采用不同型号的流量槽（巴歇尔槽，矩形堰或三角堰），流量槽可以人工修建或采用标准的玻璃钢材质等建造。支渠，斗渠需固定安装，需做保护措施，防止仪器被盗或人为损坏。

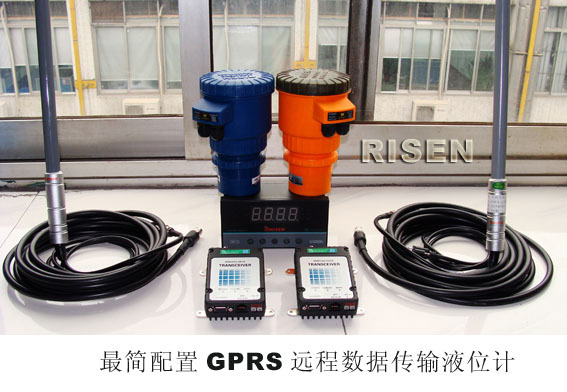

流量计采用一体式超声波液量仪，一体式超声波流量计耗电低，方便移动安装，且为非接触测量。在渠首设置巴歇尔槽，计量设施采用移动方式设计，随时通过通信平台发送数据到信息中心。

供电系统：

供电系统是为了保证超声波流量计和通信平台正常的工作供电，可以选择以下几种方式：

一是太阳能供电：太阳能连续供电能保证产品有持续的工作电源，用于日照度比较强的北方比较适合。特点是：无需人工维护，工作简单，能保证持续给仪表供电，缺点是较易人为损坏，首次投入成本高。

二是电瓶供电：支渠，斗渠的每个流量计旁边配一台48~72安时的DC12V电瓶，可以连续工1个月左右，农渠配12安时的电瓶，可保证工作48小时以上

三是支渠，斗渠配太阳能供电，农渠移动流量计配电瓶供电，方便移动携带。

3、通信平台

通信平台是保证流量计的数据及时准确的输出到信息监控中心，根据现场情况，用户可以采用以下方式进行。

1） 无线电台传输：无线电台是利用现有的业余频段（可以申请专业频段）作为无线发射接收的近距离无线传输平台。特点是投入价格低，没有运作成本，可以不需要申请专业频段；缺点是受地域区域限制，最远单点传输5公里（理论，实际3公里左右，主要是受环境影响）。

2） GPRS数传：GPRS是利用移动平台进行数据传输，目前这个技术最常成熟，而且价格低，不受区域环境限制，只有手机有信号的地方都可使用；缺点是数据传输受移动运营商的制约，每月根据不同的流量和地方需交一定的数据使用费。

4、信息监控中心

监测中心由中心数据接收服务器组成，服务器上安装系统软件及中心接收管理软件，接受软件可以接收来自各个支渠，斗渠，农渠以及农渠下每个用户传上来的数据并进行处理。该软件具备数据接收、数据显示、数据存储、数据查询、生成曲线报表等多项功能，并可按用户要求接入外部接口。

监测中心的数据接收服务器通过静态IP（固定IP地址）接入Internet网，采用点对多点的组网方式，接收多个个监测点发来的数据。

监控中心用户可自行设置支渠，斗渠，农渠名称及数据，以及农渠下农户信息，用户可根据流量计的使用情况自行调整农户，监控中心可以时实查看，查询和掌握各支渠、斗渠、农渠及农户不同时间的用水情况，便于了解灌水的总体进度和停水时机的预告与决策，自动形成各户用水量的帐单，提供给水费结算单元或自动生成结算帐单打印出来。

5、系统功能

（1）、自动监测功能：监测中心可以自动监测每个流量监测点的数据。

（2）、显示功能：主界面上显示每个流量监测点和流量数据。

（3）、数据存储功能：服务器上的数据库中存储所有历史记录。

（4）、数据查询功能：监测中心可以查询任意时间段每个流量监测的流量数据。

（5）、修改设置功能：用户可自行设置支渠，斗渠，农渠名称及相关信息参数，也可以增设农渠下用户名的信息及使用状态，数据流量统计及查询。

（6）拓展功能：系统可自由增减流量监测的数量（本套软件60个点）。只要服务器保证能运行，可以增加到1000个测量点。

（7）选购功能：如果用户要求，可以增加收费系统，管理系统，远程组网系统。

6、所选产品

l 流量槽：根据流量提供尺寸用户自行修建或定购标准的不同材质的槽。

l 流量槽的安装支架及保护设施。

l 一体式超声波明渠流量计（带RS485输出接口）

l 太阳能供电系统（太阳能板，安装支架，充放电保护器，充电电瓶，配电箱）

l 电瓶：12V/72安时电瓶（包括充电器）

l GPRS通信平台（用户自配GPRS数据卡）

l 无线传输模块（选择无线传输平台时用，不选不用）最远传输3公里。

l 系统软件1套

l 服务器一套

l GPRS必需开据数据服务，用务器需接入英特网，且分配固定的IP地址。

原创作者：重庆兆易科技发展有限公司
