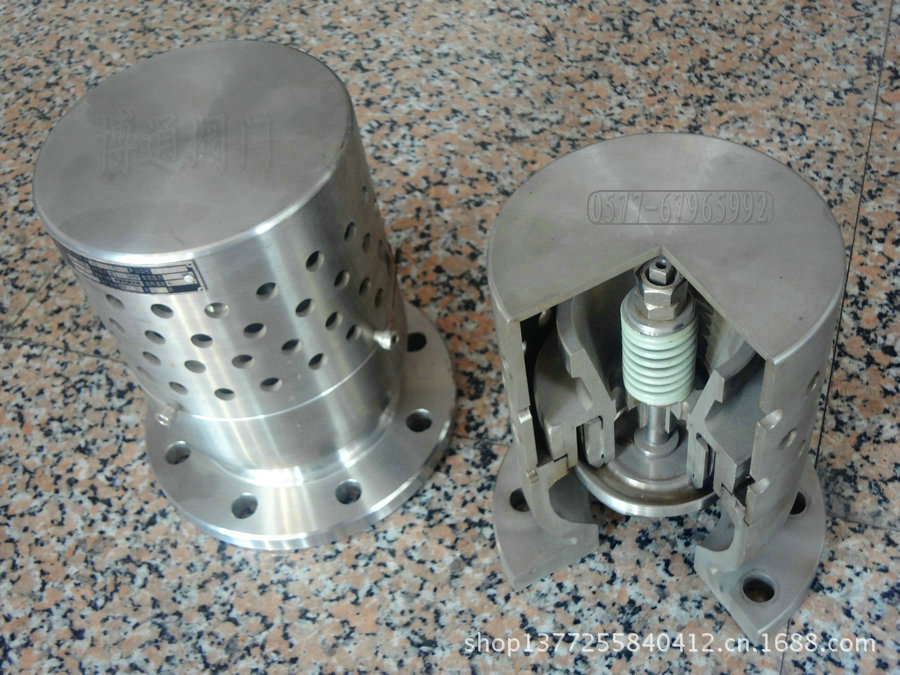

A72W弹簧对夹微启式安全阀,304真空负压安全阀
点击次数：538
价格：￥1000
更新日期：2025/12/25 10:00:23
生 产 地：中国大陆
产品型号：
- 电话: 05********991
- 手机: 18******631
- 微信:
- 交换名片后展示联系方式 → →
详细内容
| A72W弹簧对夹微启式安全阀,304真空负压安全阀简介 | |||
| A72W弹簧对夹微启式安全阀,304真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气； | |||
|
| |||
|
A72W弹簧对夹微启式安全阀,304真空负压安全阀主要性能规范 | |||
| NO. | Name of part | TFA72W-P Materials | TFA72W-R Materials |
| 1 | Body | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Seat | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | Adjusting ring | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | Bonnet | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | Stem | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | Spring | 50CrVA | 50CrVA Coated Teflon |
A72W弹簧对夹微启式安全阀,304真空负压安全阀结构图：
| A72W弹簧对夹微启式安全阀,304真空负压安全阀主要零部件材料 | |||||||
| DN（mm） |
| ||||||
| D | D1 | D2 | Z- d | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
