NO.	零件名称 Name of part	A41H-C/KA41Y-C 材料 Materials	A41Y-P/KA41Y-P 材料 Materials	A41Y-R/KA41Y-R 材料Materials
1	阀体 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座 Nozzle	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈 Adjusting ring	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣 Disc	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套 Guide sleeve	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀盖 Bonnet	ZG230-450	ZG230-450	ZG230-450
7	弹簧 Spring	50CrVA	50CrVA包覆氟塑料 Coated Teflon	50CrVA包覆氟塑料 Coated Teflon
8	阀杆 Stem	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	调整螺杆 Adjusting bolt	45	2Cr13	2Cr13
10	保护罩 Cap	ZG200-400	ZG200-400	ZG200-400
	密封面材料 Sealing surface of material	堆焊D507	Co Depositing stellite

弹簧微启封闭式安全阀,A41H碳钢安全阀外形尺寸和连接尺寸 Dimensions （mm）

Type	（DN）	do	D	K	g	g1	b	f	f1	Z- d	DN＇	D1	k1	g2	g1	b1	f＇	f1＇	Z1-d1	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	20	105	75	55		17	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		17	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		19	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		19	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		21	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	65	185	145	120		21	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	80	200	160	135		21	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	100	220	180	155		23	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	125	250	210	185		23	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	150	285	240	210		25	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	200	340	295	265		27	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	250	405	355	320		31	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	300	460	410	375		31	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	20	105	75	55		17	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		17	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		19	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		19	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		21	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	65	185	145	120		21	3		4-18	140	130	375
	80	65	200	160		135	24	3		8-18	80	200	160	135		21	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	100	220	180	155		21	3		8-18	170	160	513
	125	100	270	220		188	28	3		8-26	125	250	210	185		23	3		8-18	190	190	560
	150	125	300	250		218	30	3		8-26	150	285	240	210		25	3		8-23	205	195	570
	200	150	360	310		278	34	3		12-26	200	340	295	265		27	3		12-23	240	230	717
	250	200	425	370		332	36	3		12-30	250	405	355	320		31	3		12-26	350	320	940
	300	250	485	430		390	40	4		16-30	300	460	410	375		31	4		12-26	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		17	2		4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		17	2		4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		19	2		4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		19	3		4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100		21	3		4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		21	3		4-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		21	3		8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		23	3		8-18	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		23	3		8-18	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		25	3		8-23	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		27	3		12-23	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		31	3		12-26	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		31	4		12-26	350	320	980
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	17	2	4	4-14	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	17	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	19	2	4	4-18	115	105	279
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	19	3	4	4-18	135	115	330
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	21	3	4	4-18	160	125	360
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	23	3	4	8-18	175	160	503
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	23	3	4	8-18	175	160	498
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	25	3	4.5	8-23	190	180	530
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	31	3	4.5	8-26	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	17	2	4	4-14	100	95	268
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	17	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	19	2	4	4-18	115	105	279
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	19	3	4	4-18	135	115	330
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	21	3	4	4-18	160	125	360
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	23	3	4	8-18	175	160	503
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	23	3	4	8-18	175	160	498
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	25	3	4.5	8-23	190	180	530
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	31	3	4.5	8-26	280	260	657

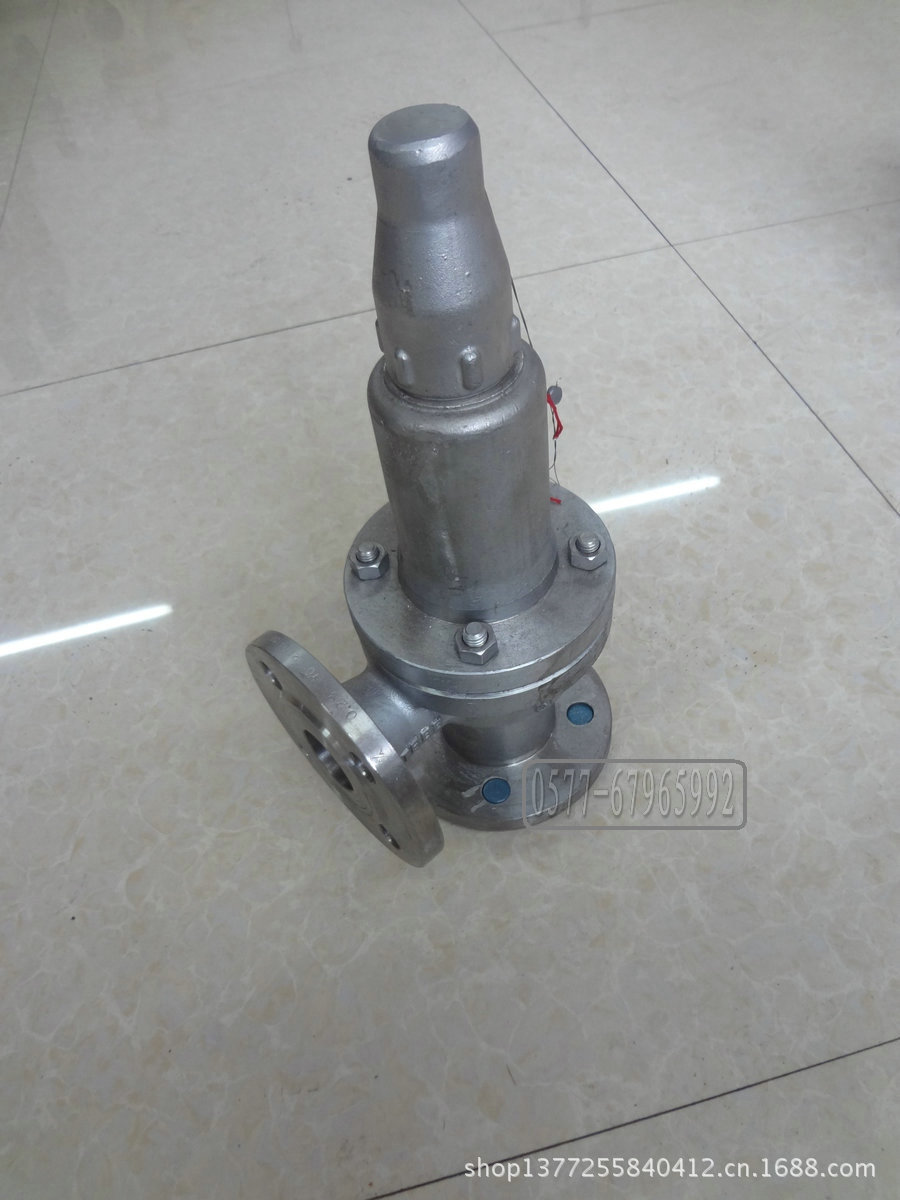

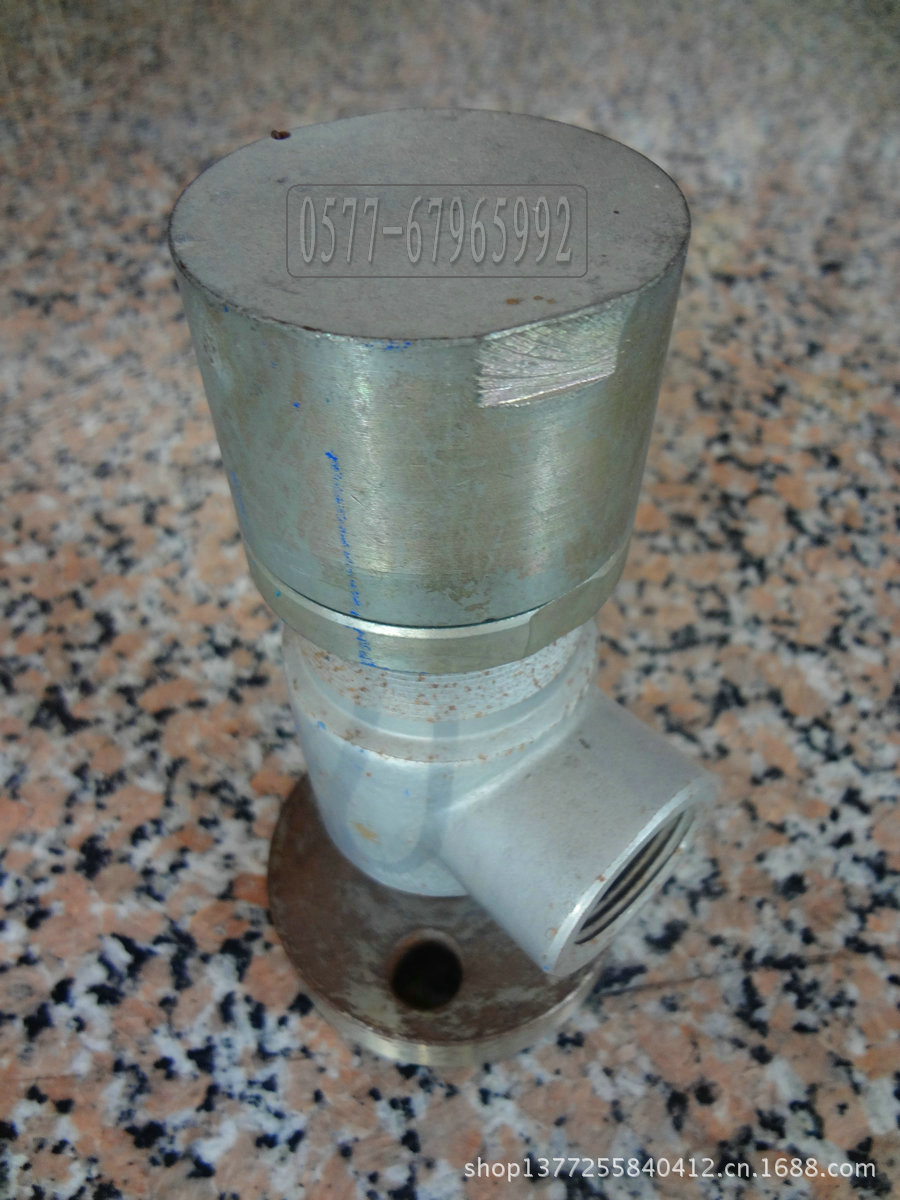

单法兰安全阀

弹簧微启封闭式安全阀,A41H碳钢安全阀采购须知
订货流程	产品承诺
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。	1、产品品质承诺：我厂所提供的各类安全阀均按国家相关行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。	2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，保证用户在使用过程中，无后顾之忧。
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。	3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。

弹簧微启封闭式安全阀,A41H碳钢安全阀-法兰连接,单法兰安全阀
