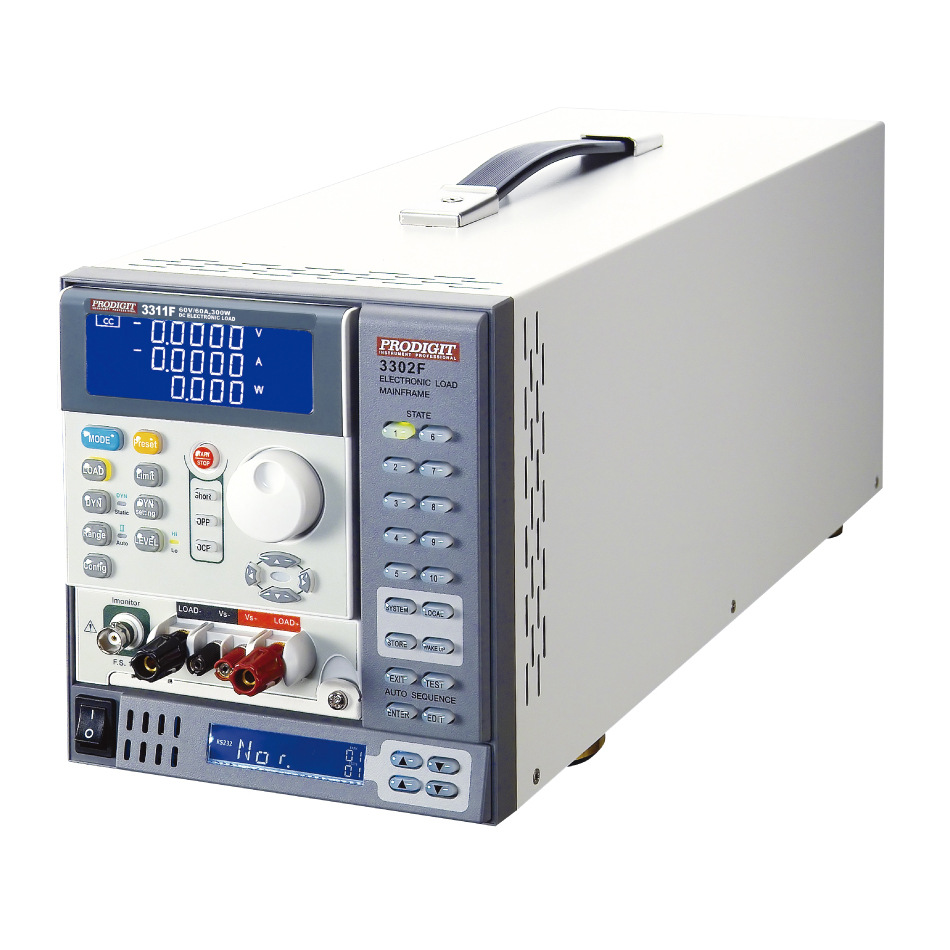

台湾博计3311F直流电子负载 电子负载仪 60V，60A，300W电子负载

3311F 直流电子负载 产品特点：

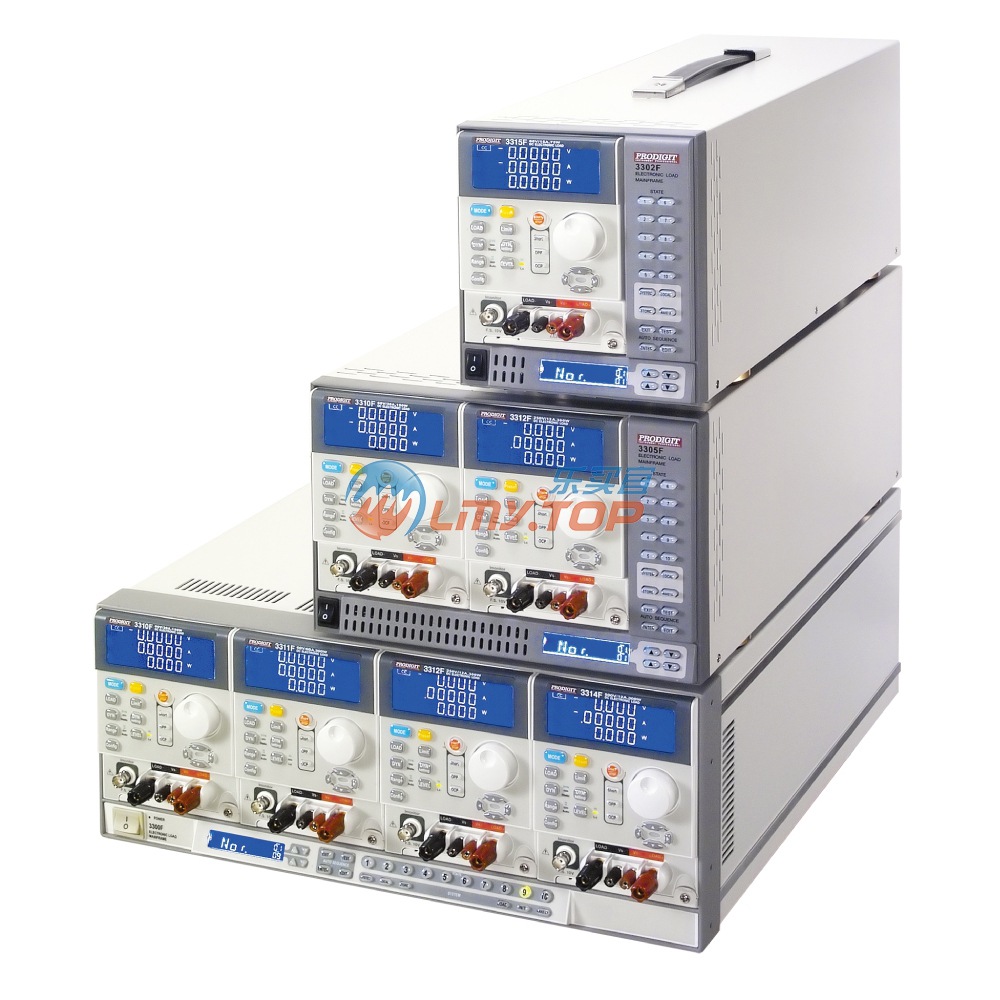

须安装于机框3302F(单组框)、3305F(双组框)或3300F(四组框)上，且机框上具有150组储存/呼叫记忆

·5位之数字电压、电流以及功率表
·高速量测及通讯传输速率
·可同时显示电压值、电流值、瓦特值
·大型LCD Display、可用飞梭旋钮或按键调整设定值
·可执行OCP、OPP测试
·可设定开机状态值
·定电流、定电阻、定电压、定功率、动态及短路模式
·于短路测试时可设定短路时间
·过电压、电流、功率及温度保护
·电压性显示可设成正值("+")或负值("－")
·具有同步并联执行之功能(SYNC. Load on)
·直流电子负载可选用接口: GPIB、RS232、USB、LAN

3311F 产品新功能：

每个3310F系列模块均有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，配合3300F框上的150组储存/呼叫记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、和GPIB等接口进行远程控制。

1、具备短路测试功能及设定短路时间，并可量测短路电压及电流。

2、在定电流及定功率模式下，可做动态负载之仿真，其电流上升、下降斜率均为独立可调，另具有一外部3、输入任意波形之动态负载功能。

4、于模块上新增的OCP 、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。

5、可设定的吃载/停止吃载(LOAD ON/OFF)电压点及良/不良(GO/NG)的比较判断功能、电压性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。

6、多达150组测试参数及状态的储存功能，让其可根据自动测试( auto sequence)需求，随时将储存记忆调出来任意使用。

3311F直流电子负载 产品说明

• 每个3310F系列模块均有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，配合3300F机框上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。
• 具备短路测试功能及设定短路时间，并可量测短路电压及电流。
• 在定电流及定功率模式下，可做动态负载之仿真，其电流上升、下降斜率均为独立可调，另具有一外部输入任意波形之动态负载功能。
• 于模块上新增的OCP 、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。
• 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。
• 多达150组测试参数及状态的储存功能，让其可根据自动测试( auto sequence)需求，随时将储存记忆调出来任意使用。
• 针对电池BMS保护板提供Short、OCCP及OCDP之保护功能测试（选购）

3311F 产品应用

电压/电流源测试 交换式电源供应器瞬时响应 定电压模式供限流测试及模拟电池 电池放电 电池充电 研发、品管 ATE系统 生产测试

3311F 产品技术规格：

型号		3311F
大功率		300W
大电流		60A
保护电压		60V
过功率保护		315W
过流保护		63A
过压保护		63V
过温保护		85℃
定电流模式 C C MODE	范围	0 - 6A	0 - 60A
	解析度	0.1mA	1mA
	误差	±0.1% of (Setting + Range)
定电阻模式 C R MODE	范围	2 - 60KΩ	0.015 - 1Ω
	解析度	0.0166mS	0.0166mA
	误差	±0.2% of (Setting + Range)
定电压模式 C V MODE	范围	0 - 6V	0 - 60V
	解析度	0.1mV	1mV
	误差	±0.05% of (Setting + Range)
定功率模式 C P MODE	范围	0 - 30W	0 - 300W
	解析度	1mV	10mW
	误差	±0.5% of (Setting + Range)
功态保护 DYNAMIC	高/低	50uS To 9.999S
	上升速率	4 - 250mA/uS	40 - 2500mA/uS
	误差	±(5% of Setting) ±10uS
电压表头 V Meter	范围	6.0V	60.0V
	解析度	0.0001V	0.001V
	误差	±0.025% of (Setting + Range)
电流表头 A Meter	范围	6.0A	60.0A
	解析度	0.0001A	0.001A
	误差	±0.1% of (Reading + Range)
电流监控		Full Scale 10V
误差		±0.5% of (Reading + Range)
可程序电流输入		Full Scale 10V
可编程短路		Built-In
负载开电压		0.1 - 25V
误差		±1% of (Setting + Range)
负载关电压		0 - 25V
误差		±0.025% of (Setting + Range)
短路电阻 *典型值		0.01Ω
大短路电流		60A

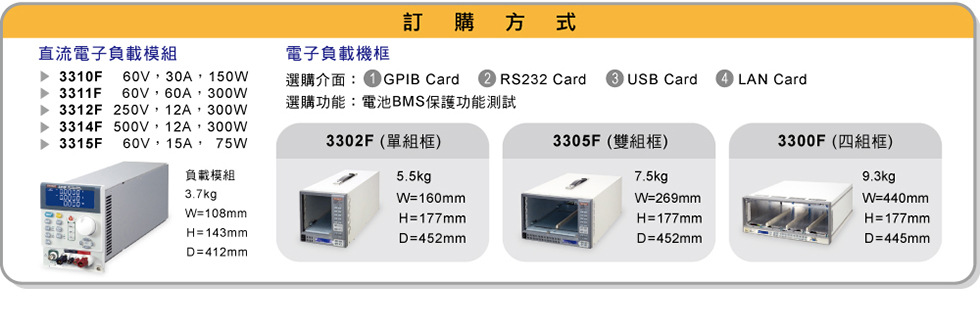

3311F系列电子负载选型

注：必须要选择机框才能使用，有单组，双组，四组机框可选

型号	名称
3300F	四个模块机框
3305F	二个模块机框
3302F	单个模块机框
3310F	直流电子负载60V, 30A, 150W
3311F	直流电子负载60V, 60A , 300W
3312F	直流电子负载250V,12A,300W
3314F	直流电子负载500V,12A,300W
3315F	直流电子负载60V,15A,75W
GPIB通讯接口选件	GPIB Card
RS232通讯接口选件	RS-232 Card
USB接口选件	USB Card
LAN口选件	LAN Card
选购功能	电池BMS保护功能测试
