EC3-1541CLDNA是国内款在146mm×102mm尺寸上开发的全功能嵌入式工业主板，在这款仅手掌太小的嵌入式单板电脑上集成了低功耗 586 MMX级CPU、CRT/LCD控制、10/100Mbps网络接口、Audio接口、电子盘接口、IDE、FDD、二串一并、二个USB、IrDA红外接口、16级看门狗定时器，有供扩充的PC/104接口。

由于主板采用美国国家半导体公司超低功耗BGA封装CPU芯片,在0-60℃工作范围内无需风扇，解决了由于风扇性低引起的系统故障;板上的LCD接口可支持TFT LCD屏,分辨率从640×480、800×600到1024×768。

EC3-1541CLDNA以其超强的功能,可广泛应用于信息家电、仪器仪表、多媒体查询、智能产品各种嵌入式领域。

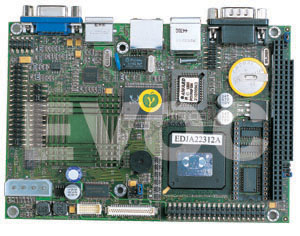

全功能嵌入式工业主板

◇ M6117C-40M主芯片
◇ 板载4/8MB EDO DRAM系统内存
◇ CHIPS F65545图形控制器支持各种常用TFT/DSTN/MONO LCD屏
◇ Realtek RTL8019AS以太网卡控制器
◇ 30.5us~512s看门狗定时器
◇ 四路串口
◇ 带PC/104总线扩展接口


结构	- 3.5″单板结构
处理器	- 板上集成增强型低功耗NS GX系列CPU 200MHz~300MHz，无需风扇可正常工作
系统芯片集	- NS CS5530A
系统内存	- 144-pin SO-DIMM槽支持最大128MB SDRAM
BIOS	- Award PnP BIOS
在板视频	- NS CS5530A芯片集 1.5~4MB共享内存同时支持CRT和18bit TFT LCD显示CRT 分辨率最大1024 × 768 × 24bpp、1280 × 1024 × 8bppLCD TFT分辨率最1280 × 102、 4 × 18bpp
在板LAN	- Realtek RTL8139C 10/100M以太控制器RJ-45接口
IDE控制器	- 一个Ultra33通道，支持2个EIDE设备
音频接口	- 支持AC97 PCI环绕音频接口,Mic IN Line In.Speak OUT
USB接口	- 2个USB接口
多I/O接口	- W83977 I/O接口芯片一个FDD接口、一个并口、二个RS-232、一个 PS/2键盘/鼠标接口、一个115kbps IrDA接口
固态盘接口	- M-system DiskOnChip电子盘
看门狗定时器	- 16级可编程，0~30秒
扩充总线	- PC/104
电源	- 1A@+5V
外形尺寸	- 146 × 102mm
工作温度	- 0~60℃（32℃~140℃）
相对湿度	- 5%－－90%，非凝结

型号	描述
EC3-1541CLDN-200	单板电脑带GX1-200 CPU和LCD/CRT/SSD/LAN接口
EC3-1541CLDN-300	单板电脑带GX1-300 CPU和LCD/CRT/SSD/LAN接口

ECM-1541CLDNA
