工业风速监测应用案例：达万德福 DW7543B 三杯式风速监测仪在大型起重装备工况下的工程实践
- 电话: 15******471
- 手机: 15******471
- 微信:
- 交换名片后展示联系方式 → →
项目概况
大型起重装备（塔式起重机、门式起重机、架桥机）属于高危特种作业设备，风载荷是引发设备失稳、钢结构形变、吊具摆动、物料坠落事故的核心诱因。起重设备安全规范明确要求，高空起重作业必须配置连续在线风速监测装置，实现实时采集、阈值预警、设备联锁控制。
某大型基建项目施工现场，现场配置多台大型塔式起重机，作业高度跨度大，施工区域无山体遮挡，昼夜风力变化显著，瞬时阵风极易超出设备安全允许工况。原有简易风速监测设备存在数据漂移、电磁干扰误报警、无硬件联锁输出、防护能力不足等缺陷，无法满足现场安全生产及安监验收要求。
项目经过多轮设备选型对比，最终批量部署达万德福 DWKJWORLD DW7543B 三杯式智能风速监测仪，完成前端传感单元现场布设、信号链路敷设、中控主机调试与起重设备联锁联动，构建一套完整、可靠的工业级风速在线监测系统，实现风载荷数据采集、超限声光报警、继电器硬件联锁、平台数据上传一体化能力，满足现场作业安全管控、资料溯源、合规验收多重需求。
现场工况痛点分析
项目现场属于典型复杂工业电磁环境，在设备选型阶段，现场暴露出传统简易风速设备的多项短板：
电磁环境复杂：工地大量变频塔机、大功率电焊机、动力电机同时运行，会产生高频电磁干扰，普通风速仪出现数据跳变、数值失真，频繁出现误报、漏报，无法作为设备停机的判断依据。
环境耐受不足：传感器长期露天布置，承受暴晒、暴雨、昼夜温差、粉尘侵蚀，普通产品长期运行后转轴卡顿、探头老化，测量精度快速衰减。
控制能力缺失：普通监测设备仅具备显示功能，缺少硬件继电器输出，仅依靠人员人工判断，无法直接和起重设备控制系统联动，存在人为侥幸作业的安全漏洞。
系统集成能力弱：缺少标准工业信号输出，无法对接智慧工地平台、本地 PLC 控制系统，监测数据无法集中存储、上传、回溯。
阈值配置灵活性差：报警模式单一，不能根据不同塔机型号、不同作业高度，灵活配置预警阈值、停机阈值与回差参数。
针对以上痛点，项目选用达万德福 DW7543B 三杯式智能风速监测仪，从传感硬件、电路防护、控制逻辑、信号输出、环境适应性五个维度解决现场实际问题。
产品技术特性与核心优势
DW7543B 整套系统由三杯式风速传感探头与嵌入式数显控制主机两部分组成，面向工业现场起重设备气象监测场景做专项优化，兼顾测量精度、抗干扰能力、控制输出能力与环境适应性。
1. 传感采集与测量性能
前端采用三杯式机械风速传感器，结构经过动力学优化，启动风速低，对瞬时阵风响应灵敏，可以捕捉施工现场突变阵风，避免因为响应滞后错过风险预警。
整套测量链路经过出厂多点标定，保障长期工况下测量一致性，为起重装备的风载荷安全评估提供可靠原始数据。
2. 高等级电气抗干扰设计（现场核心优势）
工地变频设备、大功率动力单元会产生浪涌与电磁辐射，极易造成监测系统失效。DW7543B 硬件层面做了强化防护：电源端具备 3000V 抗浪涌冲击，信号输入端支持 ±2500V 抗共模干扰；整机绝缘电阻≥100MΩ，在潮湿、阴雨的露天工况下，保障电气安全。
在本项目多台大功率变频塔机同时作业环境中，设备无乱码、无跳数，测量数值稳定，从硬件层面杜绝电磁干扰带来误报警问题。
3. 宽工况环境适配能力
工作温度：‑20℃～+50℃，可覆盖国内绝大多数地区冬夏户外施工环境；
可长期适应高湿度、粉尘、淋雨露天安装条件；
整机功耗≤4W，AC100‑250V 宽交流供电，适配工地临时供电电压波动大的场景，不需要额外稳压电源，降低现场配套改造成本。
传感器探头采用耐腐蚀结构设计，户外长期安装不易锈蚀卡顿，减少后期现场维护频次。
4. 多模式智能控制，支持硬件联锁输出
控制主机采用双排 4 位 LED 数码管显示，PV 通道实时展示实测风速，SV 通道展示设定报警阈值，即使控制室光线复杂，也可以远距离清晰读取数据。
设备支持多种报警逻辑模式：上限报警、下限报警、区间内外报警，报警回差可自定义。针对起重作业场景，可以分级设置预警风速、强制停机风速两级阈值。
搭载两路独立继电器常开 / 常闭触点输出，硬件继电器直接输出，不依赖软件逻辑，可以直接接入塔机控制系统回路。当风速达到停机阈值，继电器动作，实现声光报警同时联锁设备停机，规避人为忽视报警信号继续作业的安全隐患，这也是本项目选型的关键指标。
5. 丰富工业信号输出，支持系统集成对接
设备集成 4‑20mA、0‑10V 两种标准模拟量输出接口，可直接对接现场 PLC、智慧工地云平台、本地数据采集系统，将实时风速数据上传至管理平台，实现数据集中监控、历史记录留存，满足安全事故溯源、安监检查调取资料的需求。
主机采用 72×72mm 标准嵌入式仪表结构，开孔尺寸 68×68×73mm，既可以嵌入控制柜面板，也支持壁挂安装，适配工地控制柜空间紧张的安装条件。
现场安装调试实施过程
前端传感单元安装

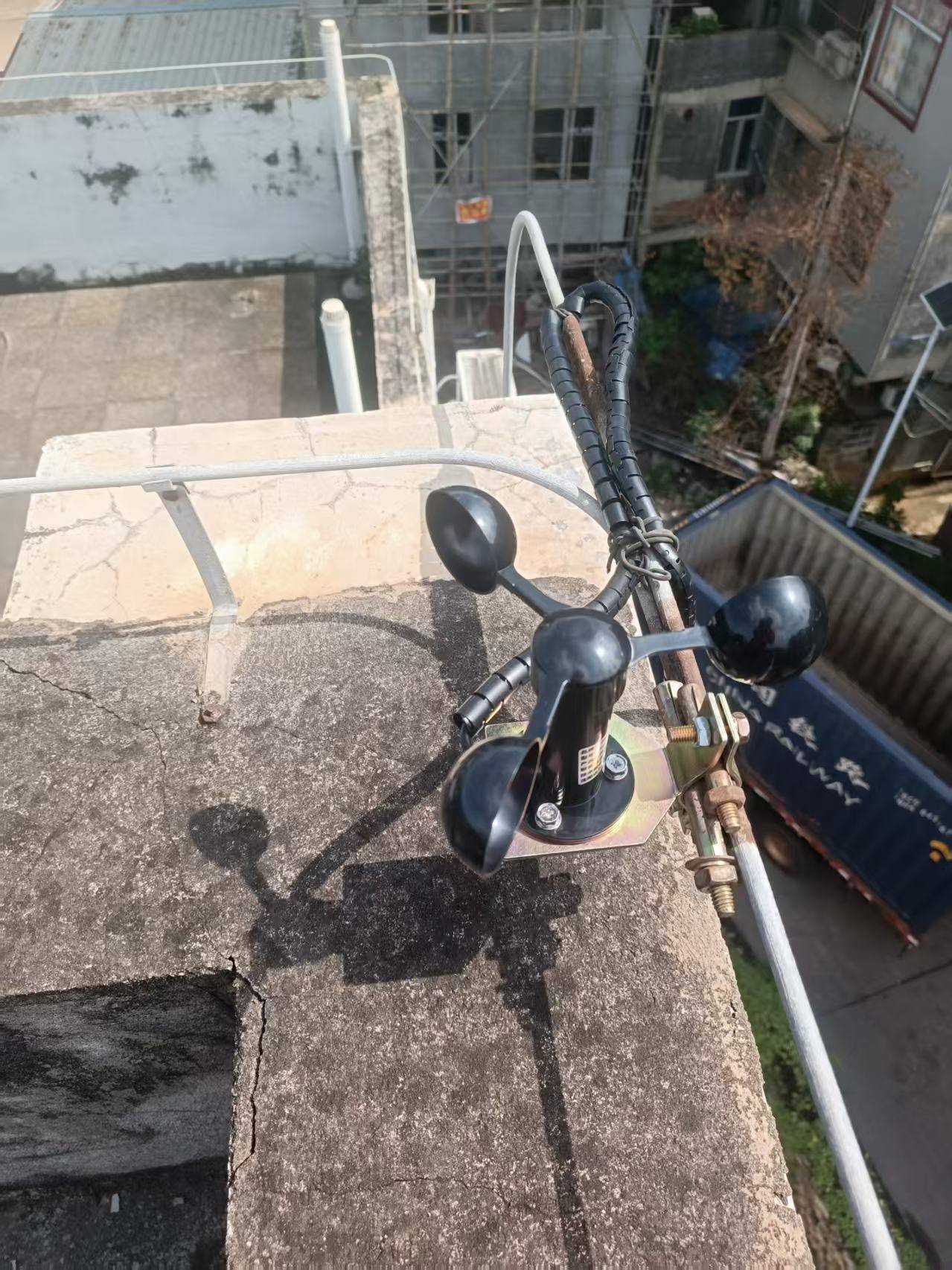

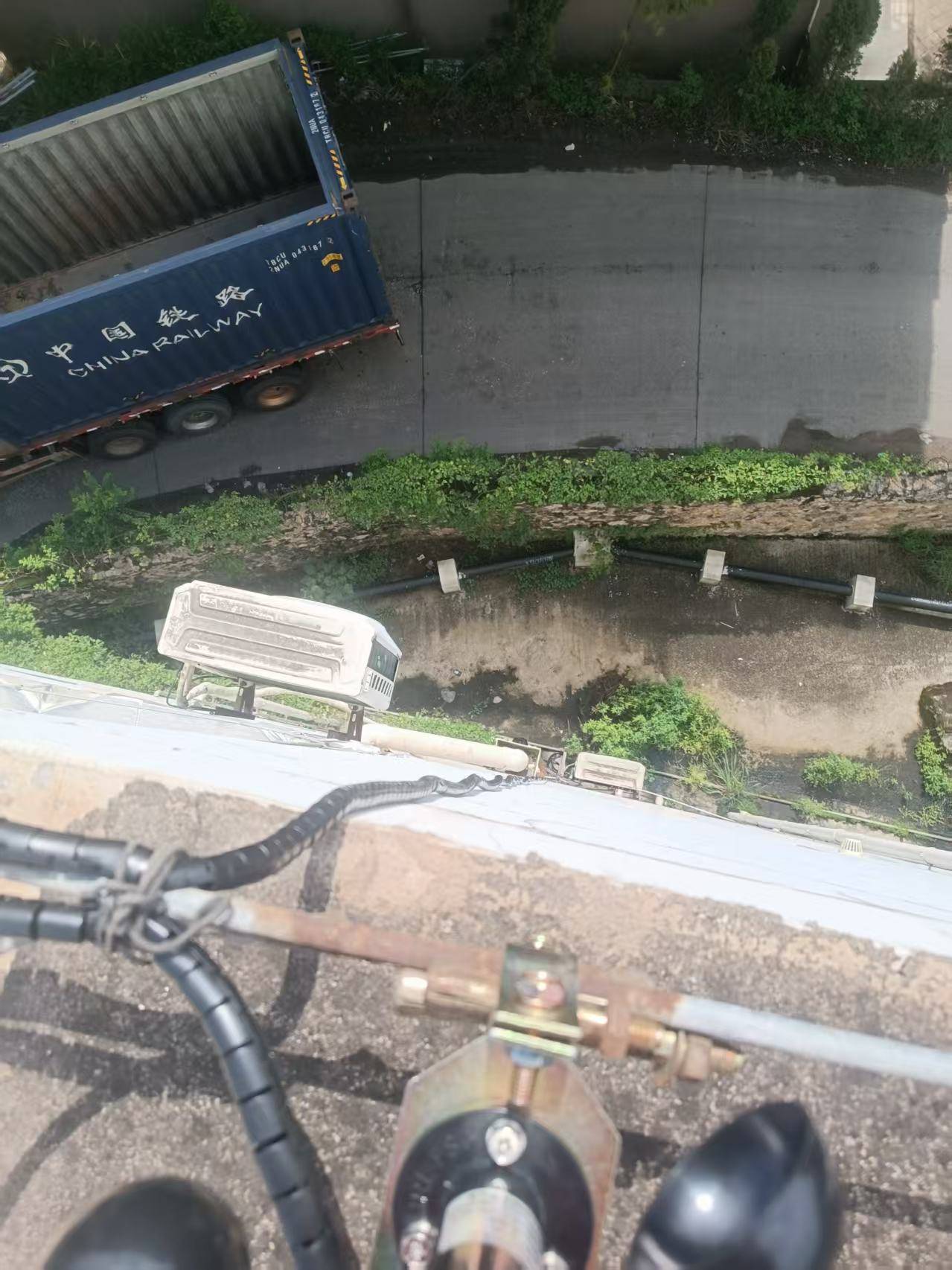

风速传感探头安装于塔机上部支架位置，避开钢结构遮挡，保证气流不受阻挡，保障测量真实性；传感器出线端采用金属波纹护套管做防护处理，线缆做固定、防水密封处理，防止日晒雨淋造成线缆老化、进水；固定支架做加固处理，可承受现场强风载荷，避免探头出现位移、抖动，保证测量基准稳定。
信号链路敷设
信号线缆和动力电缆分开敷设，减少动力回路对微弱信号的耦合干扰；线缆两端做好接地处理，进一步提升整套系统抗干扰能力。
控制主机部署与参数标定

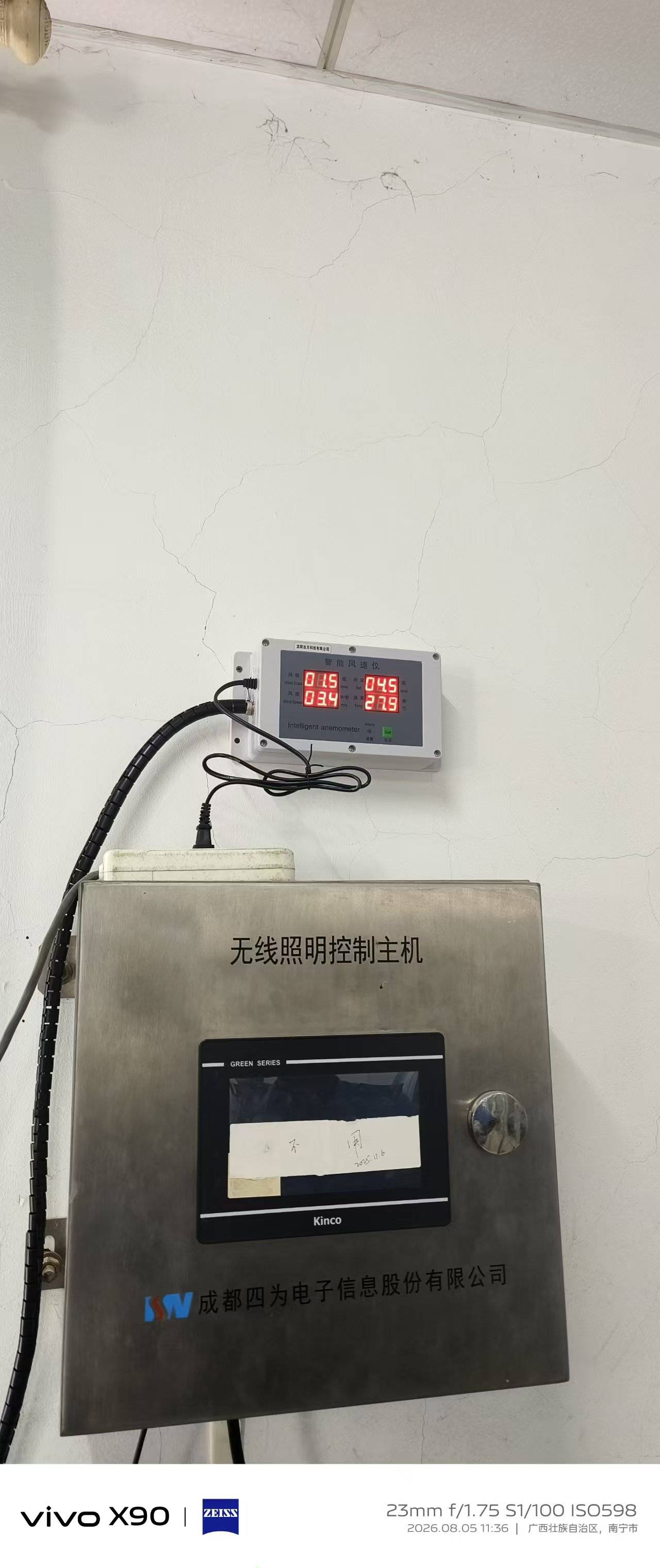

DW7543B 数显主机安装在塔机控制柜内部，接入 AC220V 现场供电；结合项目塔机设备说明书，设置一级预警风速阈值、二级强制停机阈值，配置合适报警回差，消除风速在临界点频繁跳变导致继电器反复通断。完成继电器输出回路接线，实现风速超限后报警提示 + 设备联锁。完成模拟量输出对接，将数据接入项目智慧工地管理平台。
现场联调与验收测试
完成整机通电调试，模拟风速超限条件，验证报警功能、继电器联锁动作、平台数据上传全链路有效性，对现场运维人员开展设备操作、参数设置、基础故障排查培训，输出完整出厂报告、标定资料用于项目安监验收归档。
项目应用成效
安全风险闭环管控
实现 24 小时不间断在线监测，不仅做到声光预警，更通过硬件继电器实现设备强制联锁，从技术手段杜绝大风环境下冒险作业，消除阵风引发的起重作业重大安全隐患。
复杂工况下测量可靠性提升
针对工地强电磁干扰环境优化硬件防护，解决了传统设备数据漂移、误报问题，监测结果可直接作为现场作业管控依据。
满足合规与数字化管理需求
完整的监测、报警、数据上传体系，配套完整的出厂资质文件，顺利通过施工现场安全专项验收；历史数据可留存回溯，助力项目安全生产数字化管理。
降低全生命周期运维成本
传感器耐腐蚀、抗恶劣工况，整机功耗低，故障率低，减少现场设备检修更换工作量；标准化仪表结构，备件通用，后期维护简单。
行业拓展应用
除建筑塔机场景之外，DW7543B 三杯式风速监测仪同样适用于门式起重机、港口门机、架桥机、风电塔筒、变电站户外气象监测、索道、大型场馆屋面气象监测等工业场景。产品全套资料齐全，适配招投标、央国企集采、慧采平台采购，可提供技术支持、现场调试指导服务。
总结：在起重装备安全管控体系中，风速监测不是简单的数据显示，而是一套包含传感采集、抗干扰硬件、分级控制、硬件联锁、系统集成的完整工程方案。达万德福 DW7543B 通过针对性的工业级硬件设计，解决施工现场电磁干扰、环境恶劣、安全联锁等实际工程痛点，为大型装备的风载荷安全管控提供可靠技术支撑。
原创作者：沈阳达万科技有限公司
