医学信号（人体生理）实验系统的核心功能与操作要点

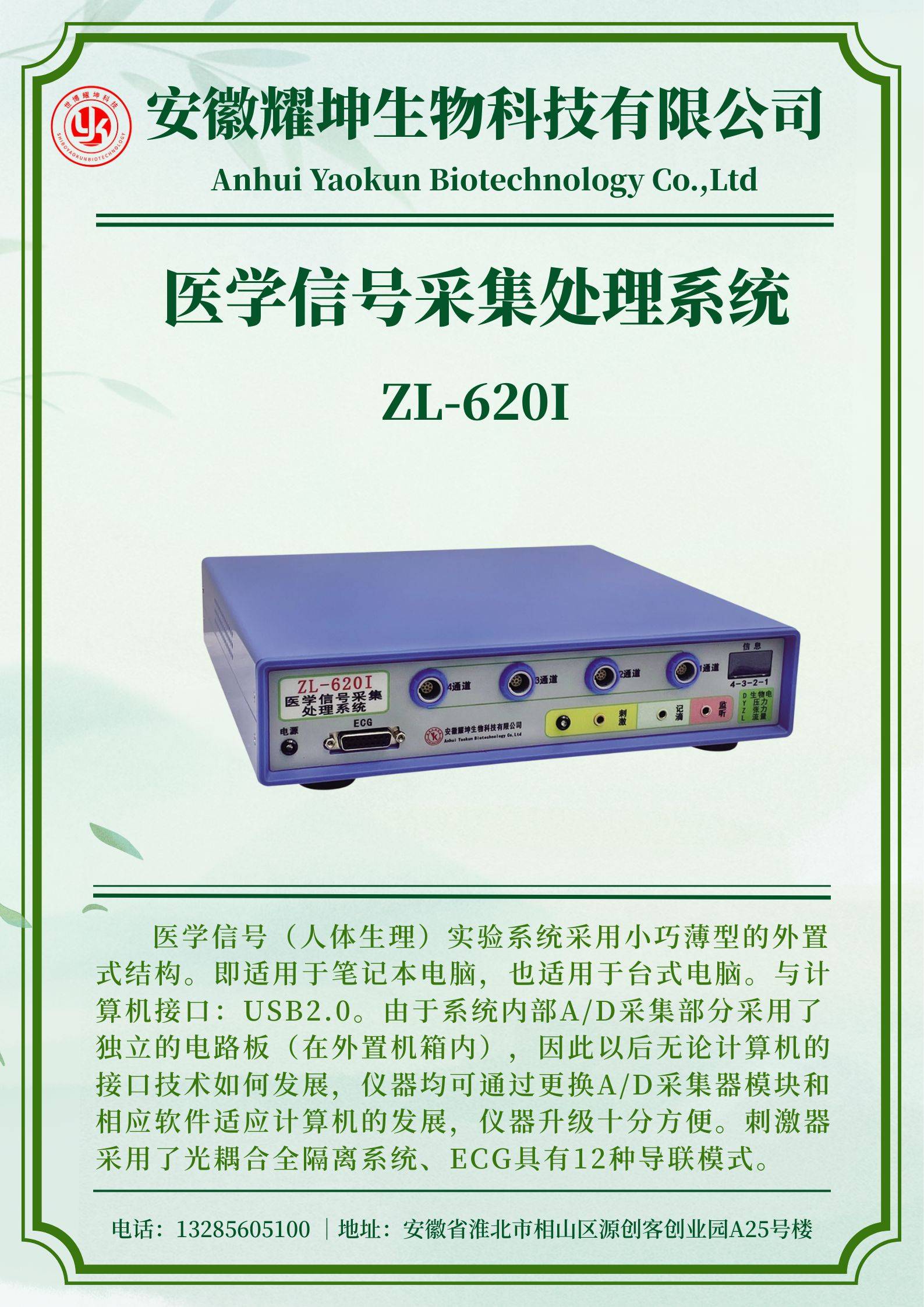

医学信号（人体生理）实验系统采用小巧薄型的外置式结构。即适用于笔记本电脑，也适用于台式电脑。与计算机接口：USB2.0。由于系统内部A/D采集部分采用了独立的电路板（在外置机箱内），因此以后无论计算机的接口技术如何发展，仪器均可通过更换A/D采集器模块和相应软件适应计算机的发展，仪器升级十分方便。刺激器采用了光耦合全隔离系统、ECG具有12种导联模式。

多模态信号采集与处理

支持4-8通道同步采集生物电信号（如心电、脑电）和非电信号（如血压、张力），采用16位A/D转换器实现1000kHz高速采样。

集成硬件滤波（0.3Hz–20kHz）和数字滤波，信噪比≥80dB，抑制50Hz工频干扰。

一体化实验管理

兼容呼吸机联动功能，可调节潮气量（0.2–100mL）和吸呼比（1:9至9:1），支持动物实验与人体生理研究。

内置药理分析工具（如PA2计算、LD50测定），支持数据云端存储与多端访问。

智能环境监测

实时显示实验环境参数（温度±0.1℃、湿度、气压），确保数据采集环境稳定。

支持无线传感器扩展，实现监测（如血氧、呼吸频率）。

操作要点

硬件校准与连接

传感器校准：血压传感器需标准压力源调整零点，生物电电极通过10μV方波测试信噪比（≥60dB）。

多通道一致性测试：同步输入相同信号，幅值偏差应≤3%。

实验参数设置

采样率与增益：心电信号采样率≥1kHz，增益1–1000倍；呼吸信号采样率≥100Hz。

呼吸机联动：按动物体重设置潮气量（小鼠6–8mL/kg，大鼠10–15mL/kg）。

数据与管理

突发断电时启用备用电源，手动保存临时数据。

文件保存路径需避开系统盘（如C盘），防止数据丢失。

应用场景

科研实验：同步记录离体器官收缩力与在体血压变化，验证多参数关联分析。

教学演示：通过录播系统投影操作流程，支持互动评价与题库管理。
