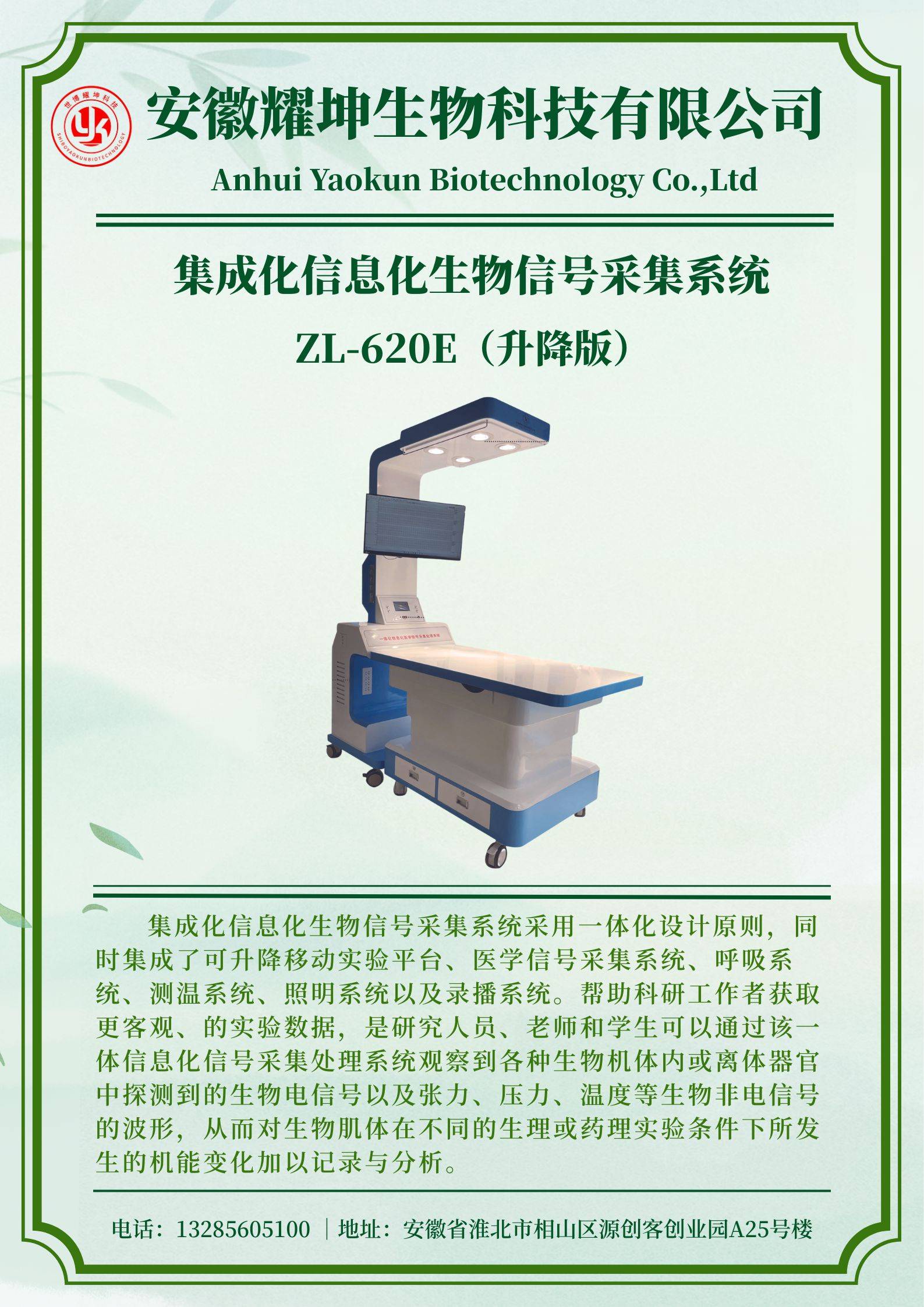

集成化信息化生物信号采集系统的核心功能与操作要点

集成化信息化生物信号采集系统采用一体化设计原则，同时集成了可升降移动实验平台、医学信号采集系统、呼吸系统、测温系统、照明系统以及录播系统。帮助科研工作者获取更客观、的实验数据，是研究人员、老师和学生可以通过该一体信息化信号采集处理系统观察到各种生物机体内或离体器官中探测到的生物电信号以及张力、压力、温度等生物非电信号的波形，从而对生物肌体在不同的生理或药理实验条件下所发生的机能变化加以记录与分析。

多模态信号同步采集与分析

支持4-8通道并行采集，覆盖生物电信号（心电、脑电、肌电）及非电信号（张力、压力、温度），通过16位A/D转换芯片实现单通道1000kHz高速采样。

硬件滤波技术（0.3Hz–20kHz）结合零相移处理，抑制50Hz工频干扰，信噪比≥80dB。

一体化智能实验管理

集成动物呼吸机接口，可调节潮气量（0.2–100mL）与吸呼比（1:9至9:1），维持实验对象生命体征稳定。

内置药理分析工具（如PA2计算、LD50测定），自动生成实验报告，支持云平台存储与多端访问。

环境与数据联动控制

测温系统精度达±0.1℃，照明系统提供无影可调光源，保障实验操作准确性。

录播系统同步录制实验过程，支持教学回放与数据复核。

操作要点

硬件校准与连接

传感器校准：血压传感器需使用标准压力源调整零点，生物电电极通过10μV方波测试信噪比（≥60dB）。

多通道一致性测试：同步输入相同信号，检查幅值和相位偏差（≤3%）。

实验参数设置

采样率与增益：根据信号类型设置（如心电信号采样率≥1kHz，增益1–1000倍）。

呼吸机联动：按动物体重设置潮气量（小鼠6–8mL/kg，大鼠10–15mL/kg）及频率（小鼠60–150次/分钟）。

数据与应急处理

突发断电时启用备用电源，手动保存临时数据。

信号异常时优先检查接地线或更换屏蔽线缆。

应用场景

科研实验：同步记录离体器官收缩力与在体血压变化，验证多参数关联分析。

教学演示：通过录播系统投影操作流程，支持互动评价与题库管理。
