脊髓损伤研究系统：可调式自由落体打击装置

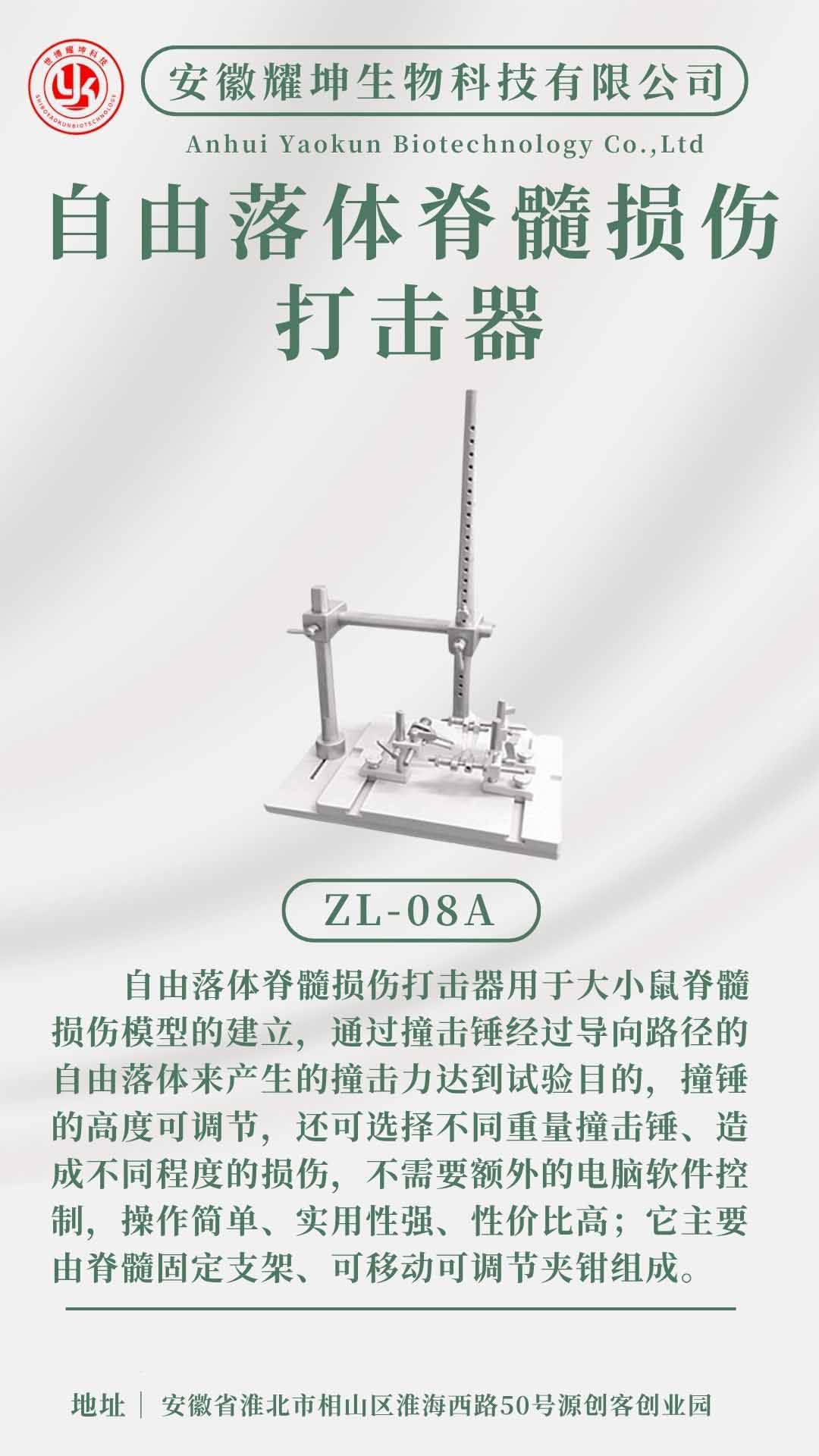

自由落体脊髓损伤打击器用于大小鼠脊髓损伤模型的建立，通过撞击锤经过导向路径的自由落体来产生的撞击力达到试验目的，撞锤的高度可调节，还可选择不同重量撞击锤、造成不同程度的损伤，不需要额外的电脑软件控制，操作简单、实用性强、性价比高；它主要由脊髓固定支架、可移动可调节夹钳组成。

一、核心结构与功能模块

撞击系统

导向金属管：高度30cm（可定制），内壁光滑确保垂直自由落体，减少能量损耗。

撞击锤规格：标配20g与40g两种重量（支持定制），通过重力势能转化为冲击动能。

撞针设计：直径4.5mm（可定制），直接接触脊髓表面传递冲击力。

定位与固定系统

三维调节支架：X/Y/Z轴精密调节（精度±0.1mm），支持360°旋转，准确定位目标脊髓节段。

可移动夹钳：适配不同体型动物（大鼠、小鼠、豚鼠等），术中稳定暴露椎板。

兼容性扩展：可连接脑立体定位仪底板，实现颅脑-脊髓联合实验。

二、损伤程度分级机制

撞击锤重量：20g（轻）、40g（重），重量↑ → 冲击动能↑ → 病理严重度↑

下落高度：5–30cm（26级可调），高度↑ → 势能↑ → 组织损伤范围↑

冲击速度计算：v=√(2gh)（g=9.8m/s²），实现冲击动量的定量控制

典型应用示例：

轻度损伤：20g锤+8cm高度（冲击力≈100g·cm）

重度损伤：40g锤+20cm高度（冲击力≈300g·cm）

三、标准化操作流程

术前准备

麻醉动物（异氟烷/钠），行T10节段椎板切除术暴露脊髓。

设备校准

夹钳固定动物脊柱，Z轴调至脊髓表面，X/Y轴对准撞击中心点。

执行撞击

释放选定参数的撞锤，撞击后立即移除防二次损伤。

术后评估

成功标志：后肢瘫痪（BMS评分=0）、尿潴留、局部水肿或瘀斑。

四、技术优势与典型应用场景

优势应用领域

免软件控制：纯机械结构降低故障风险； 基础机制研究：轴突断裂、胶质瘢痕形成

高性价比：成本仅为电磁设备的1/3； 药品评估：神经或干细胞疗法测试

可重复性强：机械导向使损伤变异系数<5%；转化医学：防护装备生物力学验证

五、关键注意事项

术后护理：每日人工排尿2次至功能恢复，防止自残性咬伤。

模型验证：需结合组织学（水肿/坏死程度）与行为学评分（BMS量表）。

设备选择：耀坤ZL-08A支持定制化，满足实验需求。

与同类设备对比：

电磁打击器：无需电源和软件，规避系统误差，但冲击力调节精度较低。

钳夹模型：更贴近临床挫伤机制，避免血管直接损伤导致的出血干扰。
