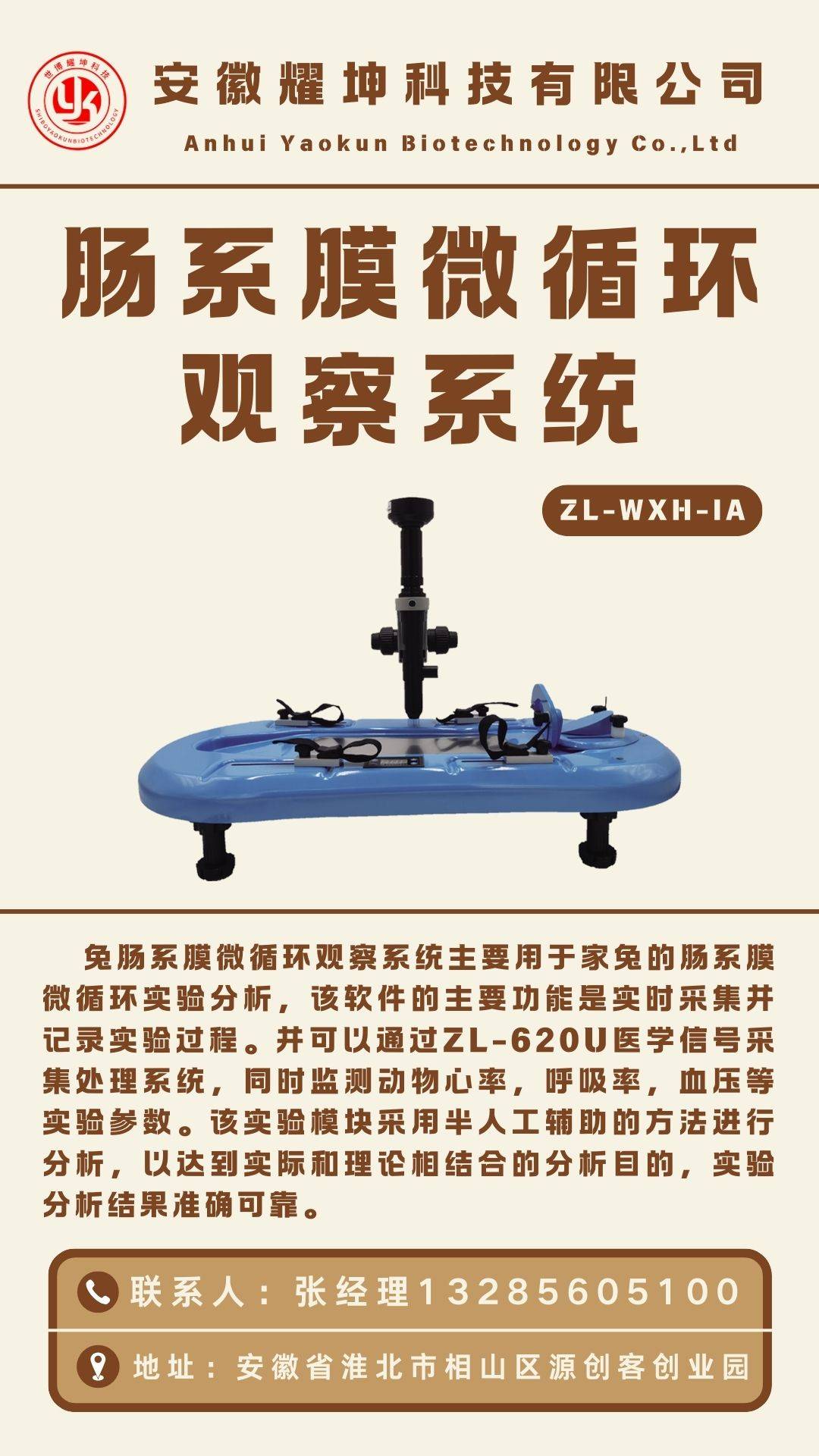

兔肠系膜微循环观察系统介绍

系统概述

兔肠系膜微循环观察系统主要用于家兔的肠系膜微循环实验分析，该软件的主要功能是实时采集并记录实验过程。并可以通过ZL-620U医学信号采集处理系统，同时监测动物心率，呼吸率，血压等实验参数。该实验模块采用半人工辅助的方法进行分析，以达到实际和理论相结合的分析目的，实验分析结果准确可靠。

系统各部分参数

微循环观测显微镜参数

• 物镜：4.5X，工作距离为16mm。

• 放大倍率：物镜总光学放大倍率为0.6X～7X，总光学放大倍率为5.2x - 63x，变倍比为12:1。

• 照明：采用可调光LED同轴照明，有可移动LED冷光源，亮度可调。补光途径为上下补光采用LED冷光源，亮度全部可调范围为(0 - 40LM)。

• 视场范围：0.92x1.22~0.07x0.10（mm）。

• 载物台参数：载物台工作距离可调范围20 - 250mm；载物台水平位移XY±6.5mm，误差±0.01mm；镜头微调距离为80mm。

摄像机参数

• 像素相关：像素为300万，像元尺寸为3.2μm×3.2μm。

• 曝光参数：曝光时间为47μs - 3s，增益为1 - 8x。具有手动曝光、自动曝光、区域曝光等曝光功能。

• 数据接口及白平衡：数据接口为USB2.0B型接口，速率480Mb/s。具备自动白平衡、一键白平衡、区域白平衡功能。

肠细膜实验平台组件参数

• 材质及设计：一体化设计成型合金材质，可全身水洗，采用止扣式捆绑，方便重复使用。

• 控温系统：贴片式控温系统，直流加热，范围为室温 - 50℃，加热面积为580mm * 300mn，动物适用范围为2KG - 5KG。

• 载物台调节：载物台工作距离可调范围为80 - 250mm；载物台水平位移XY±6.5mm，误差±0.01mm；XY方向均可微调。

微循环观测系统参数指标

包含管计数，血管长度，入口直径，出口直径，管袢计数，管袢顶，管袢长度，血管交叉数，形态畸形，红细胞聚集，白细胞数，模拟流速等。

ZL - 620U医学信号采集处理系统功能

• 监听和记滴功能：具有监听和记滴功能，记滴具有分析计数软件。

• 通道组合及软件功能：单台设备之间可以任何组合并构成新的8 - 16通道记录仪，并拥有独立的8通道和16通道软件。软件可任意设定1 - 16个显示通道（5 - 16通道用于分析）。

• 实验项目及参数管理：包含生理、药理、病理生理实验项目，实验项目数不少于50个；并可根据用户需要自行无线扩展实验项目（自己定义参数）。具有灵活的量纲转换功能，由数据库对各类实验的零位、量纲转换比例、实验参数等各类参数进行存储，并灵活快捷的调用修改。

• 数据导出及开发：支持波形数据导出功能，可被Matlab，Spss，Sas等软件打开。可定制开放数据接口，对软件进行二次开发。用户可自己编写软件对实验波形数据进行采集，记录，分析。

• 同步显示功能：支持外刺激捕捉模块、和血压血氧监测仪同步显示。微循环同步视频显示、记录；并可与视频视教系统配套使用。将生理信号和视频信号同步记录，并支持同步回放。

• 数据分析功能：具有积分、微分、频率直方图、序列/非序列密度直方图和二维和三维频谱分析等数据分析功能。软件集成药理分析工具箱，集成多种药理分析工具，如PA2的计算，使用Bliss法完成的LD50计算，t检验计算、回归分析等。具备心电自动统计分析功能、心率变异性（HRV）分析功能、心肌细胞动作电位、LTP、脑电、细胞及神经放电的测量分析功能、心电、血压、心室内压、脉搏、呼吸等动态自动测量功能、定量的呼吸流量测量及呼吸力学指标测定功能、并可做运动肺通气测量。

• 数据管理功能：具备数据结果导出、导入、备份、保存功能和数据断电恢复功能。数据测量结果能够以数据浮动板或通道内显示方式显示。软件具备波形声音回放功能，将实验波形以音频的格式播放（如减压神经放电，心音，耳蜗微音器电位等实验的声音还原）。

• 其他功能：软件可配套英文版软件，适用于对外教育。具备上下文帮助系统。软件具备拆分示波功能（即左视功能），用于在记录过程中、可以随时观察已经记录的波形，并可对齐进行相关数据分析。支持XP、WIN7/8/10操作系统。

实验目的及意义

实验目的

通过该系统可以观察实验动物的肠系膜，了解微循环部分血管（包括外周部分小动脉、小静脉）的情况和特点，了解药对血管舒、缩的影响。同时也可用于探究家兔肠系微循环的流速变化及其对氧输送和血压的影响，以及家兔肠系膜对缺氧及再氧化时的反应等。

实验意义

肠系膜微循环在维持肠道健康、营养吸收和免疫功能方面起着关键作用。该系统有助于深入研究肠系膜微循环的奥秘，为人类健康带来更多的希望。例如，在药研发中，可以利用该系统观察药对肠系膜微循环的影响，评估药品的效果；在病症研究中，有助于了解某些病症状态下肠系膜微循环的改变机制，为病症的诊断提供依据。

原创作者：淮北鲲腾软件有限公司
