高压开关柜火灾模拟试验装置

一、适用范围：

模拟高压开关柜不同隔室典型故障（包含电缆绝缘故障、断路器室触头过热/相间绝缘故障、触头盒绝缘故障、绝缘子故障等不同隔室典型故障）引发着火过程以及火灾参数测量；

二、仪器主要优点：

2.1此机我公司与中国消防救援学院联合开发，并且申请了发明利（还未公布）；应急管理部消防支队多家采用我公司产品；

图2、与中国消防救援学院曾笑主任、杨守生教授对电气火灾装置研发评审

2.2我们针对电气火灾研究项目达10多个,研究域非常广,研究项目有：

(1)单相短路故障；

(2)两相短路故障；

(3)过电流故障；

(4)过电流故障诱发的次生相间短路故障；

(5)插头插座过电流故障；

(6)线间及接插件处局部过热故障；

(7)模拟插头插座虚接发热故障；

(8)电弧故障实验；

(9)跨步电压试验；

10)配电控制柜接触故障引起火灾；

(11)电瓶车充电引起电气火灾模拟试验；

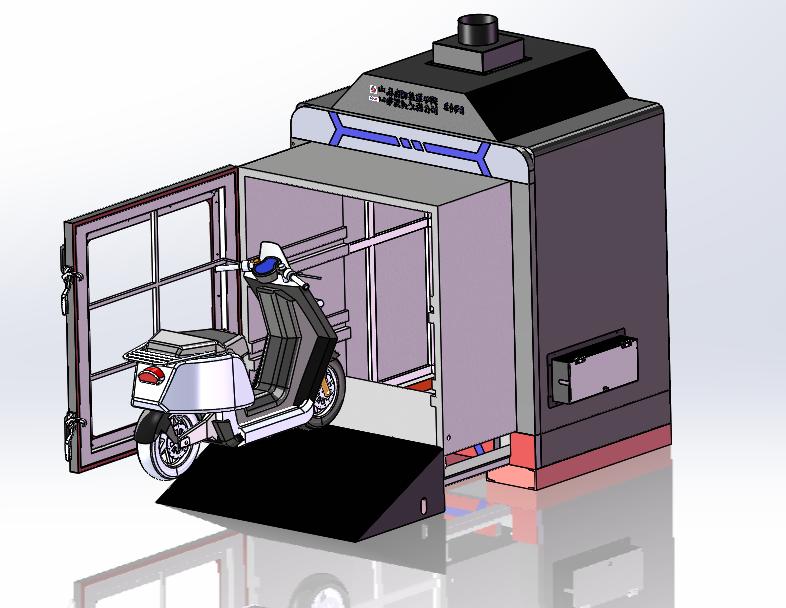

图3、电瓶车充电引起火灾模拟

2.3电流加载系统具有跳闸后电压自动回零、试验温度及试验时间可设定、记录仪可显示温度及电流、有过电流保护、零电压启动等功能；

2.4采用高精度采集卡，收集试验时的温度、电流、电压等多方面的数据，经微机分析、处理和控制，产生实时再现的电气火灾时的真实信息，并经微机分析判定直接得出结果；2.5整机全部采用优质器件，确保系统高品质，高速度运行，具有先进性。

2.6采用高精度采集卡+模块+PLC+计算机，实行全自动调流模式，稳定性、重复性、再现性优。

2.7采用WINDOWS XP操作界面、全球精密设备用开发软件LabView，界面风格清新、美观、简捷。测试期间实时显示测量结果并动态地绘出温度、电流、电压与时间曲线，数据可以永久保存、调阅和打印输出,可直接打印报表。具有高智能、引导式菜单操作，简便直观的特点，使试验结果更加准确。

2.8红外摄像系统：实现电气火灾发生过程整个细节的观察以及后续回放研究电气火灾发生形成。

三、参考标准;

3.1参考GB/T 27902-2011《电气火灾模拟试验技术规程》设计；

3.2参考DL／T404-2018 《36KV-405KV交流金属封闭开关设备和控制设备》设计

四、主要技术参数：

4.1仪器组成：由电流加载系统、测温系统、红外摄像系统、电压和电流测量系统、采集卡和上位机和高压开关柜火火灾测试平台以及控制系统等组成；

4.2电流加载系统;

4.2.1组成：大电流控制台、感应调压器、电流发生器等，

4.2.2大输出电流：6000A,电流5~6000A由计算机软件全自动控制；

4.2.3输入电压：AC220V/380V

4.2.4输出电压：12V；

4.2.5平均温升：125K ； 40℃时，平均温升不超过 100k；

4.2.6线圈材质：纯铜；

4.2.7温度记录：试验温度及试验时间可设定、记录仪可显示温度及电流；

4.2.8交流电流互感器：测量范围0-6000A，输出0-5A：6000/5比；

4.2.9额定容量：100kVA ,在负载75kW可以长期工作；

4.3测温系统：

4.3.1温度传感器：采用直径0.5mm，k型热电偶测量温度；

4.3.2温度模块：采用高精度温度模块，输出（4~20）mA，与计算机直接通讯；

4.4红外摄像系统：像素不低于1920Px~1080px,采用I/O输出，与计算机形成通讯，达到实时摄像并可保存备查；

4.5高压开关柜火火灾测试平台：

4.5.1采用框架结构，加1.5mm厚SUS304静电高温烤漆；

4.5.2设有观察窗；采用高温玻璃。

4.5.3试验台：采用绝缘阻燃材料制成；

4.5.42带排风系统和通风系统

4.6控制系统：

4.6.1通过计算机对试验的整个过程进行自动监控，对试验电压、试验电流、试验温度、试验箱内的温度等数据进行采集和显示，对试验现像进行录像保存；

4.6.2对试验电压、试验电流、试验温度形成实时曲线，实体试验箱可同时扩展至16路温度实时曲线，保存并输出打印报表。以便分析电气火灾形成的因素以及电气火灾防控措施。
