安科瑞三相电气防火限流式保护器剩余电流/配电线缆温度监测电动汽车线路保护带485通讯

Name: 安科瑞三相电气防火限流式保护器 剩余电流/配电线缆温度监测 电动汽车线路保护 带485通讯ASCP320-125B
Price: 8400 CNY

点击次数：947

价格：￥8400

更新日期：2026/9/8 3:31:54

生产地：中国大陆

产品型号：ASCP320-125B

简单介绍：电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
ASCP320系列电气防火限流式保护器是三相限流式保护器，主要应用于电动汽车充电站的线路保护。

商家名片

王**

联系我时，请说明是阿仪网看到的，谢谢!

电话: 13******524
手机: 13******524
微信:
交换名片后展示联系方式 → →

相关标签：三相电气防火限流式保护器,剩余电流/配电线缆温度监测,电动汽车线路保护

详细内容

1 概述

电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

ASCP320系列电气防火限流式保护器是三相限流式保护器，主要应用于电动汽车充电站的线路保护。

2 功能特点

■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微内实现快速限流保护，并发出声光报警信号。

■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60可设）时，保护器启动限流保护，并发出声光报警信号。

■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。

■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可设置是否启动限流保护。

■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可设置是否启动限流保护。

■ 剩余电流监测功能。当被监测的线路剩余电流超过报警设定值时，保护器发出声光报警信号，可设置是否启动限流保护。

■ 保护器具有1路RS485接口。可以将数据发送到后台监控系统，实现远程监控。

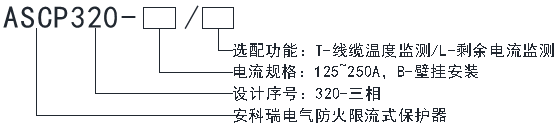

3 命名规则

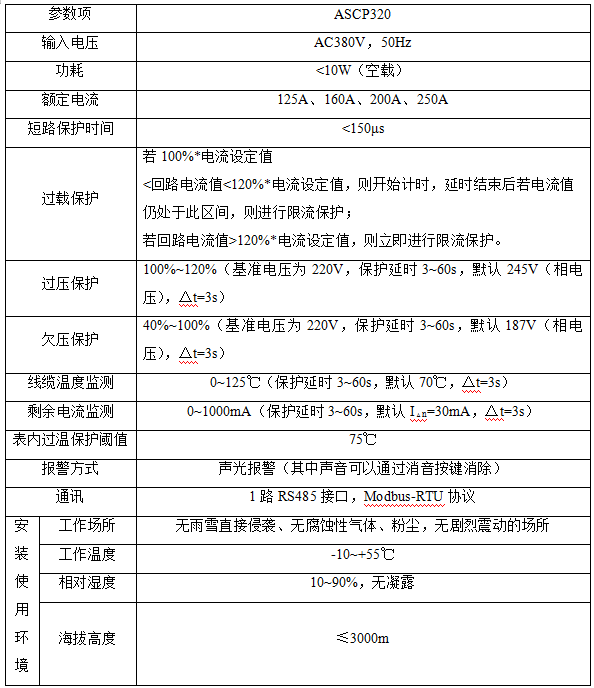

4 技术参数

5 安装与接线

5.1 外形和尺寸

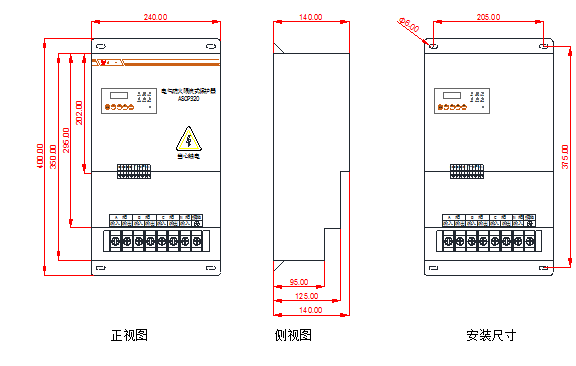

ASCP320-125B限流式保护器的外形与安装尺寸如下图所示（单位mm）：

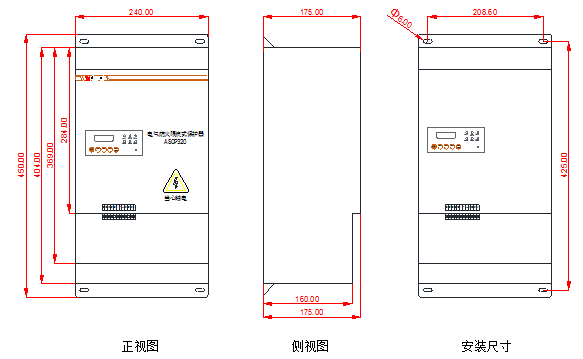

ASCP320-160B/ASCP320-200B/ASCP320-250B限流式保护器的外形与安装尺寸如下图所示（单位mm）：

5.2 安装方法

ASCP320系列限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于具有良好通风散热条件的配电箱内部。其安装固定位置如上图所示。

在墙面安装时，建议安装于无滴水、腐蚀性化学气体和沉淀物质的场所，可以采用M6*55镀锌膨胀螺栓固定于墙面。

在配电箱内部安装时，建议保护器左右各预留10cm以上距离，可以采用M6*12镀锌钻尾三角自攻螺丝固定于配电箱背部安装板或横向安装架上。

5.3 接线方法

在仪表中，底部端子为强电接线端子，保护器的进出线应根据保护器（或其端断路器）额定电流选择合适的线径。

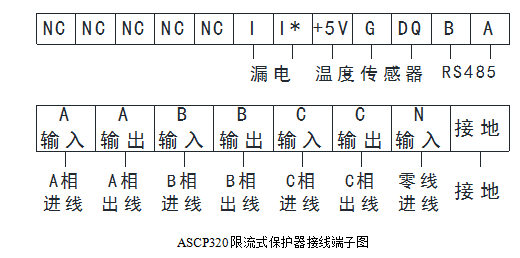

仪表插拔端子为弱电信号端子，A、B为RS485通讯端子，推荐采用1~1.5mm2的屏蔽双绞线连接。I、I*端子为一路剩余电流互感器信号输入端子，+5V、G、DQ为温度传感器端子。（通讯信号端子接入需要区分A、B；温度传感器端子需区分+5V端子（+5V=传感器1红线+传感器2红线+传感器3红线+传感器4红线）、G端子（G=传感器1黑线+传感器2黑线+传感器3黑线+传感器4黑线）、单总线端子（DQ）（DQ=传感器1黄线+传感器2黄线+传感器3黄线+传感器4黄线）；剩余电流互感器接入不需要区分性）。

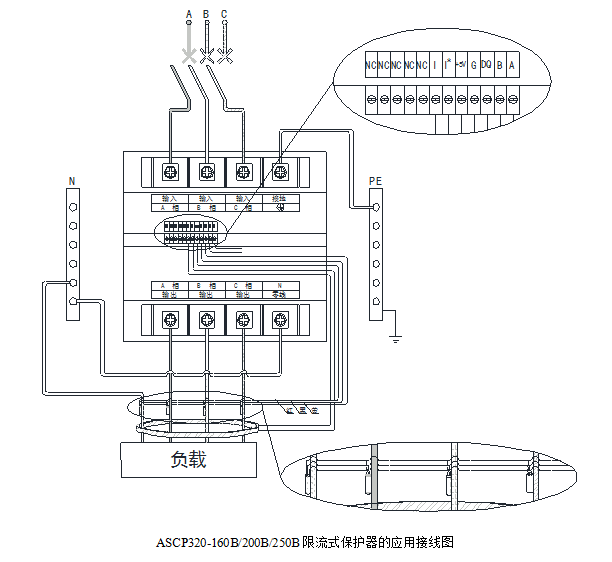

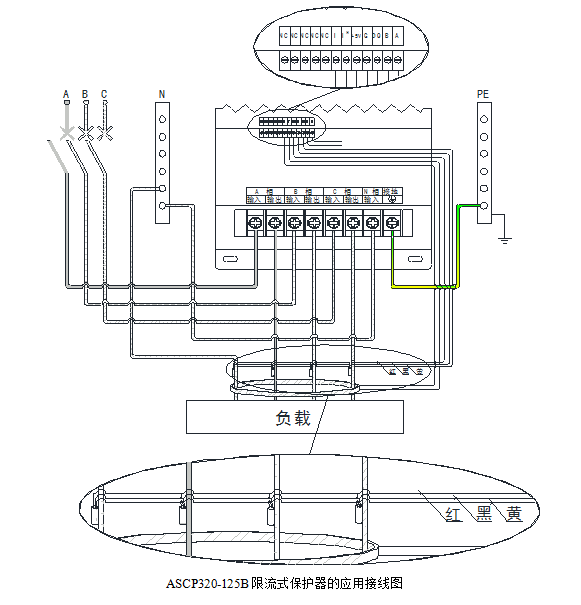

ASCP320系列限流式保护器的对外接线如下图所示：

ASCP320系列限流式保护器对外接线方法如下：

（1）将三相导线从进线断路器的下端，连接到保护器进线端ABC相线对应的输入端子上，接线要插紧压实，确保可靠连接，防止松动和脱落。

（2）再用同样的导线从保护器出线端ABC相线对应的输出端子引出，连接到后端断路器或负载，N线从零排引入。

（3）若需要测量线路剩余电流，则要将被监测线路的零线和ABC相线同时穿过选用的剩余电流互感器，然后将互感器的二次线连接到保护器的剩余电流信号输入端子上。

（4）若需要监测线缆温度，则将配套的温度传感器的探头紧贴被监测线缆上并固定好，然后将温度传感器信号线连接到保护器的温度传感器端子上，建议使用扎带将温度探头绑在接近出线端子的相线上。

（5）若需要保护器的RS485接口组网连接至上位机平台，推荐采用2×1.5mm2的屏蔽双绞线将各保护器RS485接口A端子和B端子以手拉手的方式连接起来，后连接到上位机或串口服务器的通讯接口上。

5.4 注意事项

（1）在选用限流式保护器时，限流式保护器设定的额定电流应该与其一断路器的额定电流保持一致。为保障限流式保护器的正常使用，严禁将其使用于与其端断路器的额定电流不匹配的配电线路中。

（2）ASCP320使用壁挂式安装，应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

（3）接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致保护器工作不正常，应确保保护器相应端子接线拧紧压实。

（4）严禁非业人士擅自打开产品外壳。保护器投入使用之后，即使被保护线路发生短路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意碰触用电线路的金属部分，应及时通知相关人员检查线路，排除故障，故障排除后，通过按自检按钮将保护器复位，使保护器恢复正常运行。

（5）当保护器因超温而发生限流保护时，通常是因为环境温度过高或通风散热不良等原因导致，可通过加强通风等措施改善工况，待保护器内温降低后，再按自检键，使保护器复位。
