推送：0.4kV分布式光伏 室内光储充微电网的监控与应用
点击次数：390 发布时间：2024/12/31 16:20:31
商家名片
王**
联系我时，请说明是阿仪网看到的，谢谢!
- 电话: 13******524
- 手机: 13******524
- 微信:
- 交换名片后展示联系方式 → →
1 概述
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
Acrel-2000MG/B1微电网能量管理系统，是我司根据新型电力系统下微电网监控系统与微电网能量管理系统的要求，总结国内外的研究和生产的**经验，门研制出的企业微电网能量管理系统。本系统满足光伏系统、风力发电、储能系统以及充电桩的接入，全天候进行数据采集分析，直接监视光伏、风能、储能系统、充电桩运行状态及健康状况，是一个集监控系统、能量管理为一体的管理系统。该系统在安全稳定的基础上以经济优化运行为目标，促进可再生能源应用，提高电网运行稳定性、补偿负荷波动；有效实现用户侧的需求管理、消除昼夜峰谷差、平滑负荷，提高电力设备运行效率、降低供电成本。为企业微电网能量管理提供安全、可靠、经济运行提供了**的解决方案。
微电网能量管理系统应采用分层分布式结构，整个能量管理系统在物理上分为三个层：设备层、网络通信层和站控层。站通信网络采用标准以太网及TCP/IP通信协议，物理媒介可以为光纤、网线、屏蔽双绞线等。系统支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT 等通信规约。
2 适用场合
系统可应用于城市、高速公路、工业园区、工商业区、居民区、智能建筑、海岛、无电地区可再生能源系统监控和能量管理需求。
3 系统功能需求：
1) 数据采集及处理：通过光伏、风力发电设备、储能设备、充电桩、负荷及辅助设备等实时采集现场各种电参数、开关量及温度量、电能抄表值等；

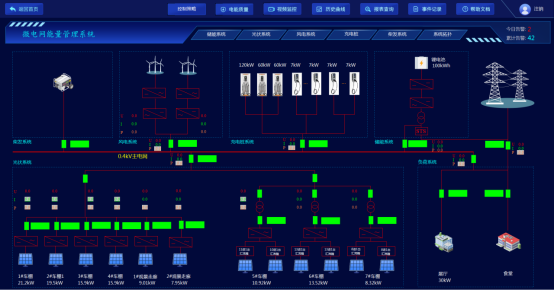

2) 实时监控：实时监控微电网系统的综合数据、系统性能、功率辐射曲线、上网电量与发电量、系统损耗等，及时掌握微电网系统的整体运行水平，包括对光伏逆变器、储能变流器、充电桩、主接线、通讯状态等的实时监控；
3) 画面显示：各子系统的发用电信息与状态、各回路的合、分状态、变位信息、保护设备动作及复归信息、交直流系统及所用变系统的信息、各测量值的实时数据、系统拓扑、各种告警、运行曲线、环境数据等信息；
4) 智能控制策略：包括峰谷策略、*大需量策略、平滑出力、计划曲线策略、防逆流策略、自定义控制策略等；
5) 记录功能：具有电压、电流、功率、电能以及事故、告警事件等各种历史数据的存储功能，以供查询、分析、打印；
6) 报警处理：用户可以根据自己的需要分类筛选有关报警，并将报警归纳于不同的报警窗口。同时通过告警异常事件进行管理，为设备性能的评估、准确判断故障、提供支持；通过事故追忆和事故重演，可分析事故发生原因，避免事故的再次发生，**系统安全稳定运行；
7) 应具有完善的用户权限管理功能，避免越权操作，同时支持对操作密码进行设置，为系统的遥控/遥调等操作安全性提供保障；
8) 曲线分析功能：可以曲线形式展示实时数据库和历史数据库中的模拟量、电度量数据，以便分析其当运行状态及有关历史趋势；
9) 报表统计功能：通过报表，可以方便分析供电系统及各回路运行参数，形成运行日报、月报、电能统计日报、月报、年报。

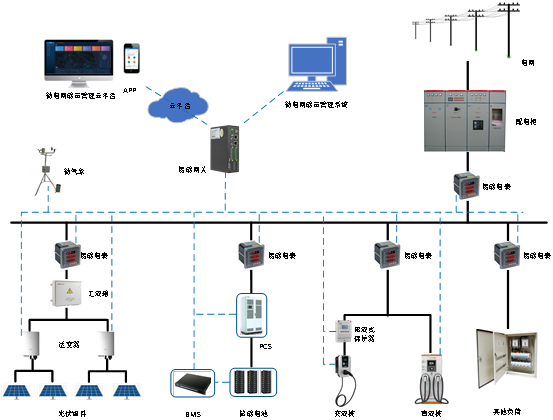

4 系统架构

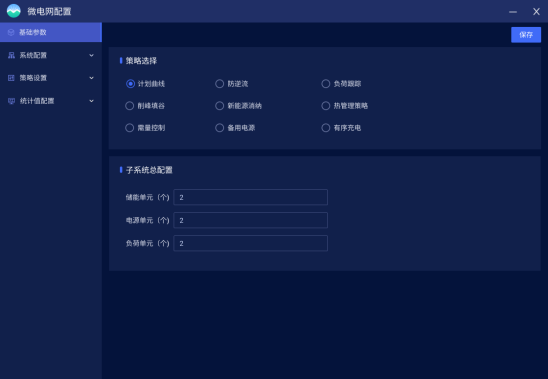

5 策略配置
系统应可以根据发电数据、储能系统容量、负荷需求及分时电价信息，进行系统运行模式的设置及不同控制策略配置。如削峰填谷、周期计划、需量控制、防逆流、有序充电、动态扩容等。
5.1，无新能源消纳
没有配备光伏，BESS即用以下策略，当市电异常时，储能离网运行，SOC 剩余电量不满足离网需求情况下需要EMS控制来启动柴发，市电正常则回到并网。
5.2，有新能源消纳
自发自用 光伏发电优先提供给负载，当光伏功率大于负载功率时，多余的电量给BESS 充电，当光伏功率小于负载功率时，光伏和 BESS 放电同时给负载供电，当光伏和 BESS 放电都不满足负载功率时，光伏、BESS 和市电同时给负载供电。
电池优先 光伏发电优先给 BESS 充电，多余的能量给负载，PV 不足以供给电池和负载时，电网给负载提供剩余能量。
具体策略根据项目实际情况（如储能柜数量、负载功率、光伏系统能力等）进行接口适配和策略调整，同时支持定制化需求。
6 网络拓扑图
系统支持实时监视接入系统的各设备的通信状态，能够完整的显示整个系统网络结构；可在线诊断设备通信状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

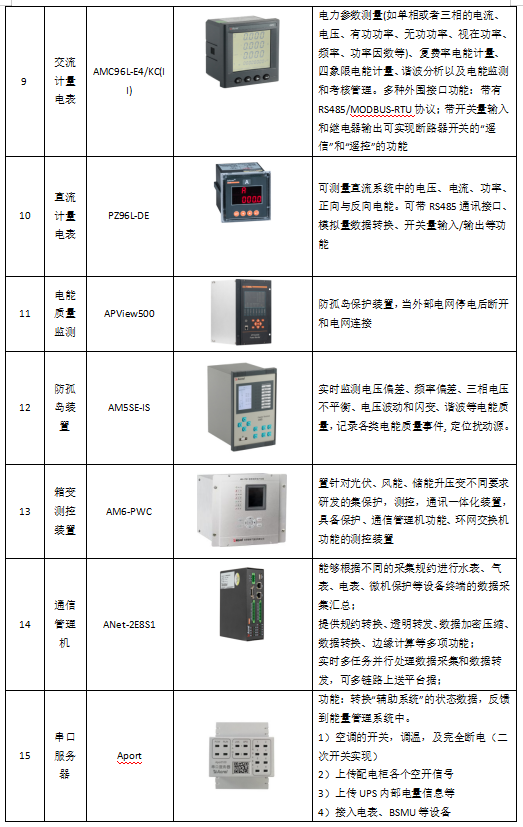

7 配套硬件产品
原创作者：安科瑞电子商务（上海）有限公司
