服务案例 | 新亚药业液相色谱分析实验室废液集中收集改造项目：安全与效率并行的创新实践

点击次数：87 发布时间：2026/3/26 15:12:56

一、项目背景

随着新亚药业研发与生产规模的拓展，液相色谱分析实验室的仪器数量与日俱增，传统分散式废液收集方式（如单台仪器配小桶）暴露出诸多痛点：异味返流污染实验环境、管线杂乱影响操作效率、人工搬运存在安全风险、合规压力陡增。为此，企业启动废液集中收集改造项目，旨在构建一套“全流程可控、全周期安全”的废液收集体系。

二、设计亮点：

1. U型波纹管防返流设计

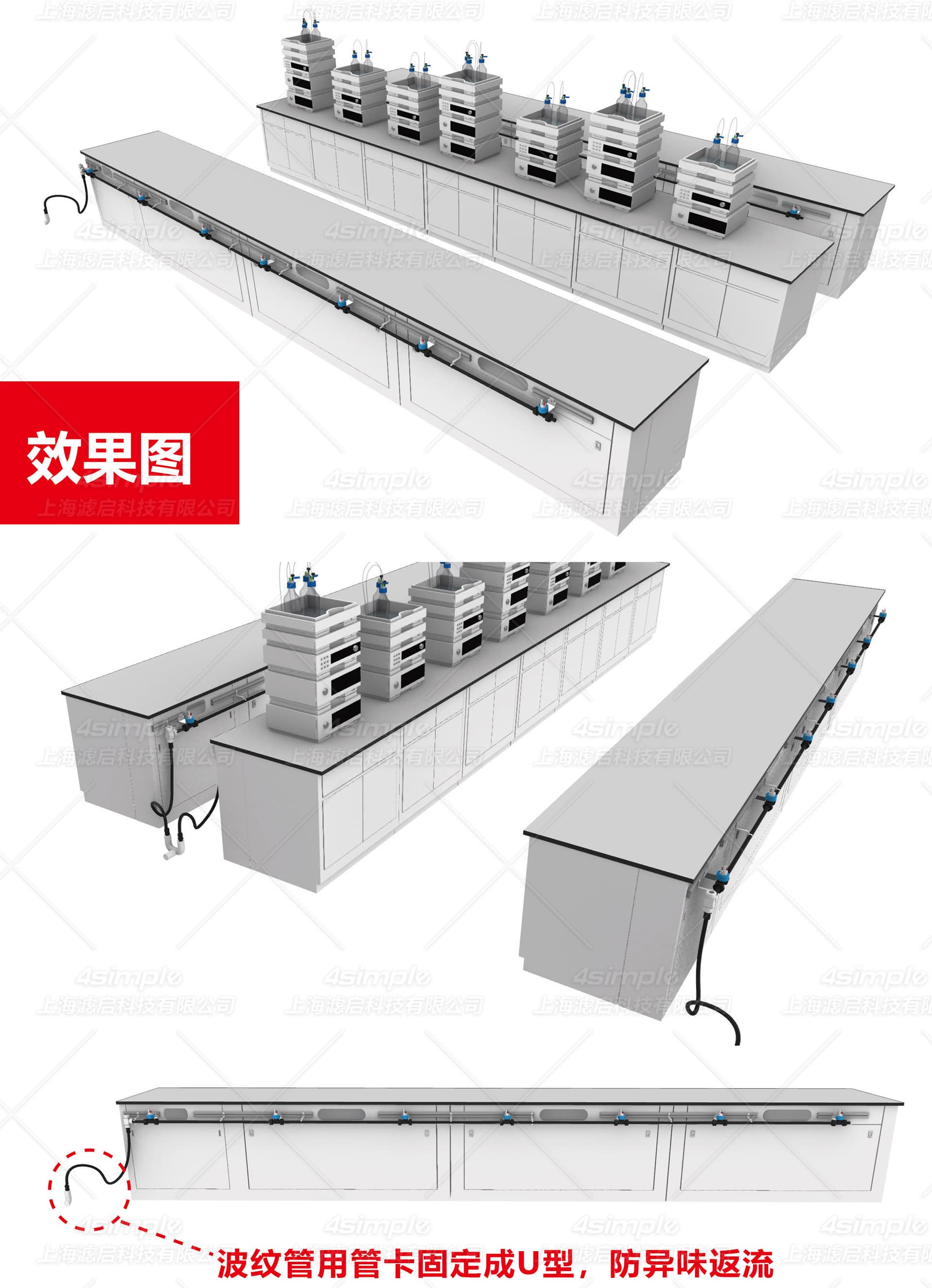

针对实验室废液易挥发、异味返流的问题，项目在废液管线下端创新采用U型波纹管+管卡固定设计（如图1所示）。波纹管材质选用黑色PTFE（聚四氟乙烯），具备耐化学腐蚀、耐高温的特性；通过管卡将波纹管定型为U型，利用“水封”原理阻断异味返流路径，从结构上杜绝有害气体进入实验区，保障人员健康与实验环境洁净。

2. 模块化管线布局与灵活适配

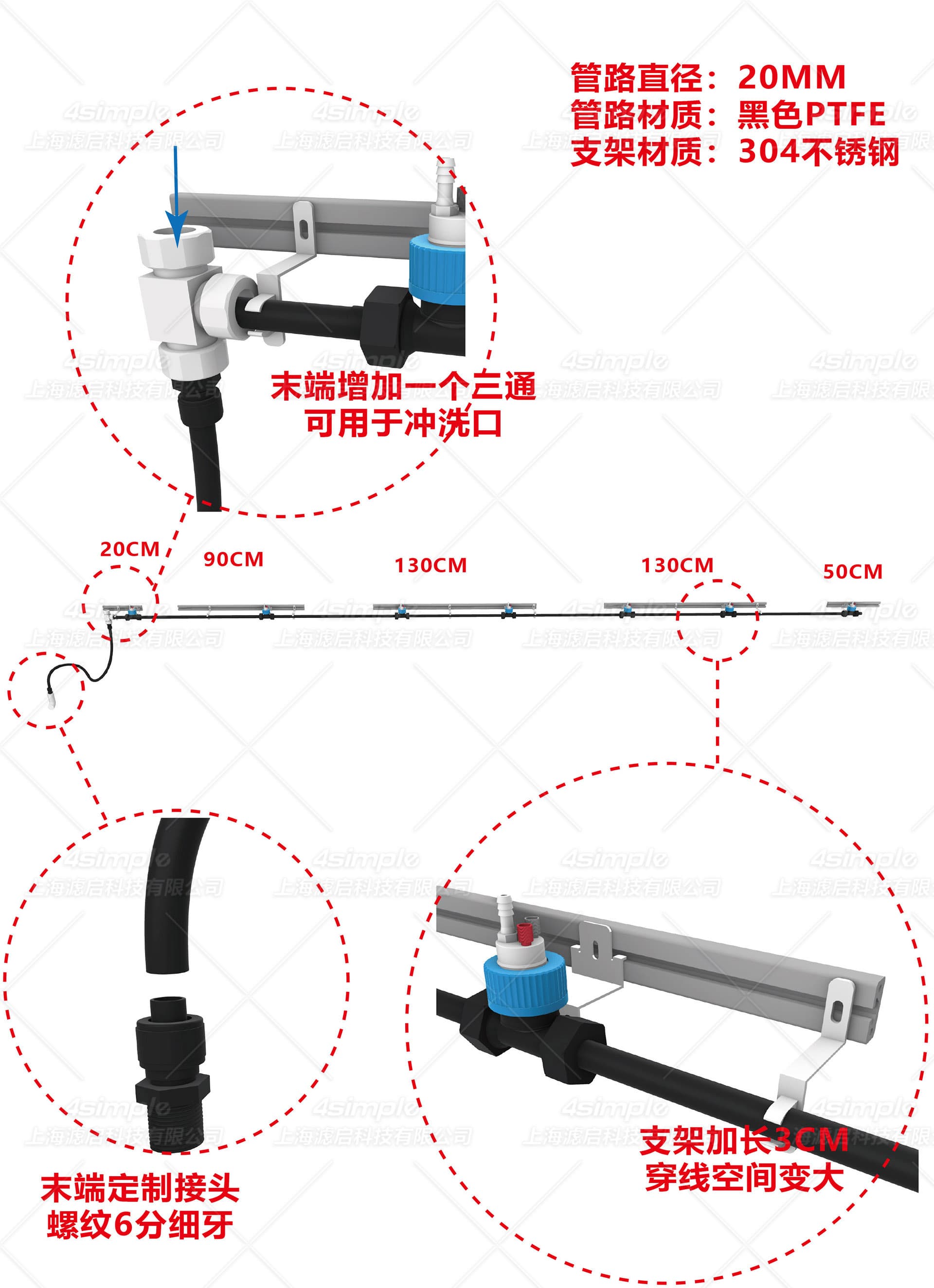

设计阶段充分考量实验室仪器布局（如下设计图），采用“主路+支路”模块化管线架构：主路沿实验台下方贯穿，支路通过定制接头（螺纹6分细牙）连接单台液相色谱仪。末端增设三通接口，既满足日常废液排放，又可作为冲洗口，便于管线清洁维护；支架采用304不锈钢并加长3cm，扩大穿线空间，兼容仪器电源线、信号线等，避免管线缠绕，提升空间利用率。

3. 细节化功能优化

末端定制接头：采用6分细牙螺纹，适配主流液相色谱仪废液口，密封性能，防止漏液；
支架加长设计：3cm的加长量看似微小，却为实验室后续设备升级、管线扩容预留了充足空间，体现“前瞻性设计”理念；

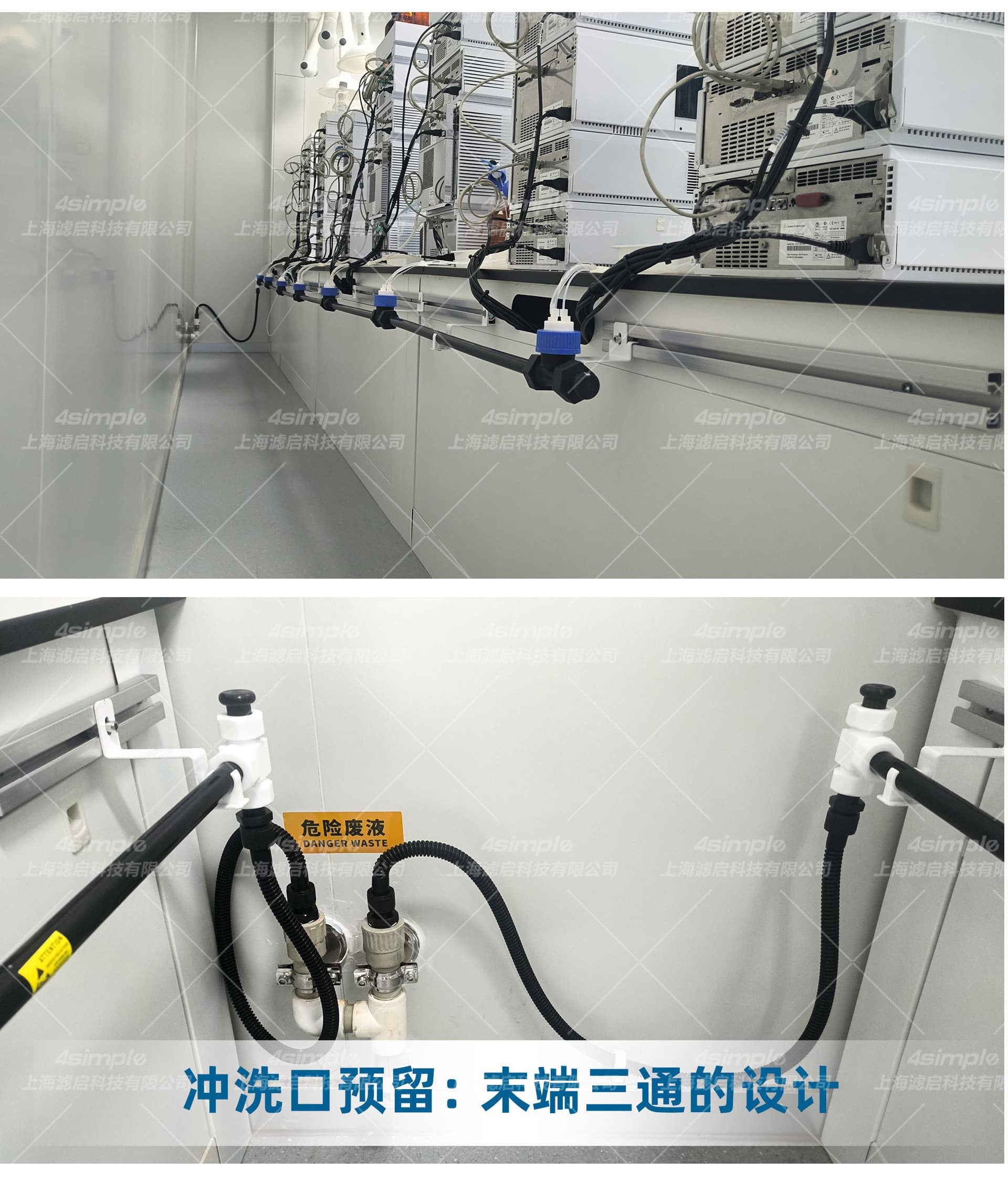

冲洗口预留：末端三通的设计，让实验室可通过引入纯水或清洗液，定期对废液管线进行冲洗，防止残留废液结晶堵塞管路，延长系统使用寿命。

三、总结从“杂乱陈旧”到“整洁现代”

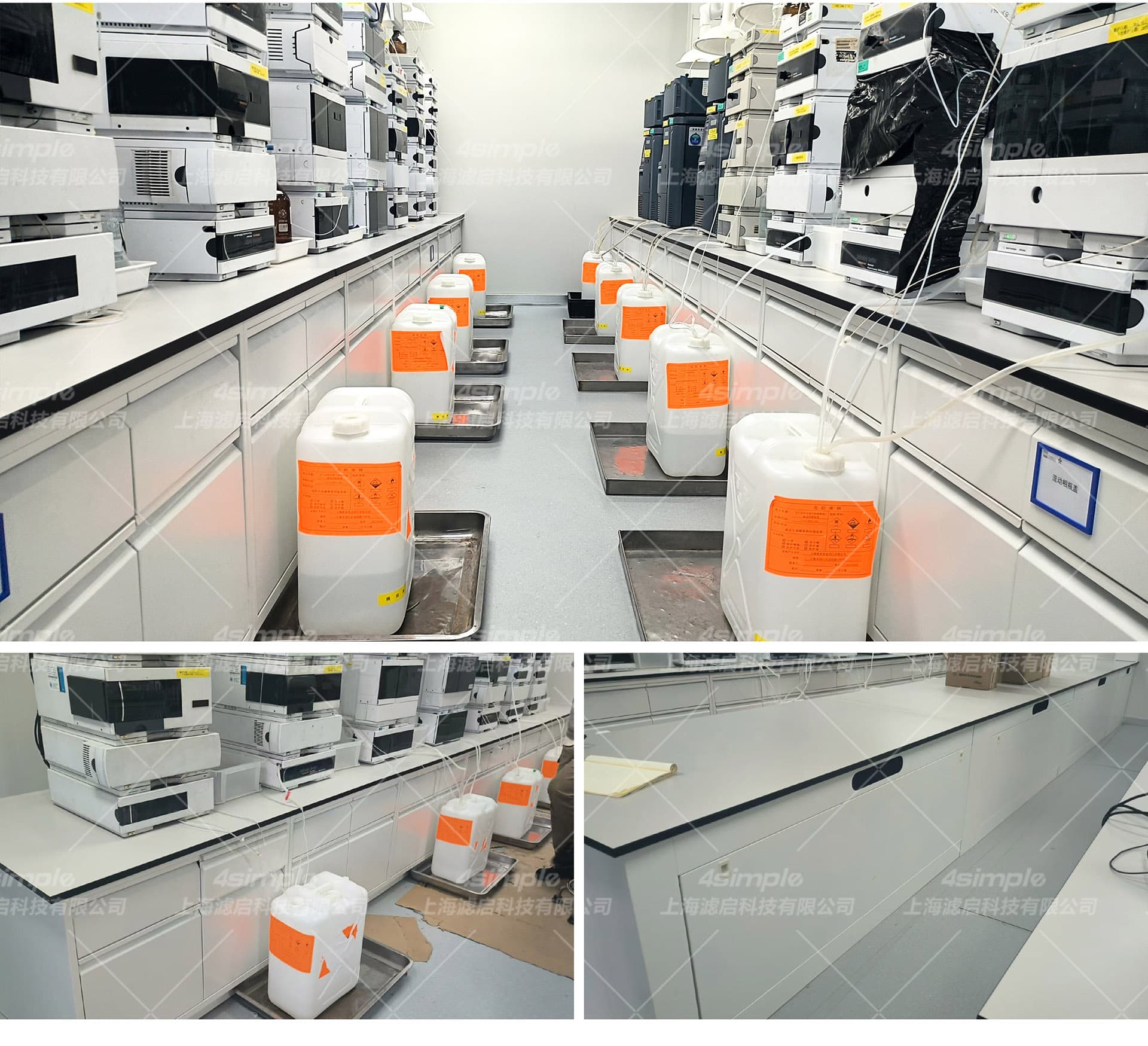

改造后，4simple废液收集系统实现全流程封闭化管理：U型管防返流设计解决异味困扰，实验区空气质量显著改善；危险废液集中汇入指定收集点（如下图），配备醒目标识（“危险废液 DANGER WASTE”），杜绝混放、误排风险，完全符合《危险化学品安全管理条例》与GMP对实验室废液管理的要求。

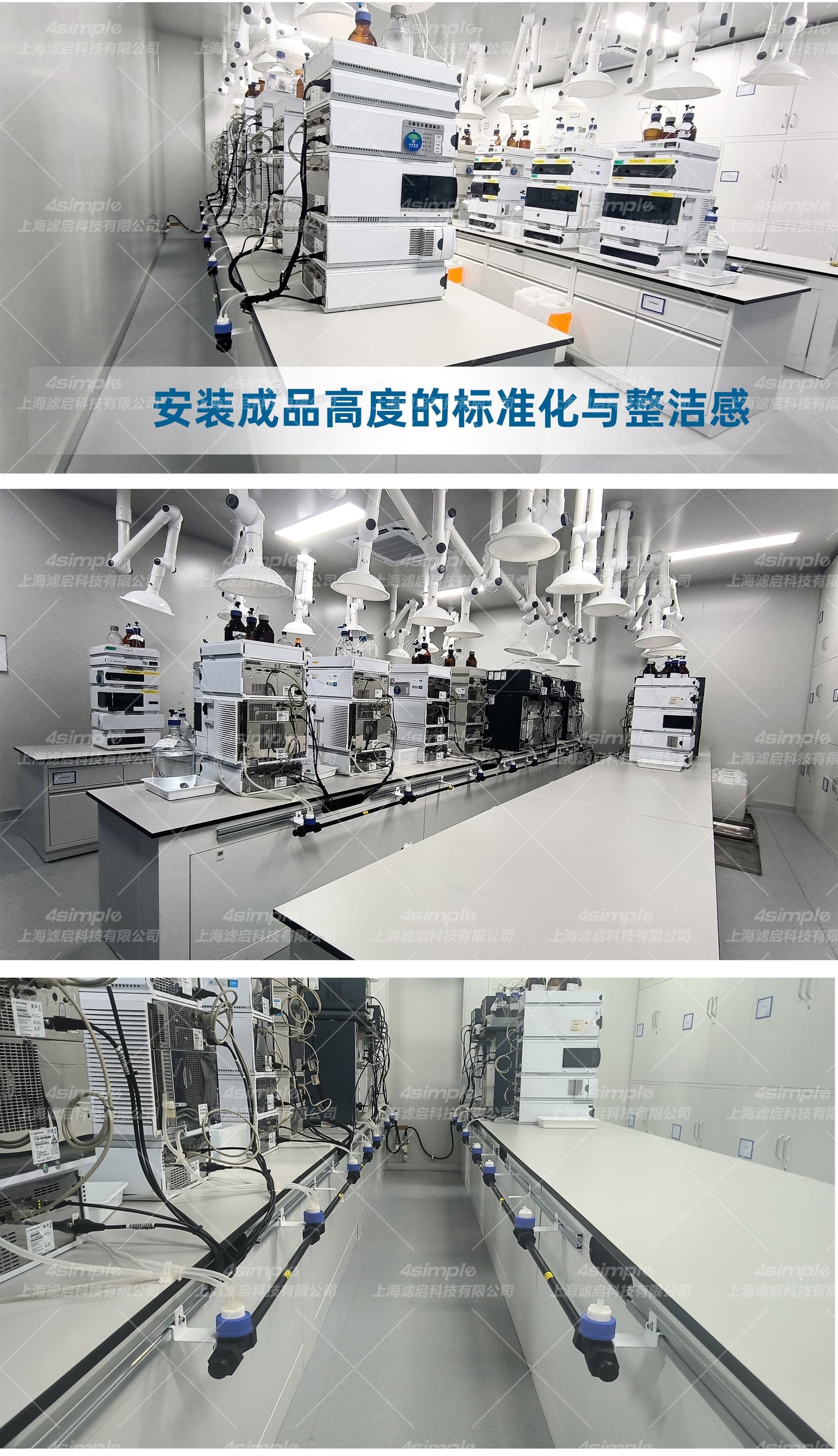

安装成品（如下图）呈现出高度的标准化与整洁感：黑色PTFE管线与白色实验台形成视觉对比，304不锈钢支架防腐防锈，长期使用仍保持外观崭新；波纹管、接头等部件衔接紧密，无漏液、松动迹象，系统整体耐用性经得住实验室高频使用的考验。
