服务案例 | 滤启科技4simple废液集中管路收集系统入驻北京市药品检验研究院液相色谱实验室

项目介绍：

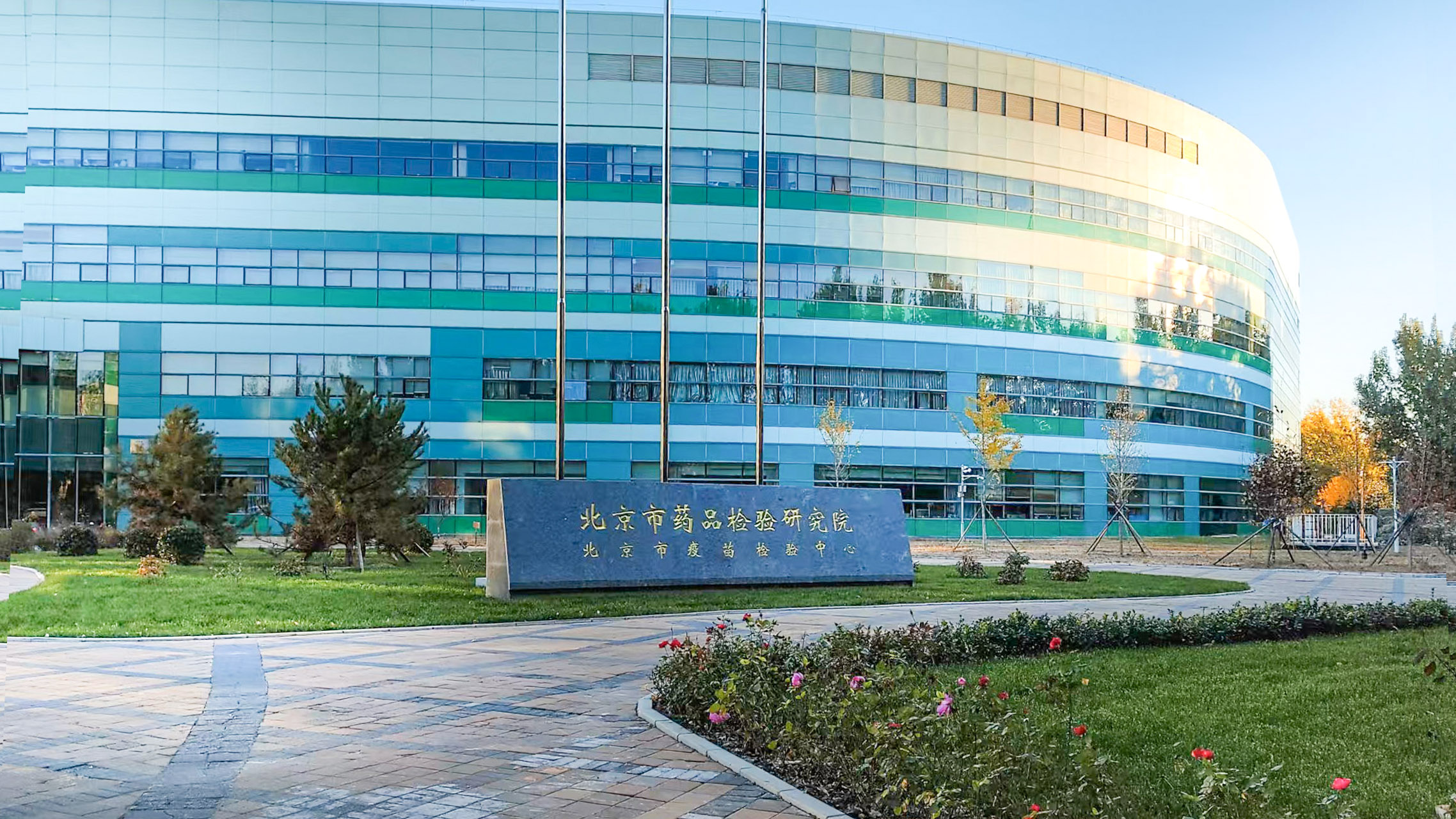

北京市药品检验研究院（北京市疫苗检验中心）是国家最早确认的口岸药品检验机构之一，也是全国批省级生物制品批签发检验机构。研究院配备各类仪器设备2600余台套，检验能力覆盖药品、生物制品、化妆品、保健食品、药包材、洁净环境、医疗器械七大领域，拥有三个国家药监局重点实验室、一个北京市重点实验室和一个博士后工作站。此次改造的是研究院新建的两间液相色谱实验室，总共四组废液管路收集系统，实现了两间分析实验室的废液安全收集。

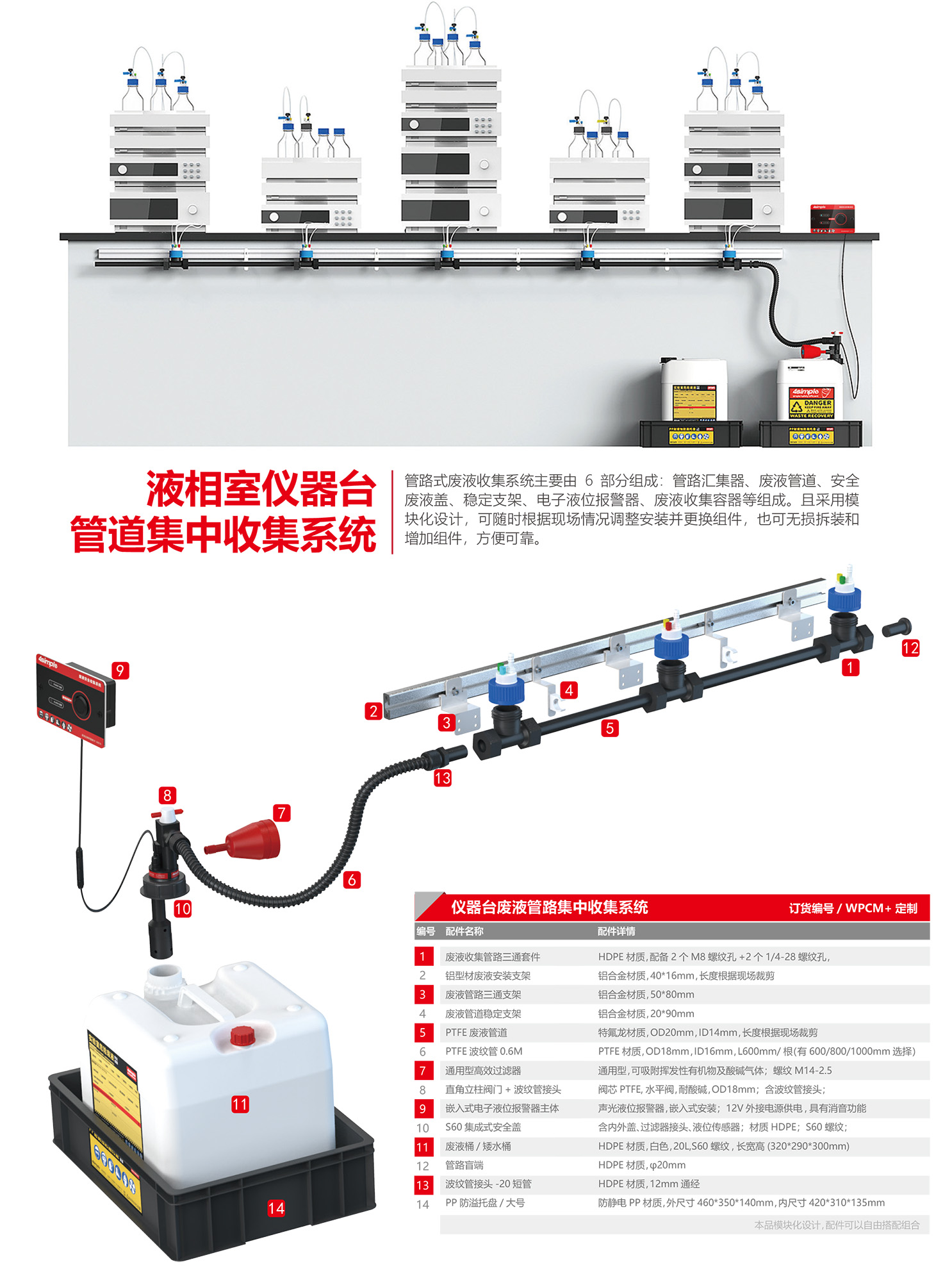

集中收集系统介绍：

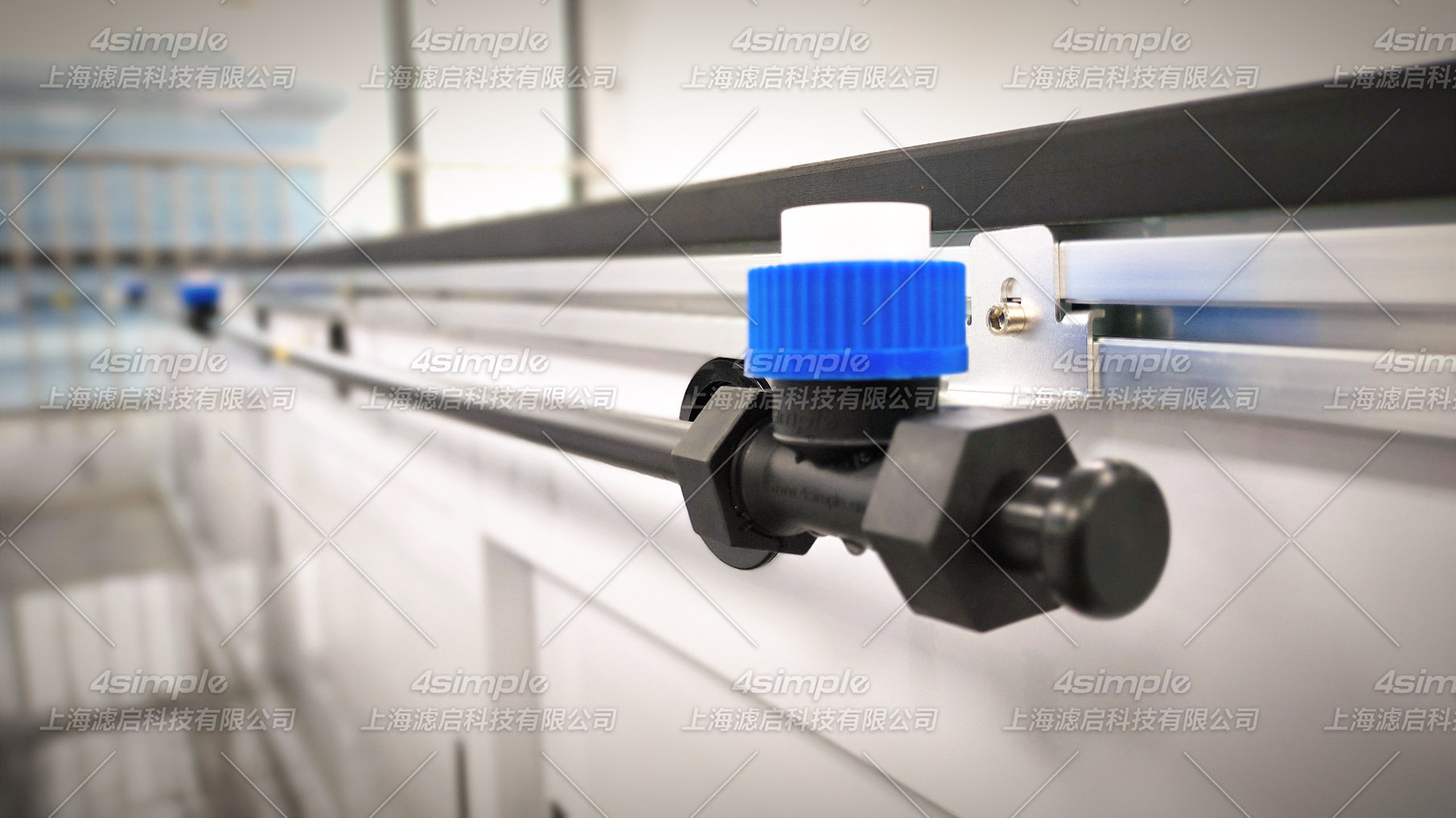

（1）每排多台液相色谱仪废液接口，主管道采用Ф20mm，每台有标准GL45安全盖汇聚器，带有1.6mm-3.2mm的PFA /PDFE毛

细管接口，及 6.4mm-12.0mm宝塔接口，适配各种口径废液管路，完全密封无挥发。

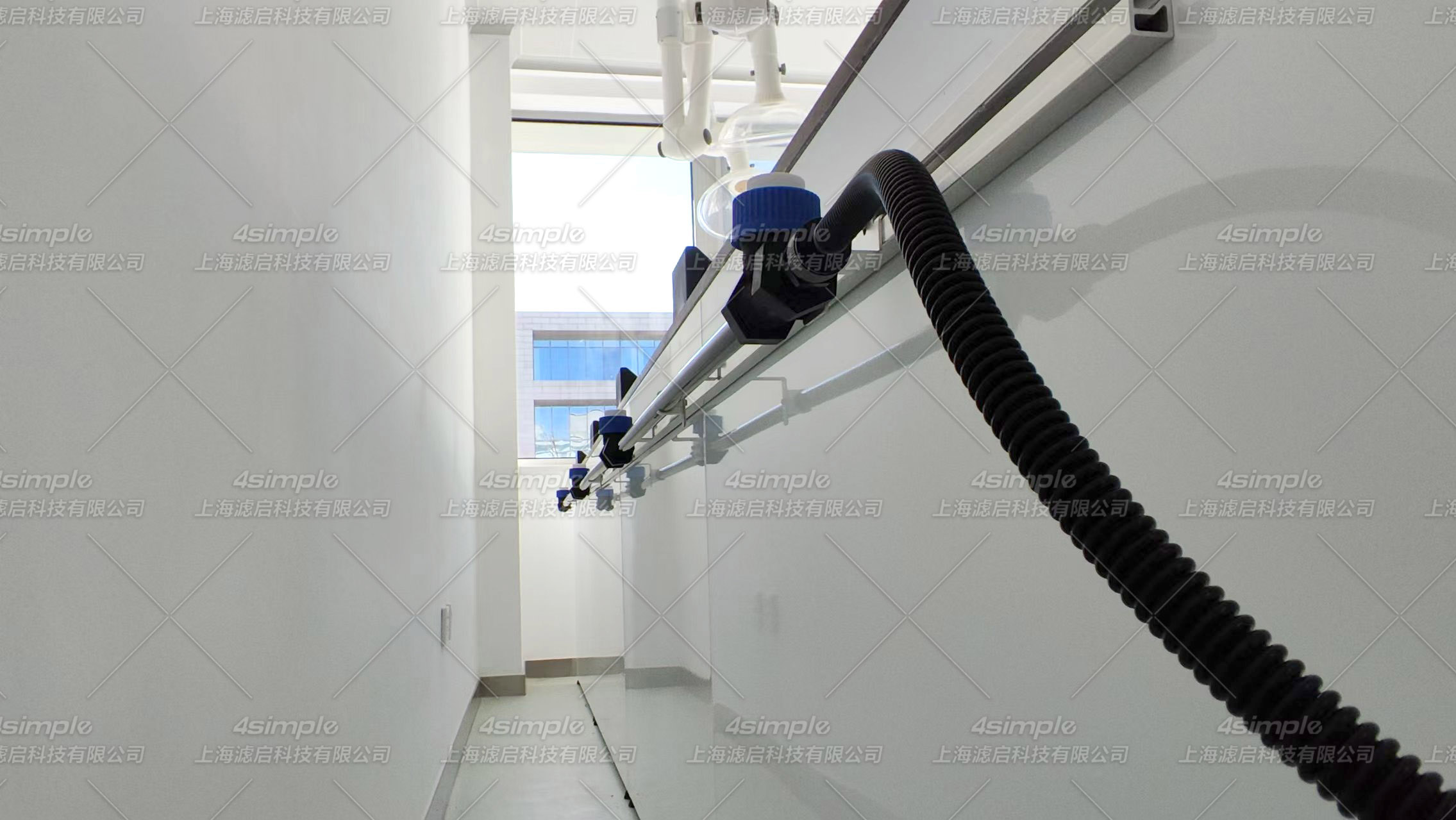

（2）采用试验台后方下沉式安装，按照3-5℃倾斜度布置收集主管道，确保液体缓慢流向废液收集桶中，避免管道内积液和

产生大量静电。

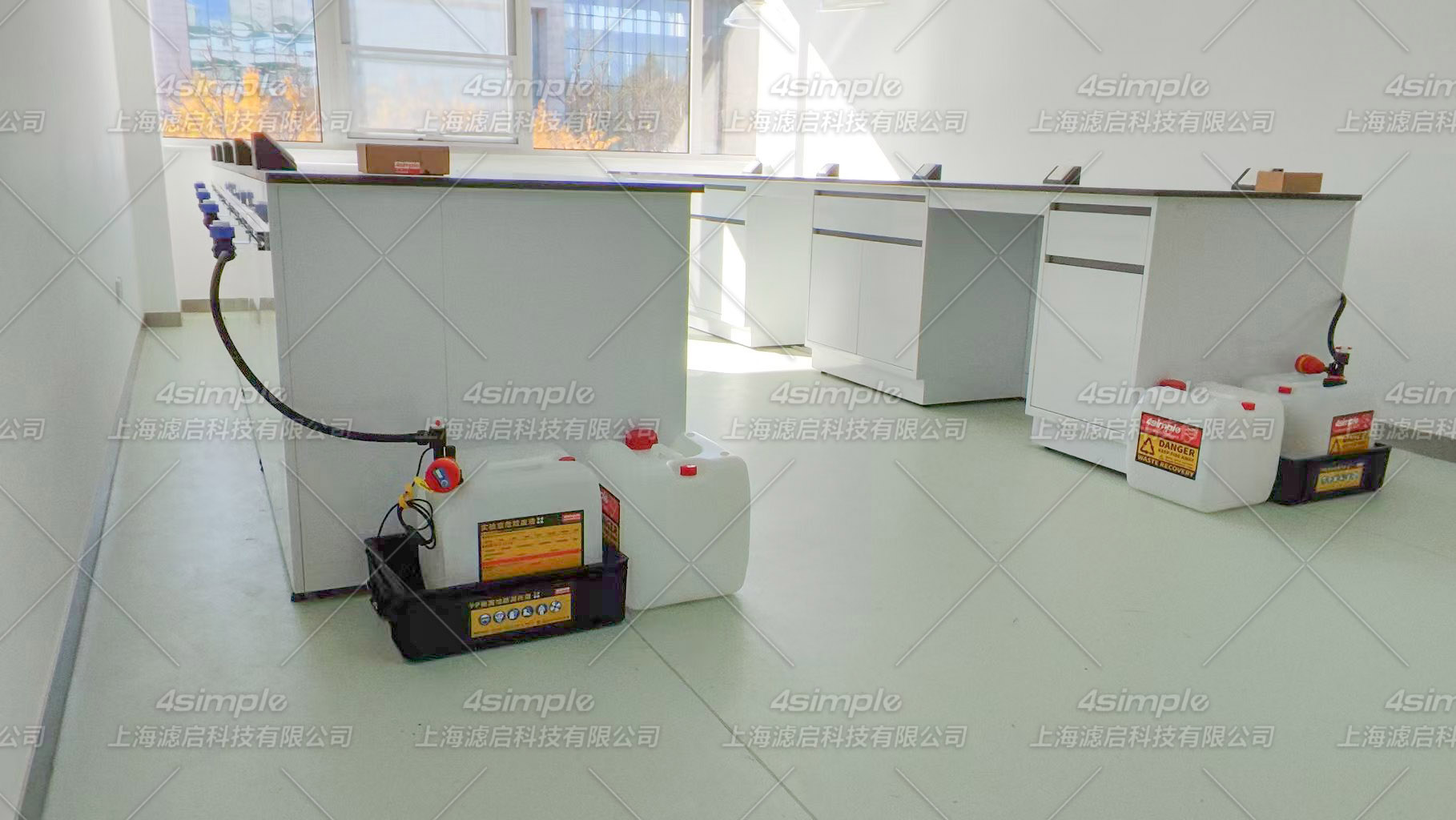

（3）安全切换阀设计，为了解决在色谱仪不停止工作的状态下更换废液桶，我们设计了一款安全切换阀。在废液收集的终端采用

安全切换阀+双桶的设计。

（4） 管道部件采用材质ptfe改性塑料，确保化学稳定性，在收集过程中不会产生变形，导致管道积聚液体，采用螺纹活接方式加

固，方便检修和增加部件，具有良好化学特性和物理伸缩性，避免产生漏液现象。

（5）末端对接采用 ptfe材质导导流软管，有效减缓废液的流速，降低静电风险，长度 600mm±5%。

（6） 在主管道末端和废液桶密封盖上均装有止流开关，有效阻止废液外泄，操作方便。

（7）配有多通道声光报警器监控液位，12V 电源，低压可靠。

（8） 废液桶密封盖附带半年使用有效期吸附过滤器，快捷拆装，配有可视时间按钮，可以平衡容器内的压力状态， 保证废液收

集在密封状态下,正常运作,在有效期内吸附效果达 99%以上。

（9）配有 20L PEHD 材质桶，全套均为耐酸碱、耐腐蚀塑料产品。
