安科瑞ASL220 RS485智能照明开关驱动器说明

RS485智能照明解决方案：

安科瑞新一代自有知识产权的照明控制解决方案，基于成熟的RS485通讯控制技术。同时创新地引入了载波侦听和冲突碰撞检测机制，多机间的实现了实时双向通讯。线材使用普通的屏蔽网线，一次性解决通讯与供电问题。

  RS485总线技术，技术成熟，安全稳定。是目市场应用广泛的现场控制总线技术。

  传统RS485总线只能采用一主多从的半双工工作模式。安科瑞创新地引入了载波侦听和冲突检测机制，使其能够实现多主机间的实时全双工通讯。

  采用普通的屏蔽网线，并借鉴POE供电技术，实现了系统供电与通讯在同一条线缆内解决。大大降低了施工成本，和接线、排障的劳动强度。

  产品卖点：

  高性价比

  采用成熟稳定的RS485通讯技术，产品硬件与安装线缆成本均有大幅度的下降。同时开关驱动器具备独立工作能力，非常适用于一些中小型项目。

  施工简单

  自主知识产权，在施工调试过程中配置简单，排障容易。大大减轻调试工作量，提升劳动效率。

  扩展性强

  开关驱动器采用模块化设计，可以任意拼接扩展，同时预留I/O口和Modbus接口，方便与第三方系统直接对接。

  2. 概述

  ASL200 系列开关驱动器(以下简称模块)，是安科瑞 RS485 智能照明控制系统的控制模块。该模块和其他模块（诸如智能面板、传感器等）连接到一起，组成一套完整的控制系统，实现大型公建、楼宇照明系统的智能控制。该驱动模块采用单片机技术，是具有高稳定性、高性的智能控制模块，该整机作为驱动模块，直接控制负载电源的通断,实现多种控制功能，如：开关功能、电流检测、故障报警、延时功能、场景控制、阈值功能等。

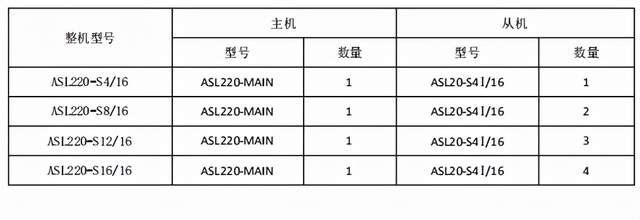

  3. 产品型号

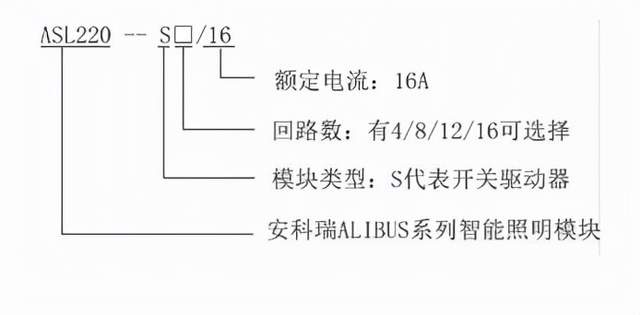

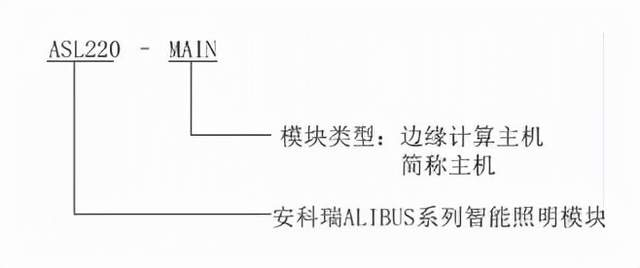

  整机型号：

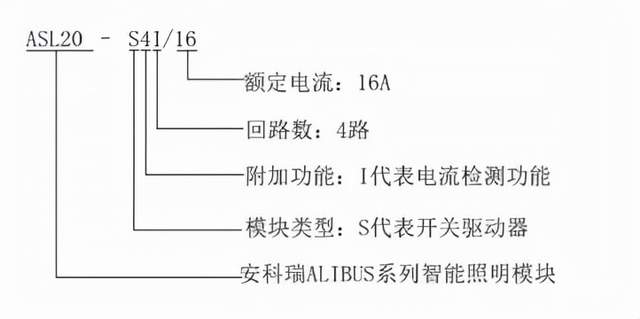

  从机型号：

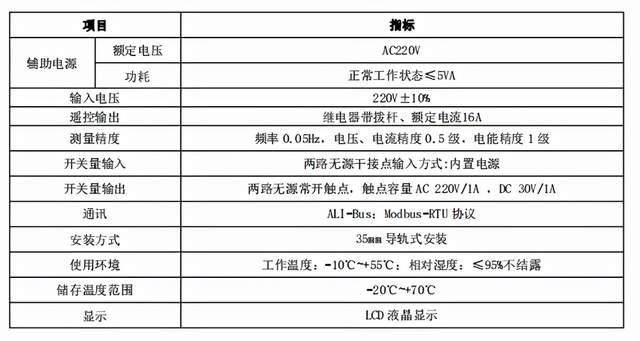

  4. 技术参数

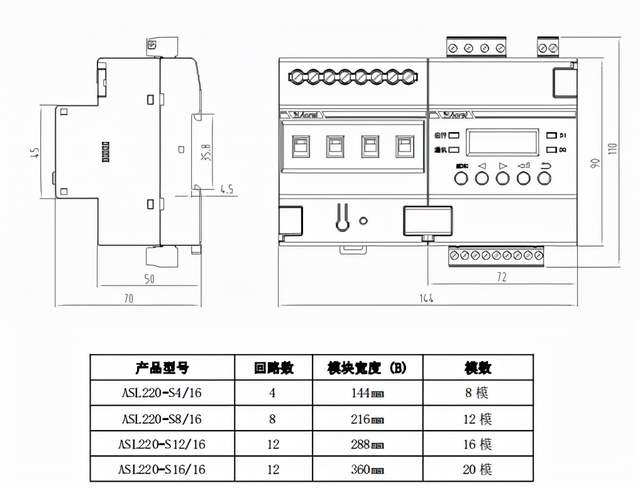

  4. 外形结构

  安装提示: 该模块适用于 35mm 导轨式安装，安装时只需将模块卡进轨道即可。

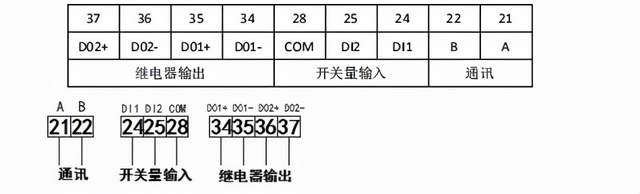

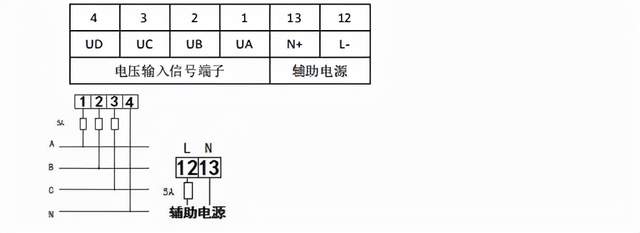

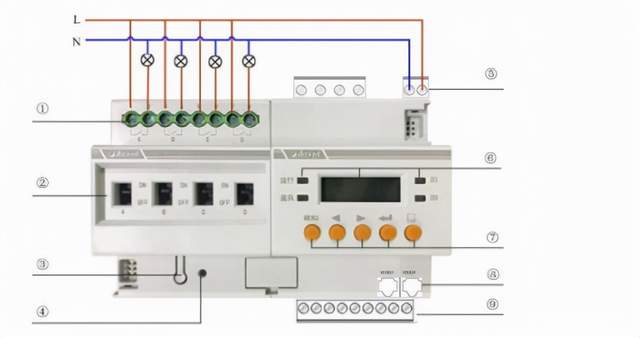

  5.电气接线图

  上图为 4 路开关驱动器的接线示意图。在实际使用中，4 路、8 路、12 路、16 路开关驱动器接线与此类

  似，在此不一一列出。

  1 从机市电输入端子

  2 继电器手动操作孔

  3 编程按键

  4 编程指示灯

  5 主机电压输入端子

  6 主机显示屏，运行/通讯指示灯，DI/DO 指示灯

  7 主机操作按键

  8 RS485 通讯接口

  9 DI DO 输入端子

原创作者：江苏安科瑞电器制造有限公司
