如何准确校准国产电流探头
点击次数：35 发布时间：2022/8/29 12:01:19
商家名片
张**
联系我时，请说明是阿仪网看到的，谢谢!
- 电话: 18******162
- 手机: 18******162
- 微信:
- 交换名片后展示联系方式 → →

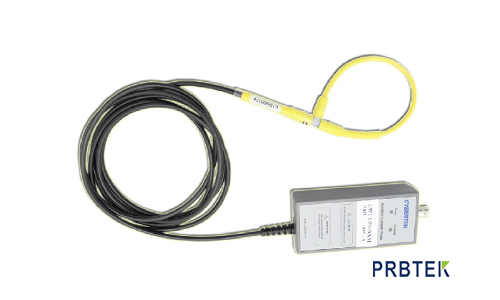

国产电流探头是一款能够同时测量直流和交流的高频电流探头。高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。
国产电流探头的的校准是一个非常复杂的过程。其实，比所谓的校准更加准确的一种说法应该是确定电流探头的特性。我们必须正确的确定探头的特性，其过程要能够反映出用户使用探头的方式。探头的制造商通常会销售一种校准器具，其阻抗会保持为50Ω。将50Ω的负载连接到电流探头的输出端，而其输入端则连接一个经过校准的射频信号发生器（或者网络分析仪）。将需要确定特性的探头夹合在校准器具上，一边测量探头的输出，一边扫描频率。
国产电流探头有两种形式，一种特定的探头类型，称为分芯探头。这类探头的线圈放在"U"形芯上，"U"形芯带有一铁氧体滑块，滑块盖住"U"形顶部。这类探头的优点在于，铁氧体滑块可以收缩，使得探头能够方便地卡到测量电流的导线上。在测量完成时，滑块可以收缩，探头可以移到其它导线上。另外一种电流探头是实芯电流转换器。这些电流转换器绕在被测导线上。结果，必须断开被测导线，把导线穿过转换器，然后重新把导线连接到电路上，才能安装这些转换器。实芯探头的主要优势是它们体积非常小，提供了非常快的频响，可以测量快速、低幅度电流脉冲和AC信号。
以上就是校准国产电流探头的相关介绍，如您使用中还有其他问题，欢迎登陆普科科技www.prbtek.com
原创作者：西安普科电子科技有限公司
