示波器电流探头的消磁与平衡调节步骤
点击次数：57 发布时间：2022/8/16 16:49:06
商家名片
张**
联系我时，请说明是阿仪网看到的，谢谢!
- 电话: 18******162
- 手机: 18******162
- 微信:
- 交换名片后展示联系方式 → →

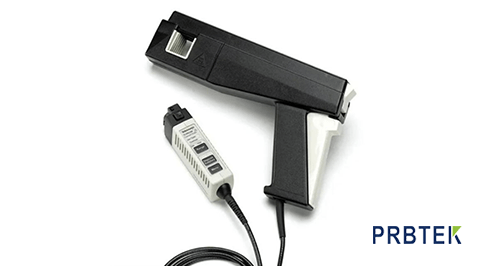

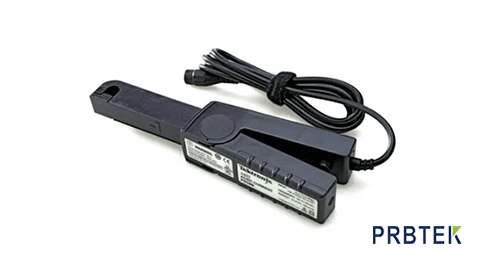

电流探头是连接被测电路与电子示波器输入端的一根导线，复杂的探头由阻容元件和有源器件组成，简单的探头没有采取屏蔽措施很容易受到外界电磁场的干扰，而且本身等效电容较大，造成被测电路的负载增加，使被测信号失真。
为进行测量，您必须经常对探头进行消磁与平衡调节。消磁可以消除探头铁心内的寄生磁场，否则将造成零点的漂移和测量误差。每次进行消磁后都需要调节探头的零点平衡，消除存在的偏移。普科科技的小编为您介绍在下列各种条件下都需要进行消磁与平衡：
1、每次打开示波器进行20分钟预热以后;
2、每当发生过载的时候;
3、每当探头暴露在强磁场时;
4、每次发现空载直流偏置非零时。
电流探头消磁与平衡调节步骤：
1、将示波器输入通道设为零参考点。
2、将探头的输出连接示波器，如果是TCPA系列或者TCP202电流探头，同时使用泰克TDS3000以上型号的示波器，示波器将该通道显示!
3、刻度设为安培/格。
4、探头不钳任何导线的情况下，将滑块推到底，直到显示CLOSED。
5、按DEGAUSS(消磁)按健。
6、将示波器打到小刻度，比如1mA/格或10mA/格。调节平衡旋钮，直到波形轨迹线与零点重合。
注意事项：
1.请仔细阅读说明书上的安全注意事项以及探头量程;
2.钳式电流探头必须将滑块推到底，直到探头显示：“CLOSED”;
3.每一次测量之后都需要进行探头消磁(Degauss)，避免剩磁对测量结果的影响;
4.每一次测量之对于有源电流探头需要预热20分钟以上才能测量结果;
5.如果需要更高的测量精度，在每次使用，请使用泰克用的电流校准夹具进行校正;
6.注意电流方向。
示波器电流探头的消磁与平衡调节步骤您学习到了吗？您使用中还有其他问题欢迎登录普科科技www.prbtek.com
原创作者：西安普科电子科技有限公司
