泰克电流探头在电动车窗电流测试的应用

电动车窗系统由车窗、车窗玻璃升降器、电动机、继电器、开关和ECU等装置组成。其中，玻璃升降器系统是电动车窗的主要部件，根据机械升降机构的不同工作原理，玻璃升降器可分为3种形式：绳轮式、叉臂式和软轴式。

电流测试主要针对电动机

车窗一般使用双向永磁或绕线（绕组串联式）电动机，每车窗安装有一只电动机通过开关控制其电流方向，从而实现车窗的升降。另外，为了防止电动机过载，在电路或电动机内装有一个或多个热敏电路开关，用来控制电流，当车窗玻璃上升到限位置或由于结冰而使车窗玻璃不能自由移动时，即使操纵控制开关，热敏开关也会自动断路，避免电动机通电时间过长而烧坏。

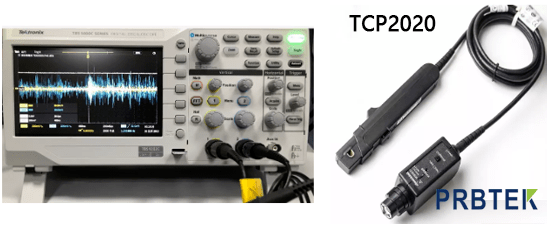

TBS1000C+TCP2020探头

PRBTEK针对客户实际情况给客户配置了入门示波器TBS1102C+电流探头TCP2020的方案。客户主要对控制电流进行测试，特别是在开关的时候，启动或者跌落是否在正常范围之内，是否存在过流情况，以此无判定电动车窗的好坏。如果本身电流信号频率不高，100M带宽足够，考虑到本身TBS1000C系列产品的接口问题，配置的TCP2020电流探头能够直接连接使用，而且量程也很适合，客户也能勉强认同。

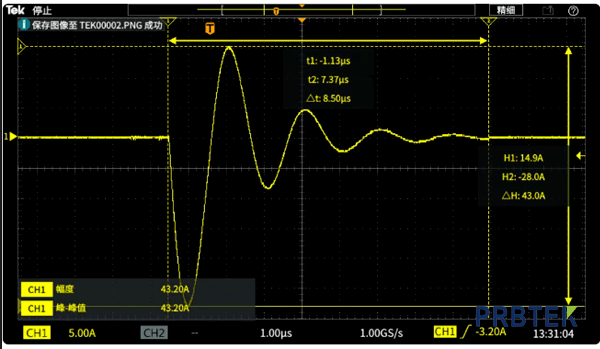

通过测试发现，入门TBS1000C系列示波器和TCP2020探头也能看到比较好的效果：

针对电流实际特性，信号频率不是很，选配100M带宽足够，因为示波器的特性，电流探头就比较少，能承受的范围内选择TCP2020探头。

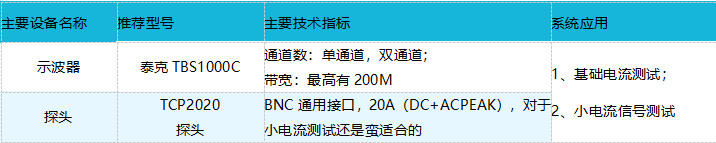

系统配置参考
