企业环保设备用电监管 治污排污状态监视

  1. 平台概述

  1.1. 开发背景

  企业环保设备用电监管依托创新的物联网技术、电力参数传感技术，实时采集企业污总用电、工艺生产设备用电、污染治理设施设备用电等数据，通过设施运行停车分析、越限分析、停/限产分析、工艺关联分析等，及时发现环保治理设施、设备等未开启、空转、减速、降频以及异常关闭等未正常工作的情况;同时，通过数据分析，还可以实时监控限产和停产整治企业运行状态。

  1.2 应用场所

  环保用电监管系统的主要应用场合：钢铁;石化;化工、焦化;医药制药;造纸;有色金属;建材;火电热电;市政污水处理;采矿

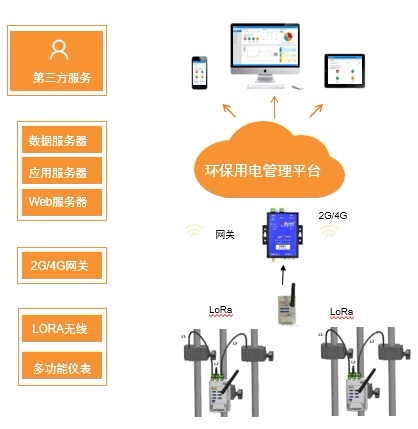

  2. 平台结构

  3. 平台主要功能

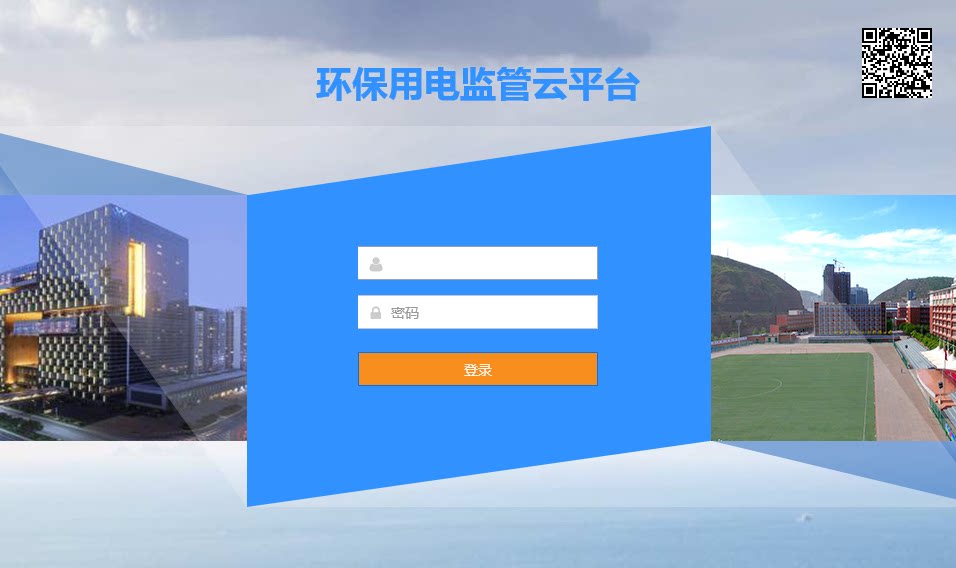

  3.1. 平台登录

  在浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息。

  3.2. 平台首页

  平台首页显示企业概况，用电统计，产污设施运行柱状图，治污设施运行柱状图，如图所示：

  企业概况

  显示接入的企业数，设备数和监测点位数，治污设备的当前运行状况和停产限产的异常状况等信息。

  用电统计

  以曲线图的方式展示企业昨日和今日用电情况。

  产污设施运行柱状图

  显示昨日和今日产污设施按小时运行数的柱状图。

  治污设施运行柱状图

  显示昨日和今日治污设施按小时运行数的柱状图。

  3.3. 实时监控

  采集现场用电信号，可以查看企业、车间设备、监测点各级的统计情况，包括生产状态、设备状态、电流、电压、用电、功率等，默认显示昨日/今日曲线，可选择具体的时间并生成曲线，其中用电和功率曲线中包含设置的设备启停阀值，企业整体用电中显示企业停产的阈值。根据设置的启停阈值，判断生产时间和治污设施运行时间是否吻合，与停产限产计划是否有时间冲突，如图所示：

  3.4. 异常实时报警

  通过关联分析、超限分析、启停时间分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，如图所示：

  3.5. 统计分析

  产污分析

  统计企业/行业在某个时间段内的产污数量。

  减产减排分析

  统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线。

  企业用电监控

  可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期。

  能耗报表

  统计企业/行业在某个时间段内的用电量，可按日/月/年进行统计和分析。

  3.6. APP

  AcrelCloud-3000环保用电监管云平台支持Android、ios系统APP，方便用进行行业/企业查询、报警、故障查询，实时监控数据查询，分闸操作，探测器详细信息查询等功能。

  4. 浏览器支持

  4.1. 浏览器运行设备

  台式电脑平板等移动端设备

  4.2. 浏览器运行环境

  支持主流浏览器访问

  4.3. 客户端运行设备

  安卓系统移动设备(android 5.0及以上)，苹果ios 8.0及以上系统

  5. 主要技术指标

  数据上传频率：2分钟(可配置)

  通信方式：RS485、LORA、2G/3G/4G

  并发访问量：>=10000

  历史数据存储：>=3年

  6.推荐系统配置

  6.1.平台服务器配置

  建议按照我方提供配置标准订，或者客户自己租用阿里云资源。以下是根据接入的设备数量推荐申请的配置列表：

  平台服务器：建议按照我方推荐配置购买，或者客户自己租用阿里云资源。

  推荐硬件配置清单：(如申请阿里云可忽略)

  6.2.推荐现场硬件配置

  6.3.流量需求

  单只表平均流量估算：

  上传间隔一分钟， 小于30M/月;

  上传间隔二分钟，小于15M/月;

  上传间隔五分钟，小于10M/月。

  6.4. AEW100免布线多功能仪表
