户外30/5高压计量箱干式

Name: 户外30/5高压计量箱干式JLSZY-12
Price: 3600 CNY

点击次数：897

价格：￥3600

更新日期：2025/12/1 20:44:38

生产地：中国大陆

产品型号：JLSZY-12

简单介绍：户外30/5高压计量箱干式获得国家质量技术监督局制造计量器具许可证（03820205），产品经国家变压器监督检验中心检验合格，是国家经贸委批准列入第三批全国城乡电网建设与改造推荐产品。产品可取代没浸式电力计量箱。

商家名片

周**

联系我时，请说明是阿仪网看到的，谢谢!

电话: 15******204
手机: 15******204
微信:
交换名片后展示联系方式 → →

相关标签：JLSZY高压计量箱,户外10KV高压计量箱,10KV干式计量箱

详细内容

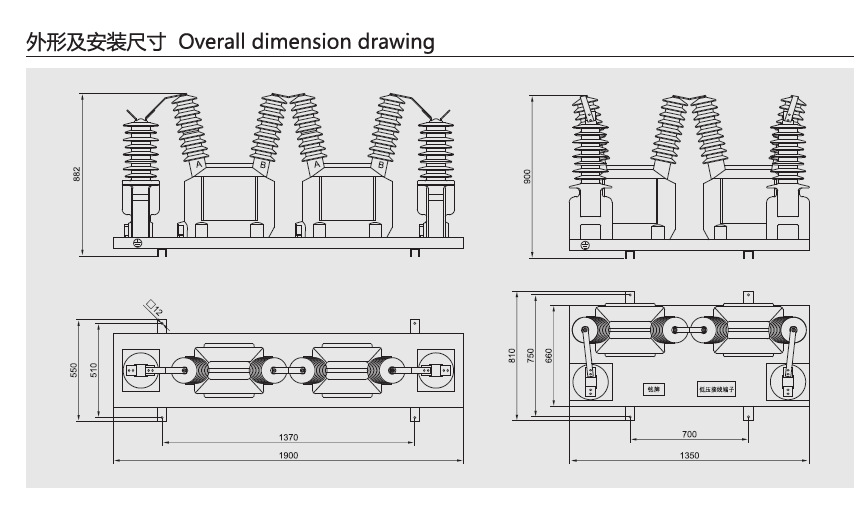

户外30/5高压计量箱干式结构特征

三相二元件电力计量箱（组合互感器）

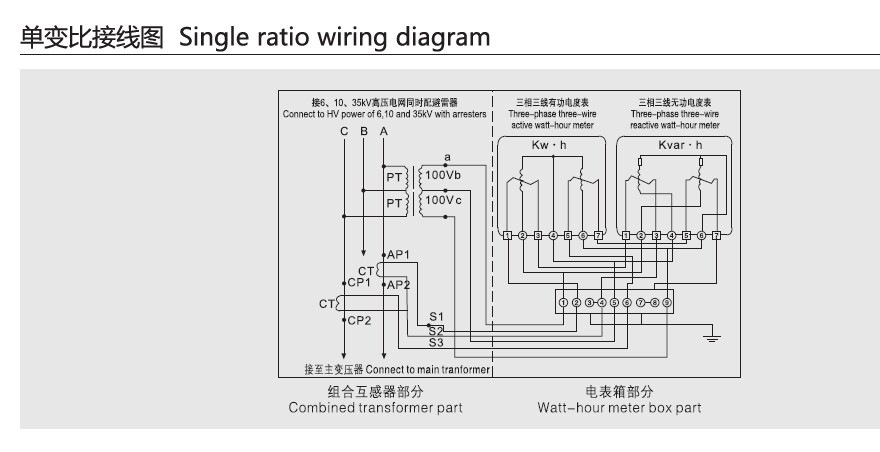

三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，固定在箱体内的托板上，与整个箱体相连，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。

三相三元件高压电力计量箱（组合互感器）

三相三元件Y/Y0接法的计量箱是在三相二元件V/V接法的基础上改进的新一代产品，因为随着现今社会的不断发展，电网负荷情况也不断发展和变化，例如：电气化铁道的单相整流、电炉冶炼、整流电解等及电网中存在的谐波、三相负荷的不平衡都可能在V/V接法中产生负序或谐波没有通路而造成计量不准确（据实测Y/Y接法可增收3%-15%），所以我厂新研制出Y/Y0接法的计量箱，以便适应在复杂的运行情况下都能保证准确计量，配合当前电能管理的改革。本计量箱具有计量灵活的特点，如采用单相电度表可监测到各相负荷的运户外30/5高压计量箱干式行情况以便及时发现问题。若负荷变化大时，请采用S级（计量范围从额定电流1%-120%）电流互感器与1.5A-6A等宽负荷电度表配合使用更理想，免除经常更换变比的麻烦。

仪表箱与组合互感器的二次绕组出线接起来，仪表箱内装三相有功电度表和无功电度表各一块，从观察窗箱内可清楚地读抄数字。

主要技术参数

1.额定电压：6KV. 10kV、35kV

2.准确等级：0.5和0.2级 0.5S和0.2S级

3.额定电压比：10000/100V、6000/100V、35000/100V

4.额定电流比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100……A/5A等规格。

5.双电流比规格：双变比电流二次电流有注明电流比为1S1、1S2、1S3、2S1、2S2、2S3其中S1、S2为小电流变比，S1、S3为大电流变比，其电流变比接法应按对应的变压器最大容量选择。

6.额定容量：户外30/5高压计量箱干式

6kV 0.2、0.2S、0.5、0.5S级电压部分：2×20VA 电流部分：2×10VA

10kV 0.2、0.2S、0.5、0.5S级电压部分：2×20VA 电流部分：2×10VA

35kV 0.2、0.2S、0.5、0.5S级电压部分：2×30VA 电流部分：2×15VA

7.电压互感器误差限值表：

准确度等级	额定电压的百分数%	比值差	相角差	二次负荷
			（分）	(VA)
0.5	80、100、120	±0.5	±20	5~20
				10~40
0.2	80、100、120	±0.2	±10	5~20
				10~40

8.电流互感器误差限值表：

准确度等级	比值差(%)			相位差（±分）
	额定电流的百分值			额定电流的百分值
	5	20	100~120	5	20	100~120
0.5	1.50	0.75	0.5	90	45	30
0.2	0.75	0.35	0.2	30	15	10

9.特殊用电流互感器的误差限值表：

准确度等级	电流误差（±%）在下列额定电流（%）时					相位差，在下列额定电流（%）时
	电流误差（±%）在下列额定电流（%）时					±（`）					±crad
	1	5	20	100	120	1	5	20	100	120	1	5	20	100	120
0.2S 0.5S	0.75 1.5	0.35 0.75	0.2 0.5	0.2 0.5	0.2 0.5	30 90	15 45	10 30	10 30	10 30	0.9 2.7	0.45 1.35	0.3 0.9	0.3 0.9	0.3 0.9
注：本表仅用于额定二次电流为5A的互感器
