国产光纤涂覆机技术文案

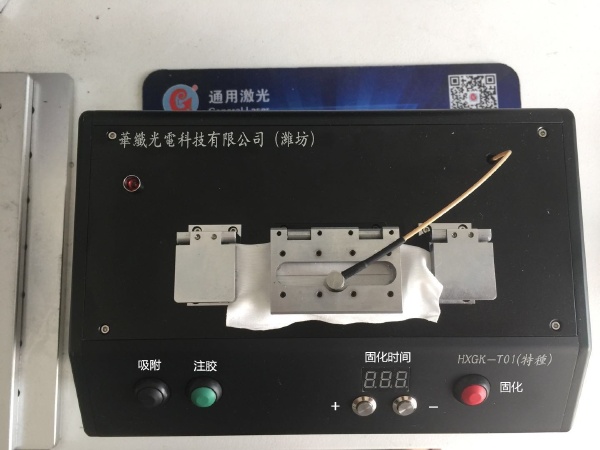

光纤涂覆机HXGK-T01、HXGK-T02

华纤光科光纤涂覆机能够迅速、便捷地将裸露的光纤重新涂覆上涂覆层（丙烯酸酯材料，适应进口帝斯曼胶水及国产胶水）。对光纤熔接点、裸光纤等进行保护。固化后的涂覆层外径有200um、280um-300um、430um-450um三种规格，紫外固化时间1s以内，树脂自动注入，精确控制每一次涂覆的注胶量。具有便捷式的树脂储存器和注胶泵设计，可实现树脂的快速填充和更换。同其他机型相比，可实现更快速、更精准、更高质量的涂覆。同通信用光纤使用的热缩套管方式相比，可实现熔接点的小型、轻量化及确保光纤具有足够的机械强度。该款涂覆机能够完全满足光纤传感产品对于光纤涂覆层的技术要求。公司与浙大、西安光机所、深大等实验室有良好的合作关系，产品经过实验室检验验收及实际长期的使用，性能优良。

性能指标：

目前该产品标定机型分为HXGK-T01和HXGK-T02两种型号，其主要功能如下：

1、兼容高、低折射率胶水；

2、配置自动注胶系统，精准控制注胶量；

3、标配模具的最大涂敷长度为50mm；

4、采用真空吸附夹具，极大限度减少光纤夹持损伤；

5、采用LED灯精准固化，缩短固化时间，提高固化强度；

6、采用继电器调整固化时间，0.1秒调整精度；

7、采用石英涂覆模具，保证涂覆层的尺寸和稳定性

8、带有拉力测试系统，精准测试涂覆前后熔点拉力；

9、可配置双注胶系统，任意切换固化胶水；

10、可配置加长模具，最大涂覆长度可提高到100mm；

11、可配置非标尺寸磨具，涂覆特种光纤；

12、可配置电池，便于室外工作；

13、可定制非标涂覆装置，装配到其他设备或产线上。

应用领域：光纤陀螺、电流互感器、光纤光栅、光纤激光器、光器件等。

-国产光纤涂覆机国产光纤涂覆机－－－－-来自中国海洋大学最新技术资讯

概述：

笔者从华纤光科及中国海洋大学了解到，当前国内光纤处理及测试领域精密仪器仪表多以进口为主，以光纤涂覆机为例，多年了被藤仓及vytran等进口机型垄断，价格昂贵，国内同行实验室寻求国产同类产品不可得，近年来，经过多年持续研发，华纤光科联合中国海洋大学、东南大学光电领域人才，开发出国产光纤涂覆机，性价比高，打破了这种垄断现象，开发出了国内唯一、且具备国际技术水准的产品： 光纤涂覆机（普通、保偏光纤均适用，涂覆层外径有250um、280um、430um、600um多种规格），在浙大、深圳大学、航天13所等实验室及部分工厂、光纤激光器生产企业、全光纤电流互感器生产企业等做了广泛应用，同时在国内某光学重点实验室与藤仓、vytran等产品进行了同等条件测试，凭借优良的技术和高性价比获得认可，完全可以替代进口产品应用于国内科研及生产实践中。

笔者了解到国产光纤涂覆机具备五大优势：

1、完全自主知识产权，技术、质量对标进口产品，涂覆机涂覆效果不亚于进口仪器。

2、高性价比，省却高昂的进口关税及层层代理成本，将成本全部用在产品上，而非销售渠道上，所以产品价格可以做到进口同类型一半左右同时保持高性能指标。

3、独立的产线及完备的售后服务及技术服务、更高技术需求可以按需定制，亦可合作开发。

4、全程、优质的技术和售后服务，一年质保，终身保修，提供相关的一切技术建议。

5、延伸服务，专业的维修团队，为您节约宝贵时间，解决后顾之忧，提高效率。

经介绍，产品简要技术规格如下：

一、产品规格

光纤涂覆机HXGK-T01（通用机型涂覆层外径有250um、280um）

光纤涂覆机HXGK-T02（定制机型涂覆层外径有430um、600um）

二、产品简介

光纤涂覆机能够迅速、便捷地将裸露的光纤重新涂覆上涂覆层（丙烯酸酯材料，适应进口帝斯曼胶水及国产胶水）。对光纤熔接点、裸光纤等进行保护。固化后的涂覆层外径有250um、280um、430um、600um，原装进口定制夹具，紫外固化时间1s以内，树脂自动注入，精确控制每一次涂覆的注胶量。具有便捷式的树脂储存器和注胶泵设计，可实现树脂的快速填充和更换。同其他机型相比，可实现更快速、更精准、更高质量的涂覆。同通信用光纤使用的热缩套管方式相比，可实现熔接点的小型、轻量化及确保光纤具有足够的机械强度。该款涂覆机能够完全满足光纤传感产品对于光纤涂覆层的技术要求。公司与浙大、西安光机所、深大等实验室有良好的合作关系，产品经过实验室检验验收及实际长期的使用，性

能优良。

三、主要的技术特色

目前该产品标定机型分为HXGK-T01和HXGK-T02两种型号，其主要功能如下：

1、兼容高、低折射率胶水；

2、配置自动注胶系统，精准控制注胶量；

3、标配模具的最大涂敷长度为50mm；

4、采用真空吸附夹具，极大限度减少光纤夹持损伤；

5、采用LED灯精准固化，缩短固化时间，提高固化强度；

6、采用继电器调整固化时间，0.1秒调整精度；

7、采用石英涂覆模具，保证涂覆层的尺寸和稳定性，几何精度高，使用寿命长。

8、半自动控制，操作简单。；

9、便捷式的树脂储存器和注胶泵设计，可实现树脂的快速填充或 更换；可配置双注胶系统，任意切换固化胶水；

10、可配置加长模具，最大涂覆长度可提高到100mm；

11、可配置非标尺寸磨具，涂覆特种光纤；

12、能涂覆无色（高低折射率均可）和彩色紫外固化胶。；

13、可定制非标涂覆装置，装配到其他设备或产线上。

国产光纤涂覆机-光纤处理测试仪表领跑者(3382002310)

光纤涂覆机（普通、保偏光纤均适用，涂覆外径250um、280um、430um、600um）

消光比测试仪

光纤熔接机

光纤切割刀

光时域反射仪（otdr）

光功率计

红光源

激光光源

移动电源

光缆施工工具箱

光功红光一体机

mini双波长稳定光源

红光笔

vdsl teste

点击链接加入群激光技术、光纤陀螺、光纤技术技术交流号码，纯技术交流，勿广告【激光技术与光纤光学】：

公众号：HuaxianOT或者搜索“潍坊华纤光电技术有限公司”

自主知识产权、专业的维修团队、良好的售后、技术服务、提供定制需求，稳定的技术性能，价格远低于进口产品－－性价比秒杀进口同等产品。

企业以海大、东南、山大研发团队为核心，致力于光纤预处理设备与光纤通信检测仪表国产化开发。打破进口垄断，联合高校与国际品牌竞争。合作单位：中国海洋大学、山东大学、东南大学、南航、航天十三所、山东科学院激光所、浙江大学、深大、哈工大、中电41所等高校及科研院所，品质值得信赖响应国家号召，推动校企科研与生产合作，探索产教融合新模式

笔者从华纤光科及中国海洋大学了解到，随着光纤通信技术的飞速发展，光纤激光、光纤传感等领域在国内各大高校、企业科研领域取得了巨大体量的开发，在光电处理及测试领域，当前国内光纤处理及测试领域精密仪器仪表多以进口为主，以光纤涂覆机为例，多年了被藤仓及vytran等进口机型垄断，价格昂贵，国内同行实验室寻求国产同类产品不可得，近年来，经过多年持续研发，华纤光科联合中国海洋大学、东南大学光电领域人才，开发出国产光纤涂覆机，性价比高，打破了这种垄断现象，开发出了具备国际同等技术水准的产品：，光纤涂覆机（普通、保偏光纤均适用，涂覆层外径有200um、250um、280um、430um、600um），该技术填补国内该领域的空白。

在与高校合作方面，学校还自主设立了科研项目的“企业专项”，采用“企业出题，学校资助”的形式，由企业发布需求，学校科研合作，进行联合申报并开展项目研究，为企业解决实际问题，推动学校教学水平、企业技术更新的共同进步。

原创作者：潍坊华纤光电科技有限公司
