华为TP48600T-N20A7机房通信开关电源柜48V600A 华为TP48600T-N20A7

华为TP48600T-N20A7机房通信开关电源柜48V600A 华为TP48600T-N20A7
http://www.app17.com/c133773/products/d10308772.html
华为TP48600T-N20A7 TP48600T-N20A7
华为TP48600T-N20A7机房通信开关电源柜48V600A 华为TP48600T-N20A7

详细说明

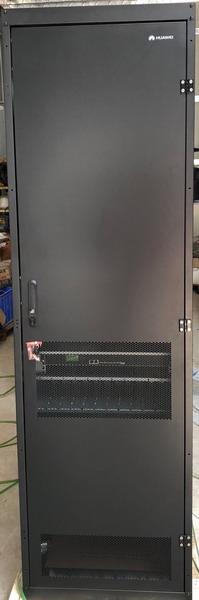

华为TP48600T-N20A7机房通信开关电源柜48V600A,是华为技术有限公司研发的一款组合式通信开关电源,最大支持12个50A的模块，总容量达到600A.

华为TP48600T防静电地板安装 用户空间/ 内置电池 0~16U 用户空间 2~4 组内置电池 N/A 防护等级 IP20 环境指标 运行环境温度 -10～+45℃ -10~+50℃ 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m（海拔2000~4000m范围，每升高200m，温度指标下降1℃） 交流配电 交流输入模式 220V/380V三相输入 三相四线制（L1、L2、L3、N）

华为TP48600T-N20A6 TP48600 T-N20A3，TP48600T-N20A7 TP48600T-N20A8

　　系统尺寸（宽 × 深 × 高）

　　600mm × 600mm × 2000mm

　　空机柜重量

　　≤100Kg

华为TP48600T通用安装注意事项：

1.本产品应在符合设计规范要求的环境下（电网、电压、温度，湿度）使用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量保证范围之内。
华为TP48600T系统特点：

1.模块电压输入范围宽85V AC-300VAC.

2.完善的电池管理功能.

3.网络化设计，提供一路FE接口、一路RS485/RS232接口.

4.支持SNMP、HTTS等多种协议，可与华为NETECO网管或第三方网管通信，组网灵活，可实现远程监控，无人值守。
是否有现货： 是 认证： CCC
功能： AC/DC 输出类型： 多路输出
输出功率： 3000w-36000w 输入电压： 220/380V
稳压形式： 调频式开关稳压电源 电源启动方式： 自激式开关电源
连接方式： 串联式开关电源 供电系统： 一级配电设备
型号： TP48600T 规格： 台式、立式
商标： HUAWEI/华为 包装： 纸箱泡沫包装

品牌
华为

型号
TP48600T-N20A7

类型
室内高频开关电源

调制方式
调宽式电源柜

加工定制
否

晶体管连接方式
单端链接

工作效率
98%

输出纹波噪音
0.1dB

输出电压精度
98%

电压调整率
98%

负载调整率
98%

输出电流
600A

输出电压
48V

输出功率
＞3000W

输入电压
220V

产地
深圳市

华为TP4600通讯开关电源柜，通信电源柜48伏高频开关电源。

华为TP4600通讯电源柜，48 V600 A。

尺寸：长度和宽度

600毫米600毫米2000毫米

型号：TP4600T

类型：TP48600 T-N20A6 TP48600 T-N20A3

输入：-200—240/34～415V：3W+N；50/60 Hz；76AMAX

输出：-48伏

华为科技有限公司

在中国广东

这是在广东，中国。

合格证明书/资格证

检查员：/QC：0100052

CAUTIONG：

　整流模块配置 最多12 × 50A

　　监控模块: SMU02B

　　整流模块：R4850G(48V50A),满配12个.

　　项目 配电规格

　　输入制式 220/380V AC 三相四线

　　交流配电

　　?

　　交流输入：1 路 100A/3P 空开

　　?

　　标称雷击放电电流 20kA，雷击放电电流 40kA，8/20?s

　　直流配电

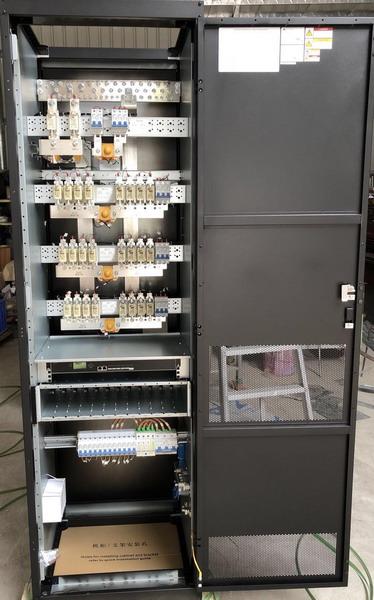

　　1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜

　　? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

　　2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜

　　? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

　　3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜

　　? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

　　4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜

　　? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

　　电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜

　　华为TP48600T通信开关电源机柜通用安全注意事项:

　　? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使

　　用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量

　　保证范围之内。

　　交流输入制式

　　220/380Vac三相，220Vac单相

MODEL:TP48600T

TYPE:TP48600T-N20A6 TP48600T-N20A3

INPUT:-200-240/346-415V :3W+N;50/60 HZ;76AMAX

OUTPUT:-48V 600A MAX

made in china guangdong

中国广东制造。

合格证：/QUALIFICATION CARD

质检员：/QC :0100052

华为TP48600T通信电源机柜，48v600A.

尺寸： 长 宽 高

600毫米 600毫米 2000毫米

MODEL:TP48600T

TYPE:TP48600T-N20A6 TP48600T-N20A3

INPUT:-200-240/346-415V :3W+N;50/60 HZ;76AMAX

OUTPUT:-48V 600A MAX

华为技术有限公司

made in china guangdong

中国广东制造。

合格证：/QUALIFICATION CARD

质检员：/QC :0100052

CAUTIONG:

TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

监控模块: SMU02B

整流模块：R4850G(48V50A),满配12个.

项目 配电规格

输入制式 220/380V AC 三相四线

交流配电

?

交流输入：1 路 100A/3P 空开

?

标称雷击放电电流 20kA，雷击放电电流 40kA，8/20?s

华为TP48600T通信开关电源机柜通用安全注意事项:

? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使

用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量

保证范围之内。

? 2. 在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项

和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各

种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为

公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。

3. 操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。

4. 禁止在雷雨天气下操作设备和电缆。

5. 禁止将设备置于易燃、易爆气体或烟雾的环境中，禁止在该种环境下进行任何操作。

6. 禁止用水清洗设备内部或外部的电气零部件。

7. 禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。

8.操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。

9.操作过程中必须使用专用绝缘工具。

10. 安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自更改设备的结构和安装顺序。

11. 接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或电压在预知的范围之内。

12. 安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。

13. 如果系统未连接电池或者容量不足，维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。

14. 如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存 24 小时以上。

15. 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时更换故障部件，以保障设备安全运行

　　是否有现货：是认证：CE

　　功能：AC/DC输出类型：多路输出

　　输出功率：>500W输入电压：220V

　　稳压形式：调宽式开关稳压电源电源启动方式：自激式开关电源

　　连接方式：串联式开关电源供电系统：一级配电设备

　　型号：TP4850N6/TP4860

　　0规格：600A 48v

Huawei tp48600t DC power cabinet, Huawei tp48600t high frequency switching power cabinet

华为TP48600T 防静电地板安装 用户空间/ 内置电池 0~16U 用户空间 2~4 组内置电池 N/A 防护等级 IP20 华为TP48600T环境指标 运行环境温度 -10～+45℃ -10~+50℃ 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m（海拔2000~4000m范围，每升高200m，温度指标下降1℃） 交华为TP48600T流配电 交流输入模式 220V/380V三相输入 三相四线制（L1、L2、L3、N）

华为TP48600T 监控模块: SMU02B

整流模块：R4850G(48V50A),满配12个.

项目 配电规格

输入制式 220/380V AC 三相四线

交流配电

交流输入：1 路 100A/3P 空开

标称雷击放电电流 20kA，雷击放电电流 40kA，8/20?s

直流配电

1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜

? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜

? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜

? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜

? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜

华为TP48600T通信开关电源机柜通用安全注意事项:

? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使

用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量

保证范围之内。

TP48200B-N20B2

TP48300B-N16C1

TP48400B-N20B3

TP48600B-N20B1

系统尺寸（宽 × 深 × 高）

600mm × 600mm × 2000mm

400mm × 600mm × 1600mm

600mm × 600mm × 2000mm

600mm × 600mm × 2000mm

空机柜重量

≤100Kg

≤60Kg

≤100Kg

≤131Kg 整流模块配置 大4 × 50A 大6 × 50A 大8 × 50A 大12 × 50A

交流输入制式

220/380Vac三相，220Vac单相

华为TP48600B开关电源柜大量出售现货，华为室内电源.华为室外电源华为嵌入式电源华为电源模块出售

华为TP48600B开关电源机柜，48v通信电源 （CPMU01 ）华为TP48600B-N16A2

设备类型 开关电源

设备厂家 华为

华为TP48600B机柜尺寸：

宽mm 深mm 高mm

650毫米 450毫米 1600号

设备型号 CPMU01

接口类型 DB9 公头，232 接口

接线说明 2 接 TX，3 接 RX，5 接 GND

协议名称 CPMU01华为TP48600B开关电源机柜，48v通信电源 （CPMU01 ）华为TP48600B-N16A2

串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600

注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）

可直接接入（2 接 TX，3 接 RX，5 接 GND）。需要将地址改为 1，通信方式改为 Modem，开关

电源参数设置密码：000001

铁塔智能设备接入指导

7) TP48600B-N16B2 （CPMU01 ）

设备类型 开关电源

设备厂家 华为华为TP48600B开关电源柜

设备型号 CPMU01

接口类型 RJ45 水晶头，232 接口

接线说明 水晶头 3 接 TX，7 接 RX，6 接 GND

协议名称 CPMU01

串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600

注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）

可直接接入（3 接 TX，7 接 RX，6 接 GND）。

华为TP48600T-N20A7室内通信电源 TP48600B 基本指标 尺寸 2000mm(高)×600mm(宽)×600mm(深) 1600mm(高)×600mm(宽)×400mm(深) 重量 100kg(不含整流模块和电池) 100kg(不含整流模块) 额定容量 200A(可内置2~4整流模块) 300A(可内置2~6整流模块) 600A(可内置2~12整流模块) 散热 自然散热 维护 前维护 走线方式 上进线，上出线 上下均可进出线 安装方式 落地安装，防静电地板安装 用户空间/ 内置电池 0~16U 用户空间 2~4 组内置电池 N/A 防护等级 IP20 环境指标 运行环境温度 -10～+45℃ -10~+50℃ 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m（海拔2000~4000m范围，每升高200m，温度指标下降1℃） 交流配电 交流输入模式 220V/380V三相输入 三相四线制（L1、L2、L3、N） 监控模块: SMU02B 整流模块：R4850G(48V50A),满配12个. 项目 配电规格 输入制式 220/380V AC 三相四线 交流配电 ? 交流输入：1 路 100A/3P 空开 ? 标称雷击放电电流 20kA，雷击放电电流 40kA，8/20?s直流配电 1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜 ? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜 2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜 ? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜 3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜 ? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜 4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜 ? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源， 电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜 华为TP48600T通信开关电源机柜通用安全注意事项: ? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使 用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量 保证范围之内。 ? 2. 在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项 和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各 种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为 公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。 3. 操作人员应遵守当地***和规范。手册中的安全注意事项仅作为当地安全规范的补充。 4. 禁止在雷雨天气下操作设备和电缆。 5. 禁止将设备置于***、***气体或烟雾的环境中，禁止在该种环境下进行任何操作。 6. 禁止用水清洗设备内部或外部的电气零部件。 7. 禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。 8.操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。 9.操作过程中必须使用专用绝缘工具。 10. 安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自更改设备的结构和安装顺序。 11. 接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或电压在预知的范围之内。 12. 安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。 13. 如果系统未连接电池或者容量不足，维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。 14. 如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存 24 小时以上。 15. 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时更换故障部件，以保障设备安全运行 三相五线制（L1、L2、L3、N、PE） 单相输入 110V 双火线（L1、 L2） 三相四线制（L1、L2、L3、N） 三相五线制（L1、L2、L3、N、PE） 单相输入 三相四线制（L1、L2、L3、N） 三相五线制（L1、L2、L3、N、PE） 交流输入电压 85~300VAC 交流输入频率 50/60 Hz 频率范围：45Hz～66Hz 交流输入防雷 标准雷击泄放电流：20kA， 8/20μs 雷击泄放电流：40kA， 8/20μs 直流配电 输出电压 42~58VDC， 额定值：53.5VDC 额定输出功率 12000W 18000W 36000W 电池支路 125A x 4（或2）空开 250A×2熔丝 500A×2熔丝 负载下电支路LLVD 空开：32A x 2、16A x 3 、10A x 1 100A×3路（NT00熔丝）；32A/1P×1路(空开)；预留100A×3路（NT00)、63A/1P（或63A以下）×7路（空开）的安装位置 160A×3路（NT00熔丝），100A×2路（NT00熔丝）， 63A×2路空开，32A×3路空开，10A×2路空开；预留160A（或100A）×1路（NT00）及63A/1P（或63A以下）×4路（MCB）的安装位置 电池保护支路BLVD 空开：80A x 2 、32A x 1、20A x 2 32A/1P×2路空开，10A/1P×2路空开， 预留63A/1P（或63A以下）×4路（空开）的安装位置 63A×2路空开，32A×2路空开，10A×2路空开；预留63A/1P（或63A以下）×2路（空开）的安装位置 整流模块 效率 ＞96% 输入电压 85~300VAC, 额定值：220VAC 监控模块 传感器接口 环境温湿度、水浸、门磁、烟感、电池温度传感器 烟感、电池温度、环境温度传感 开关量输入 6路 7路 干接点输出 8路 5路 远程管理 RS232/485, FE RS485/RS232 支持FE接口（选配SNMP卡） 设备配置 室内电源包括必配的电源机柜和整流模块，还包括选配的电池、机柜外线缆和传感器等。 电源机柜：包括机柜内线缆、交流输入和直流输出配电单元与监控模块。 整流模块：根据不同需求，有经济配置与标准配置可选。由负载功率和电池充电功率决定整流模块类型和数量。 电池：根据负载功率和备时时间要求选配电池。

TP4606B；产品概述2产品框架；功能；监控模块可通过本地操作、后台网络管理等功能实现；管理功能、整流模块和分发管理；表2-4监控模块功能表；2产品拱TCP466B产品概述；LCD显示；监控模块可通过LCD液晶显示界面实时显示。显示电源系统；运行参数、运行状态、报警状态、设定参数和控制；可通过四个按键操作；（红色），提供一种驱动柜灯报警的方法，TP466B产品概述2产品架构功能监控模块可通过实际LOC实现。AL操作、后台网络管理等。介绍了环境监测、异常报警、蓄电池管理、整流模块和配电管理的功能。该函数如表2-4所示。

表2-4监控模块功能表2产品结构TP466B产品概述

液晶显示器华为TP48600B开关电源机柜，48v通信电源 （CPMU01 ）华为TP48600B-N16A2

监控模块通过LCD LCD接口实时显示电力系统的AC、DC、模块和电池。

项目运行参数、运行状态、报警状态、设定参数和控制参数。参数设置与功能控制

它可以用四把***操作。监控模块提供运行指示灯（绿色）和报。

（红色）同时提供驱动柜照明警示指示器输出和监控模块报警蜂鸣器输出。

TP46600

产品概述3产品和应用场景

通过调整所安装的整流模块的数量，可以灵活地将产品和应用场景的TP48 600 B电力系统应用到室内***、室内***机房、BSC等。TP4606B电力系统安装安装在机房内，支撑墙（距墙100mm以上），通过调整安装整流模块的数量，可灵活应用于-48伏直流、34.8kW的负载场景。例如：BTS39 00 BTS3012室内***BSC室内中心室。

图3-1 TP426B电力系统应用示意图华为TP48600B开关电源柜

3产品和应用场景TP466B产品概述TP48 6600电力系统和交流电源、ATS、电池等设备的典型应用，以形成现场能源解决方案，其在典型的现场解决方案中的应用如图3-2所示。图3-2 TP4266B电力系统应用在典型的现场解决方案TP466B产品概述4产品的运行和维护中采用多个优化的维护设计，使维护简单方便。操作和维护支持上、下线路。支持预维护。整流模块和监控模块都支持热插拔。监控模块的维护不会影响正常供电。内部模块可以***拆卸和维护。我们学华为，要从学华为的思维方式开始。

华为TP48600T 48v通信开关电源，华为TP48600T
