日本索尼Magnescale LH71-2数显表
- 电话: 13******876
- 手机: 13******876
- 微信:
- 交换名片后展示联系方式 → →
Magnescale LH71-2系列日本索尼数显表销售维修更换总经销。Magnescale LH71-2计数器、Magnescale LH71-2显示器、Magnescale LH71-2机床数显表、Magnescale LH71-2机床数显箱、Magnescale LH71-2磁栅尺数显表、Magnescale LH71-2光栅尺数显表等，服务电话。，我们将竭诚为你服务。
磁栅数显表LH71：LH71-1,LH71-2,LH71-3，分辨率随连接传感器变化，1,2,3 轴显示。具有复位、预置、数据存储、报警输出、线性误差补偿等功能。公/英制转换，绝对/相对位置检测，预置位置功能，直径显示，角度显示、弧度等分功能，切换功能，停电记忆，简单计算。配合Magnescale磁栅尺，高度计使用。
产品特性：
铣床和车床上应用的高性能计数器LH71-2:
1.计数器铣床和车床
2.显示分辨率切换
3.机床误差补偿
4.数据存储
5.复位/预置
6.检测测量单元的参考点
7.程序功能
8.多基准点
9.缩放
10.铣削功能（螺栓孔圈/容易切割/线孔）
11.车床功能（工具协调/添加功能）
Magnescale LH71-2系列日本索尼数显表配套使用的磁栅尺图片：
Magnescale SR128/SR138磁栅尺都能配套Magnescale LH71-2系列日本索尼数显表
Magnescale LH71-2系列日本索尼数显表销售维修更换总经销特点、用途、规格、型号、技术参数：
产品简介：
磨床、车床、铣床之高性能计数应用
磁栅数显表LH71：LH71-1,LH71-2,LH71-3，分辨率随连接传感器变化，1,2,3
轴显示。具有复位、预置、数据存储、报警输出、线性误差补偿等功能。公/英制转换，绝对/相对位置检测，预置位置功能，直径显示，角度显示、弧度等分功能，切换功能，停电记忆，简单计算。配合Magnescale磁栅尺，高度计使用。
产品特点：
Magnescale LH71-2系列日本索尼数显表产品特点：
1.磨床铣床适用（LH70/71）车床适用（LH70-3/LH71-3）
2.显示分辨率切换；
3.机床误差补偿
4.数据存储
5.复位/预置
6.检测测量单元的参考点
7.编程功能
8.多基准点
9.缩放
10.铣削功能（螺栓孔圈/容易切割/线孔）
11.车床功能（工具协调/添加功能）
Magnescale LH71-2系列日本索尼数显表产品功能：
产品功能：
多功能磁栅数显表LH71-1,LH71-2,LH71-3，具有复位、预置、数据存储、报警输出、线性误差补偿等功能。公/英制转换，绝对/相对位置检测，预置位置功能，直径显示，角度显示、弧度等分功能，切换功能，停电记忆，简单计算。
Magnescale LH71-2系列日本索尼数显表销售维修更换总经销的数显表的特点、型号、规格及技术参数：
| 日本索尼Magnescale数显表 |
| 外观尺寸： |
|
|

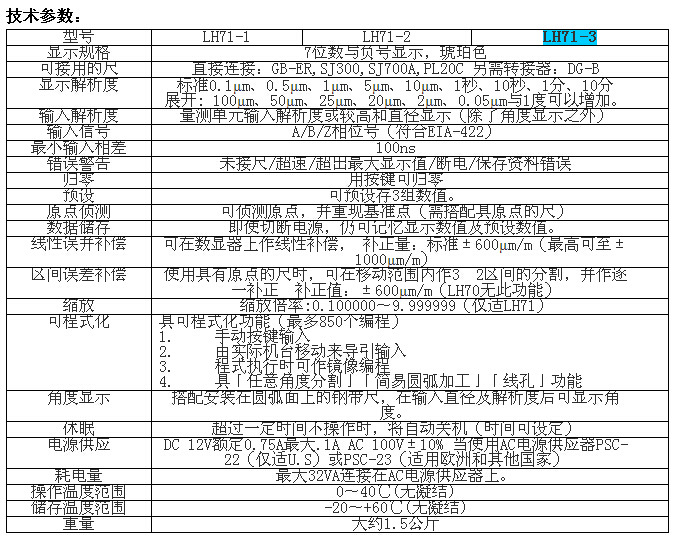

规格：
日本索尼数显表主要规格：
| 型号 | LH71-1 | LH71-2 | LH71-3 |
| 显示规格 | 7位数与负号显示，琥珀色 | ||
| 可接用的尺 | 直接连接：GB-ER,SJ300,SJ700A,PL20C 另需转接器：DG-B | ||
| 显示解析度 | 标准0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分 展开: 100μm、50μm、25μm、20μm、2μm、0.05μm与1度可以增加。 | ||
| 输入解析度 | 量测单元输入解析度或较高和直径显示（除了角度显示之外） | ||
| 输入信号 | A/B/Z相位号（符合EIA-422） | ||
| 最小输入相差 | 100ns | ||
| 错误警告 | 未接尺/超速/超出最大显示值/断电/保存资料错误 | ||
| 归零 | 用按键可归零 | ||
| 预设 | 可预设存3组数值。 | ||
| 原点侦测 | 可侦测原点，并重现基准点（需搭配具原点的尺） | ||
| 数据储存 | 即使切断电源，仍可记忆显示数值及预设数值。 | ||
| 线性误并补偿 | 可在数显器上作线性补偿，补正量：标准±600μm/m（最高可至±1000μm/m） | ||
| 区间误差补偿 | 使用具有原点的尺时，可在移动范围内作3 2区间的分割，并作逐一补正 补正值：±600μm/m（LH70无此功能） | ||
| 缩放 | 缩放倍率:0.100000～9.999999（仅适LH71） | ||
| 可程式化 | 具可程式化功能（最多850个编程） 1. 手动按键输入 2. 由实际机台移动来导引输入 3. 程式执行时可作镜像编程 4. 具「任意角度分割」「简易圆弧加工」「线孔」功能 | ||
| 角度显示 | 搭配安装在圆弧面上的钢带尺，在输入直径及解析度后可显示角度。 | ||
| 休眠 | 超过一定时间不操作时，将自动关机（时间可设定） | ||
| 电源供应 | DC 12V额定0.75A最大.1A AC 100V±10% 当使用AC电源供应器PSC-22（仅适U.S）或PSC-23（适用欧洲和其他国家） | ||
| 耗电量 | 最大32VA连接在AC电源供应器上。 | ||
| 操作温度范围 | 0～40℃(无凝结) | ||
| 储存温度范围 | -20～+60℃(无凝结) | ||
| 重量 | 大约1.5公斤 | ||
把LH70/71设定为泛用及铣床模式时（在基本设定选项作设定）
| 型号 | LH70-1 | LH71-1 | LH70-2 | LH71-2 | LH70-3 | LH71-3 |
| 显示轴数 | 1轴 | 2轴 | 3轴 | |||
| 多基准面点 | 10 | 150 | 10 | 150 | 10 | 150 |
| 任意角度分割 | －－－－ | 在指定直径的圆周上，显示出等距的孔距座标 | ||||
| 简易圆弧加工 | －－－－ | 显示简易圆弧加工的座标 | ||||
| 线孔 | －－－－ | 显示在一直线上的等距孔位座标题LH70无此功能 | ||||
把LH70/71设定为车床模式时常在基本设定选项作设定
| 型号 | LH70-3 | LH71-3 |
| 显示轴数 | 2轴显示（2轴或3轴输入） | |
| 刀具补偿 | 12 | 99 |
| 2轴数值加算 | 可将2轴作加减算（Z1+Z2） | |
| 显示锁定 | 可固定显示值，输入刀具位置 | |
