专业销售西门子SMART200/S7-200/300/400/1200PLC、CPU、电源模块、数控系统、变频器、人机界面、触摸屏、伺服、电机、西门子电缆、接头等，并可提供西门子维修服务，欢迎来电咨询。

联系人 ： 黄工

联系电话 ： 1 8 7 0 1 8 5 2 7 1 8

电话： 1 5 8 2 1 9 0 4 6 4 9

工作 ： 6 4 9 4 2 6 2 8 1

工作 ：1 8 7 0 1 8 5 2 7 1 8

产品简介

上海鹤悦自动化科技有限公司本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成，拥有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，尤其以 PLC复杂控制系统、传动技术应用、伺服控制系统、数控备品备件、人机界面及网络/软件应用为公司的技术特长，几年来，上海鹤悦自动化科技有限公司在与德国 SIEMENS公司自动化与驱动部门的长期紧密合作过程中，建立了良好的相互协作关系。

信誉第一，客户至上是公司成立之初所确立的宗旨，在公司领导的严格要求和员工们不折不扣地贯彻执行下发展延续至今。“假一罚十”一直是我公司的主动承诺。

承诺一：1、绝对保证全新原装进口
承诺二：2、绝对保证安全准时发货
承诺三：3、绝对保证售后服务质量

流程一：1、客户确认所需采购产品型号
流程二：2、我方会根据询价单型号查询价格以及交货期，拟一份详细正规报价单
流程三：3，客户收到报价单并确认型号无误后订购产品

流程四：4、报价单负责人根据客户提供型号以及数量拟份销售合同
流程五：5、客户收到合同查阅同意后 回传并按照合同销售额汇款到公司 行
流程六：6、我公司财务查到款后，业务员安排发货并通知客户跟踪运单

产品相册



性能特点

产品描述：SIMATIC S7-200SMART, DIGITAL I/O SM DR16,8DI / 8DO, 8DI DC 24 V, SINK/SOURCE, 8DO, RELAY 2A

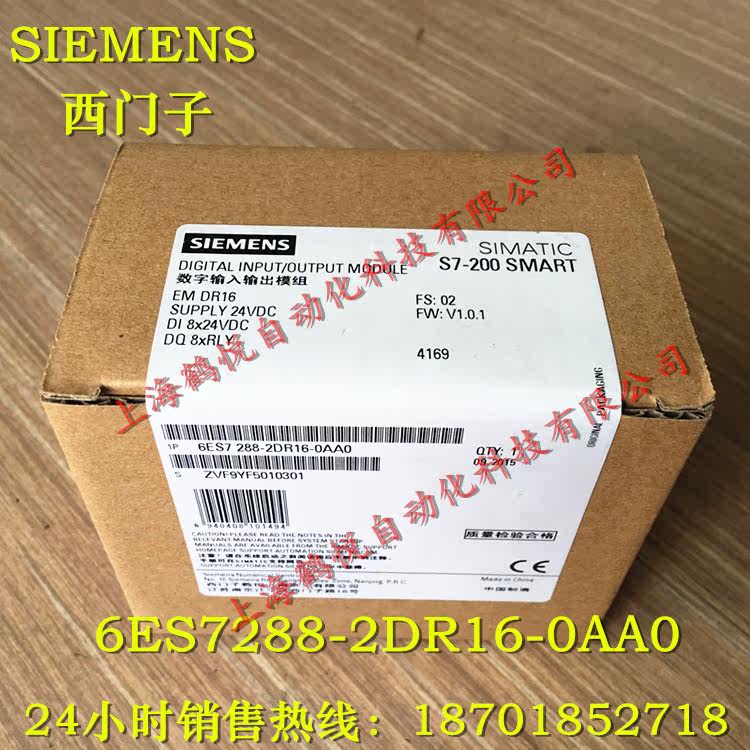

产品图片：

技术数据

• 产品信息细节
• 技术数据
• CAx数据

技术数据

		SIMATIC S7-200 SMART, Digitale E/A SM DR16,8DI/8DO, 8 DI DC 24V,Sink/Source, 8 DO,继电器 2A
电源电压
额定值 (DC)
● DC 24 V		是
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流，典型值		80 mA; 24 V DC 输入功率的电流
来自背板总线 DC 5 V，典型值		115 mA; 5 V DC 来自 CPU 模块
数字输入
数字输入端数量		8
● 在组件中		2
输入端的并联开关		是
输入特性符合 IEC 61131，类型 1		是
可同时控制的输入端数量
水平安装位置
— 最高可达 50 ℃，最大值		8
垂直安装位置
— 最高可达 40 ℃，最大值		8
输入电压
● 输入电压类型		DC
● 额定值 (DC)		24 V
● 对于信号“0”		< 5 V DC
● 对于信号“1”		+15 至 +30V
输入电流
● 对于信号“0”，最大值（允许的闭路电流）		1 mA
● 对于信号 “1”，最小值		2.5 mA
● 对于信号“1”，最大值		5 mA
● 对于信号“1”，典型值		4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 从“0”到“1”时，最大值		200 µs
— 从“1”到“0”时，最大值		200 µs
导线长度
● 屏蔽，最大值		500 m
● 未屏蔽，最大值		300 m
数字输出
电阻负载时的输出延迟
● 从 “0” 到“1”，最大值		10 ms
● 从 ”1” 到“0”，最大值		10 ms
两个输出端并联
● 用于逻辑连接		否
● 用于增加功率		否
● 用于冗余控制负载		否
继电器输出端
● 继电器输出端数量		8
● 继电器线圈 L+ (DC) 的电源电压		24 V
— 反极性保护		是
● 继电器的耗用电流（所有继电器的线圈电流），最大值		80 mA
触点的通断能力
— 电感负载时的最大值		2 A
— 照明负载时的最大值		30 W; DC 时 30 W，AC 时 200 W
— 在电阻负载时，最高可达 50 ℃，最大值		2 A
— 在电阻负载时，最高可达 60 ℃，最大值		2 A
— 电阻负载时的最大值		2 A
— 连续热电流，最大值		2 A
导线长度
● 屏蔽，最大值		500 m
● 未屏蔽，最大值		150 m
报警/诊断/状态信息
诊断显示 LED
● 用于输入端状态		是
● 用于输出端状态		是
电位隔离
数字输入电位隔离
● 在通道之间		是; 光电耦合器
数字输出电位隔离
● 在通道之间		是; 继电器，干式触点
绝缘
绝缘测试，使用		输入隔离 500VAC/每分钟；输出隔离 1500VAC/每分钟
EMV
抗静态放电干扰的能力
● 抗静态放电干扰的能力符合 IEC 61000-4-2		是; ±4 kV 接触放电（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空气放电（符合 IEC 801-2/IEC 1000-4-2；ESD）
— 空气放电时的试验电压		8 kV
— 接触放电时的试验电压		4 kV
针对高频电磁场的抗干扰能力
● 针对高频射线的抗干扰性，符合 IEC 61000-4-3		是
— 高频辐射的频率范围		80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m（87 MHz 到 187 MHz，174 MHz 到 230 MHz 以及 470 MHz 到 790 MHz 的范围内： 3V/m）
与导线相关的抗干扰能力
● 电源导线的抗干扰能力符合 IEC 61000-4-4		是; 2 kV 符合 IEC 61000-4-4，脉冲
● 信号导线的抗干扰能力，符合 IEC 61000-4-4		是; ±2 kV 符合 IEC 61000-4-4，脉冲
针对冲击电压的抗干扰能力（浪涌）
● 电源导线符合 IEC 61000-4-5		是; 带有前置保护元件
● 非对称耦合
— 电源导线上的试验电压		2 kV
— 信号导线（大于 30 米）上的试验电压		2 kV
针对通过高频场引起的导线干扰量的抗干扰能力
● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6		是
● 针对高频射线的抗干扰性，符合 IEC 61000-4-6		是; 10 V/m，附带 80 % 调幅 1 kHz
— 9 kHz ... 80 MHz 范围内在 80% 的 1KHz 调幅下的试验电压		10 V
依据 EN 55 011 标准抑制无线电干扰辐射
● 无线电辐射干扰		发射干扰符合 EN 50081-2，依据 EN 55011 检测，等级 A，组 1
● 极限值等级 A 适用于工业领域中的应用		是
防护等级和防护类别
防护等级符合 EN 60529
● IP20		是
标准、许可、证书
CE 标记		是
环境要求
相对空气湿度
● 25 °C 时无冷凝运行，最大值		95 %
尺寸
宽度		45 mm
高度		100 mm
深度		81 mm
重量
重量，约		201.9 g
