订货号：6ES7 288-1SR60-0AA0

参数：CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出

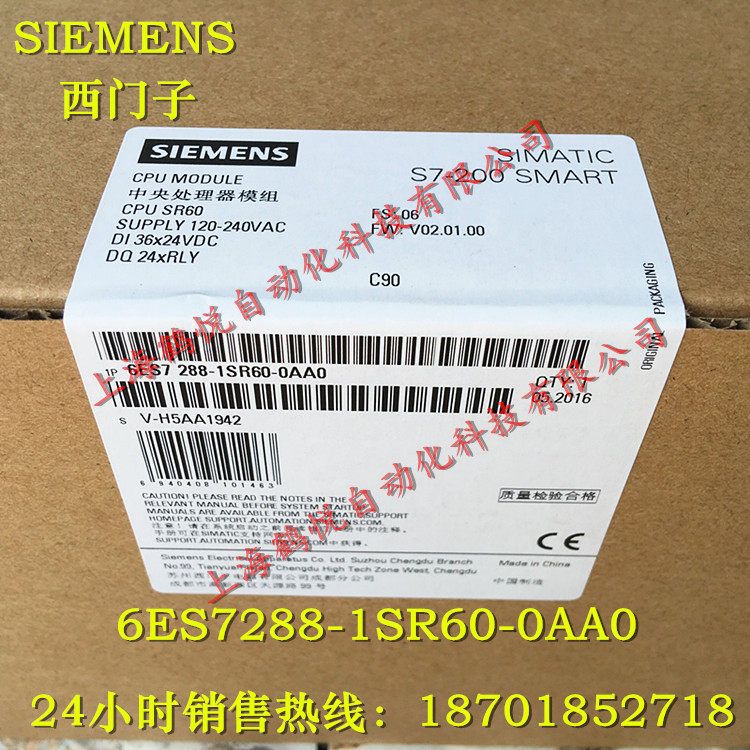

产 品 图 片：

• 产品信息细节
• 技术数据
• CAx数据

技术数据

		SIMATIC S7-200 SMART,CPU SR60, CPU,AC/DC/继电器, onboard I/O: 36 DI DC 24V;24 DO 继电器 2A; 电源:交流 85-264V AC bei 47-63Hz, 程序/数据存储器 50 KB
一般信息
产品类型标志		CPU SR60 AC/DC/继电器
附带程序包的
● 工程系统		STEP 7 Micro/WIN SMART
安装方式/安装
导轨安装		是; 标准导轨
电源电压
电源的电压类型		85V 到 264VAC
额定值 (DC)
● DC 24 V		否
额定值 (AC)
● AC 120 V		是
● AC 230 V		是
允许范围，下限 (AC)		85 V
允许范围，上限 (AC)		264 V
电源频率
● 允许范围，下限		47 Hz
● 允许范围，上限		63 Hz
输入电流
耗用电流（额定值）		220 mA; AC 240 V 时
耗用电流，最大值		370 mA; AC 120 V 时
接通电流，最大值		16.3 A; 264 V 时
输出电流
电流输出，最大值		300 mA; 24 V DC 传感器电源
用于背板总线 (DC 5 V)，最大值		1.4 A; 最大 5 V DC，用于 EM 总线
功率损失
功率损失，最大值		25 W
存储器
存储器类型		DDR
闪存		是
RAM		是
用于用户数据的可用存储器		20 kbyte
存储器大小		30 kbyte; 程序存储器
微型存储卡		是; microSDHC 卡（可选）
CPU-处理时间
对于位运算，典型值		150 ns; / 说明
对于字运算，典型值		1.2 µs; / 说明
对于浮点运算，典型值		3.6 µs; / 说明
地址范围
外设地址范围
● 输入端		144 byte; 256 位数字量输入和 56 字模拟量输入
● 输出端		144 byte; 256 位数字量输出和 56 字模拟量输出
时间
时钟
● 类型		硬件时钟，未缓冲
● 硬件时钟（实时时钟）		是
● 缓冲持续时间		7 d
● 每日偏差，最大值		4 s; 25 °C 时在 120s/月范围内
数字输入
数字输入端数量		36
输入电压
● 输入电压类型		DC
● 额定值 (DC)		24 V
● 对于信号“0”		< 5 V DC
● 对于信号“1”		+15 至 +30V
输入电流
● 对于信号“1”，典型值		4 mA
导线长度
● 屏蔽，最大值		500 m; 50 m 屏蔽，HSC 输入端
● 未屏蔽，最大值		300 m
数字输出
数字输出端数量		24; 继电器
输出端的通断能力
● 电阻负载时的最大值		2 A
● 照明负载时的最大值		30 W; DC 时 30 W，AC 时 200 W
继电器输出端
● 继电器输出端数量		24
导线长度
● 屏蔽，最大值		500 m
● 未屏蔽，最大值		150 m
接口
工业以太网接口数量		1
RS 485 接口数量		1
1. 接口
接口类型		以太网
物理组成		RJ45
电位隔离		是; 隔离的变压器，1500V AC
传输速率的自动计算		是; 10/100 Mbit/s
自动协商		是
自动交叉		是
2. 接口
接口类型		RS 485（最大 187.5 Mbps）
通讯功能
S7 通讯
● 提供支持		是
● 作为服务器		是
● 作为客户端		是
调试功能测试
强制
● 强制		是
集成功能
计数器数量		4; 对于单相，200 kHz 时为 4 个 HSC；对于 A/B 相，100 kHz 时为 2 个 HSC
PID 调节器		是; PID 闭环控制功能：连续控制器输出，二进制控制器输出，自动/手动模式，最多 8 个回路
EMV
抗静态放电干扰的能力
● 抗静态放电干扰的能力符合 IEC 61000-4-2		是
— 空气放电时的试验电压		8 kV
— 接触放电时的试验电压		4 kV
针对高频电磁场的抗干扰能力
● 针对高频射线的抗干扰性，符合 IEC 61000-4-3		是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
与导线相关的抗干扰能力
● 电源导线的抗干扰能力符合 IEC 61000-4-4		是; 2 kV 符合 IEC 61000-4-4，脉冲
● 信号导线的抗干扰能力，符合 IEC 61000-4-4		是; ±2 kV 符合 IEC 61000-4-4，脉冲
针对通过高频场引起的导线干扰量的抗干扰能力
● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6		是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6）
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用		是; EN 61000-6-4，发射干扰：在工业领域中使用。
电缆传导的干扰辐射和电缆传导的干扰
● 通过电源电缆/交流电电缆的干扰发射		EN 61000-6-4，发射干扰：在工业领域中使用。
防护等级和防护类别
防护等级符合 EN 60529
● IP20		是
标准、许可、证书
CE 标记		是
环境要求
露天情况下
● 最大落差		0.3 m; 五个，在发货包装内
运行中的环境温度
● 最小值		0 °C
● 最大值		55 °C
● 水平安装，最小值		0 °C
● 水平安装，最大值		55 °C
● 垂直安装，最小值		0 °C
● 垂直安装，最大值		45 °C
运输/储存时的环境温度
● 最小值		-40 °C
● 最大值		70 °C
气压符合 IEC 60068-2-13 标准要求
● 存放/运输，最小值		660 hPa
● 存放/运输，最大值		1 080 hPa
● 安装高度，最小值		-1 000 m
● 安装高度，最大值		2 000 m
相对空气湿度
● 25 °C 时无冷凝运行，最大值		95 %
组态
编程
编程语言
— KOP		是
— FUP		是
— AWL		是
尺寸
宽度		175 mm
高度		100 mm
深度		81 mm
重量
重量，约		611.5 g
